Instrucciones de
instalación
Página 16
2
3
Marco de
plástico
Panel de relleno de la ventana
Retenedor lateral
Tornillo hexagonal
largo de 5/16 ''
Embalaje de envío
Lazo de plástico
Vista su-
perior
Gabinete de aire
acondicionado
Marco de
plástico
Panel de relleno de la ventana
de la sección
I
" "
Agujero de
tornillo de
bloqueo
Alféizar in-
terior de la ventana
Ángulo
del alféizar
Alféizar exterior
de la ventana

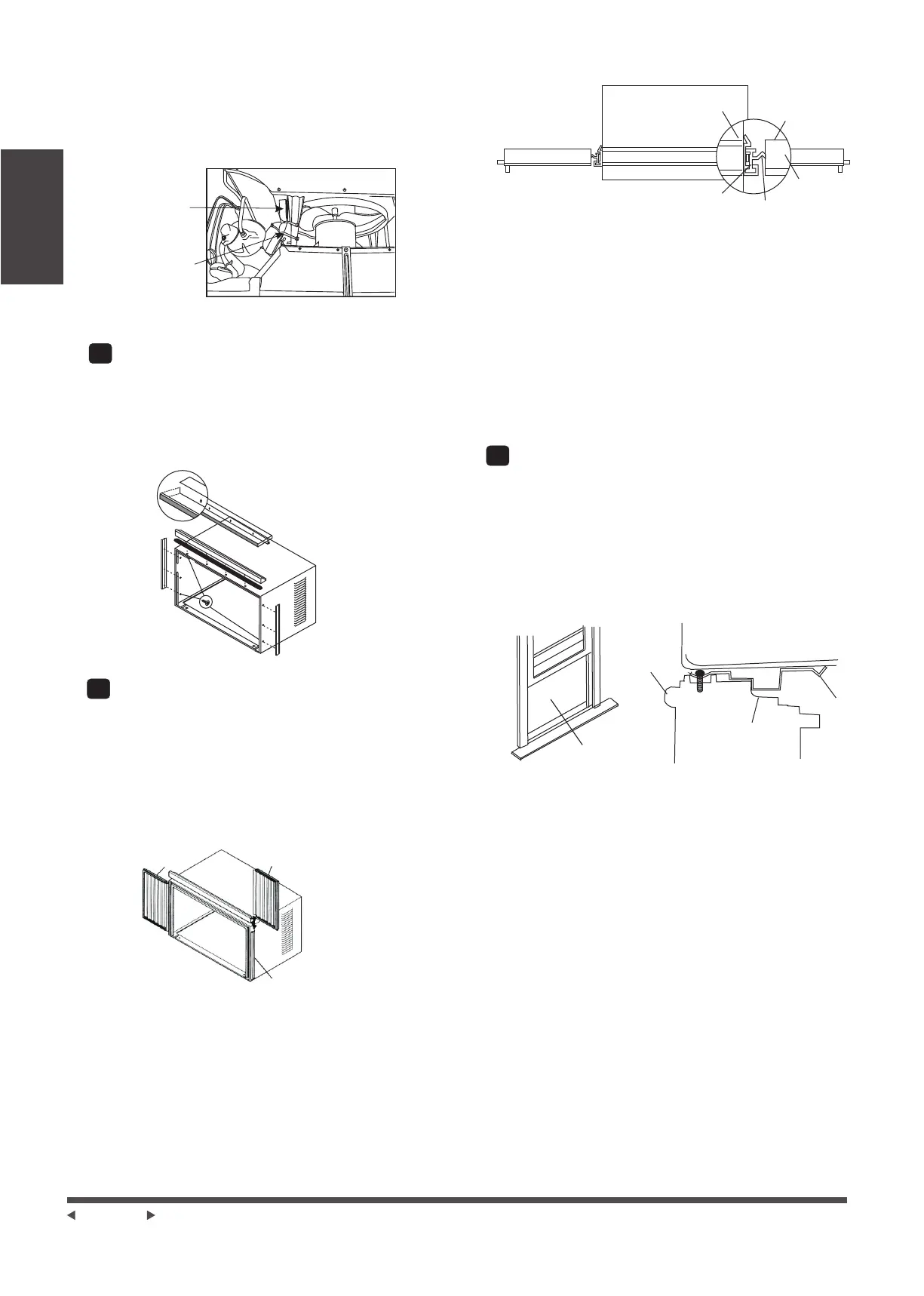

1. Coloque la junta de espuma en el ángulo superior sobre
los agujeros como se muestra en la Fig. 6.
2. Instale el ángulo superior y los retenedores laterales en
el mueble como se muestra en la Fig. 8 (10 tornillos).
1. Coloque el mueble en el suelo, un banco o una mesa.
2. Deslice la sección "I" del panel de relleno de la ventana
en el retenedor lateral en el lado del mueble (ver Fig. 9
y Fig. 10). Haga ambos lados.
3. Inserte las patas superior e inferior del marco del panel
de relleno de la ventana en el canal del ángulo superior y
el riel inferior. Haga ambos lados.
4. Inserte los tornillos de bloqueo de cabeza de arandela de 7/16" (2)
en los agujeros de la pata superior del marco del panel de relleno (ver
paso 6). No apriete completamente. Permita que la pata se deslice libre-
mente. Los tornillos se apretarán después de la sección 6.
1. Abra la ventana y marque el centro del alféizar interior de
la ventana como se muestra (Fig. 11).
2. Coloque el mueble en la ventana con el ángulo del borde inferior
rmemente asentado sobre el borde de la ventana como se
muestra. Baje temporalmente la ventana detrás del ángulo su-
perior para mantener el mueble en su lugar (Fig.12).
3. Desplace el mueble hacia la izquierda o hacia la derecha
según sea necesario para alinear el centro del mueble en
la línea central marcada en el borde interior.
4. Para ventana de madera: Fije el mueble al borde interior
de la ventana con dos tornillos en los agujeros (Fig.13) (
Puede que desee hacer agujeros piloto previamente).
Para ventana con revestimiento de vinilo: Coloque dos blo-
queos de seguridad en los agujeros ubicados en la parte in-
ferior del mueble y conduzca dos tornillos de cabeza Phillips
de 1/4" #10X1/4" a través de los bloqueos de seguridad
en el mueble como se muestra (Fig.13B).
5. Retire la tira protectora del lado adhesivo del sello de
espuma del riel inferior.
Aplique la junta sobre los tornillos que sujetan el riel inferior
al borde interior de la ventana.
Fig.7
Fig.8
Fig.9
Fig.10
Fig.11 Fig.12
Instale el ángulo superior y el soporte lateral.
Ensamble los paneles de relleno de la ventana.
4
Coloque el mueble en la ventana
acondicionado de nuevo
en el mueble
(ver Fig.
7).
Este embalaje debe retirarse antes de instalar el aire
10.
Es posible que su unidad venga con embalaje interno.
