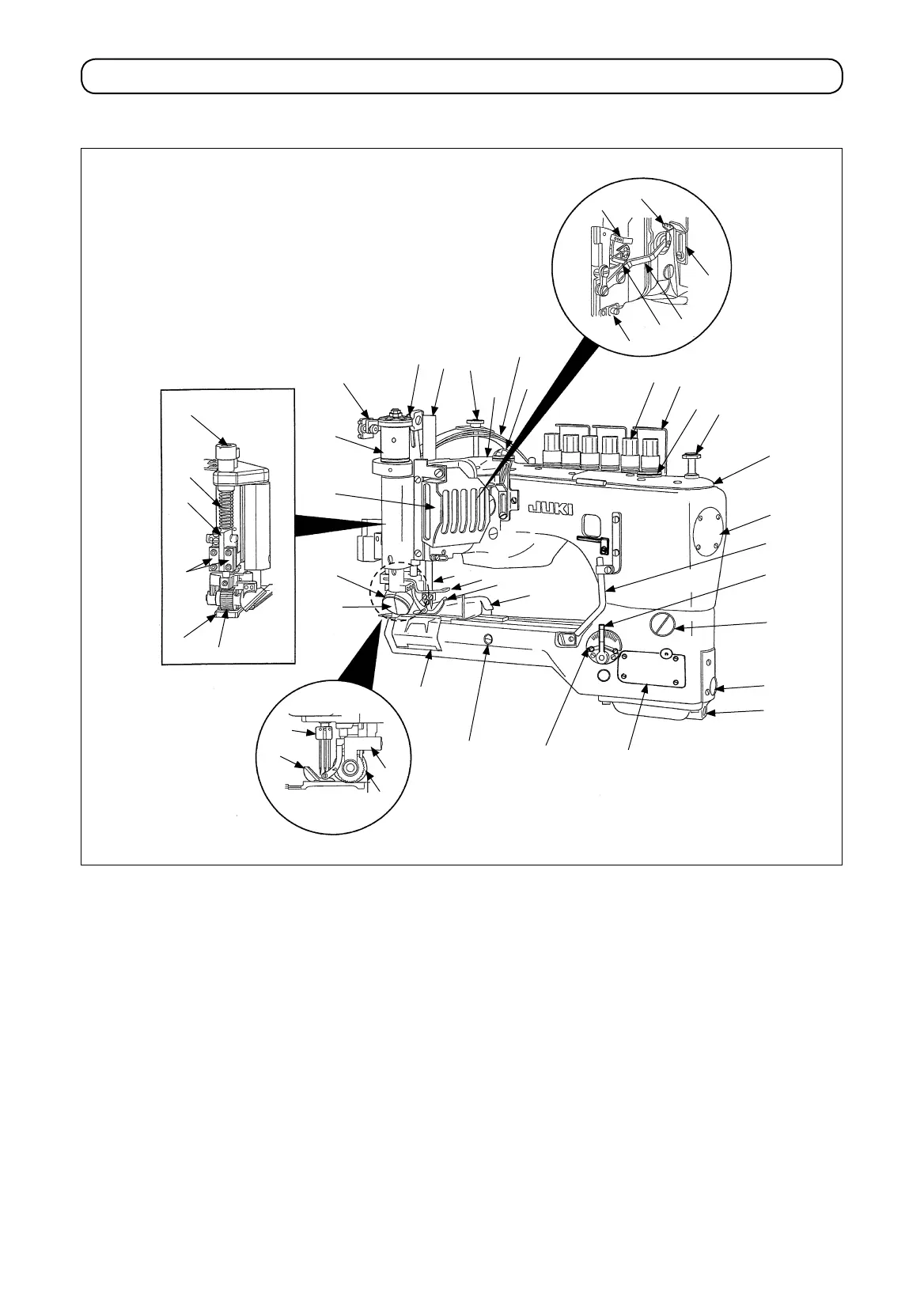

1. Maschinenkopfteile
1
Kupplungseinheit
!6
Enddeckel
#1
Zahnradabdeckung (vorn)
2
Kupplungsstange
!7
Greiferfadenführungsrohr
#2
Zahnradabdeckung (hinten)
3
Kupplungshebel
!8
Differentialregulierhebel
#3
Obertransportwalzenrahmen
4
Abdeckung für Nadelstange und
Rolle
!9
Fensterschraube für Stichlängenein-
stellung und Ölschraube
#4
Obertransportwalze
5
Druckreguliermutter
@0
Ölstandanzeiger (vorn)
#5
Nadelklemme
6
Druckregulierungs-Blattfedereinheit
@1
Ölablassschraube (vorn)
#6
Rechte und linke Führungsplatte
7
Ölumlauf-Kontrollfenster (hinten)
@2
Zylinderseitendeckel
#7
Walzenstangen-Führungsplatte
8
Fadenspannungsknopf
@3
Teilungsplatte
#8
Rollendruck-Regulierfeder
9
Fadenführung
@4
Transportschwinghebel-Exzenterstift
#9
Rollendruck-Regulierschraube
!0
Ölumlauf-Kontrollfenster (vorn)
@5
Greiferabdeckung
$0
Nadelfadenhebel-Fadenführung
!1
Greiferdruckknopf
@6
Stichplatte
$1
Pendelfadenhebel-Fadenführung
!2
Vordere Oberabdeckung
@7
Rollsaum-Faltapparat
$2
Nadelfaden-Pendelfadenhebel
!3
Hintere Oberabdeckung
@8
Nähfuß
$3
Nadelfaden-Hilfseinstellplatte
!4
Fadenhebel-Ölschutz
@9
Nadelschutz
$4
Nadelfadendrücker
!5
Nadelfaden-Einstellführung
#0
Nadelstange
#
. VORBEREITUNG UND BETRIEB
1
2
3
4
5
6
7
!4
8
9
!0
!1
!2
!6
!7
!8
!9
@0
@1
@2
@3
@4
@5
#1
#2
@7
@8
@9
#0
#4
#5
@8
#4
@6
#7
#8
#9
$0
$1
!5
$2
$3
$4
!3
#3
#6
