2. Schmierung
Der Nähmaschinenkopf ist mit einem automatischen
Rotationspumpen-Schmiersystem ausgestattet.
Den Öleinfüllverschluss
1
entfernen, und Öl durch die
Öleinfüllöffnung einfüllen, bis die obere eingravierte Mar-
kierungslinie auf dem Ölstandanzeiger (vorn)
2
erreicht
ist. Wenn mit dem Öleinfüllen begonnen wird, wird das Öl
zunächst zum hinteren Teil des Maschinenkopfes geleitet.
Daher scheint der am Ölstandanzeiger abgelesene Öl-
stand allmählich zu sinken. Nachdem die Maschine meh-
rere Stunden lang betrieben worden ist, stabilisiert sich die
Ölmenge. Zu diesem Zeitpunkt den Ölstand nachprüfen,
und Öl nachfüllen, bis die mittlere Höhe zwischen der obe-
ren und unteren eingravierten Markierungslinie erreicht ist.
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.

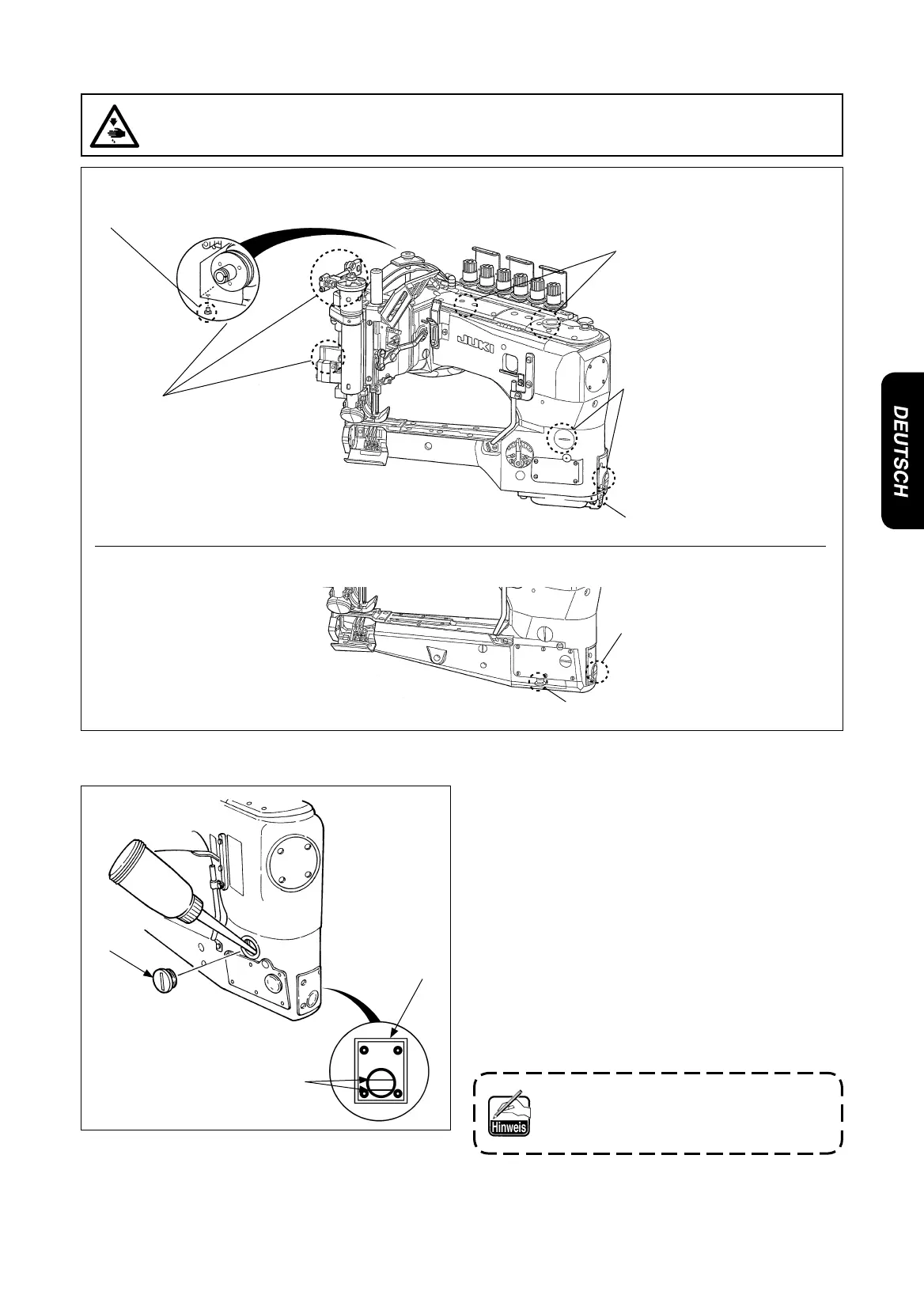

Maschinenkopf mit Differentialtransport
(2) Ölablasspunkt
(1) Ölschmierung und
Prüfpunkt
(3) Ölschmierung und
Prüfpunkt, wenn die
Nähmaschine für eine relativ
lange Zeit nicht benutzt
worden ist
(4) Schmierstelle des
Obertransportwalzenantriebs-
Verbindungsteils und des
Hauptwellenteils
(2) Ölablasspunkt
1
Obere und untere
eingravierte
Markierungslinien des
Ölstandanzeigers (vorn)
2
Maschinenkopf ohne Differentialtransport
(2) Ölablasspunkt
(1) Ölschmierung und Prüfpunkt
(1) Ölschmierung und
Prüfpunkt
Das mit der Maschine gelieferte JUKI
MACHINE OIL 18 (Teile-Nr.: MML018900CA)
auftragen.
