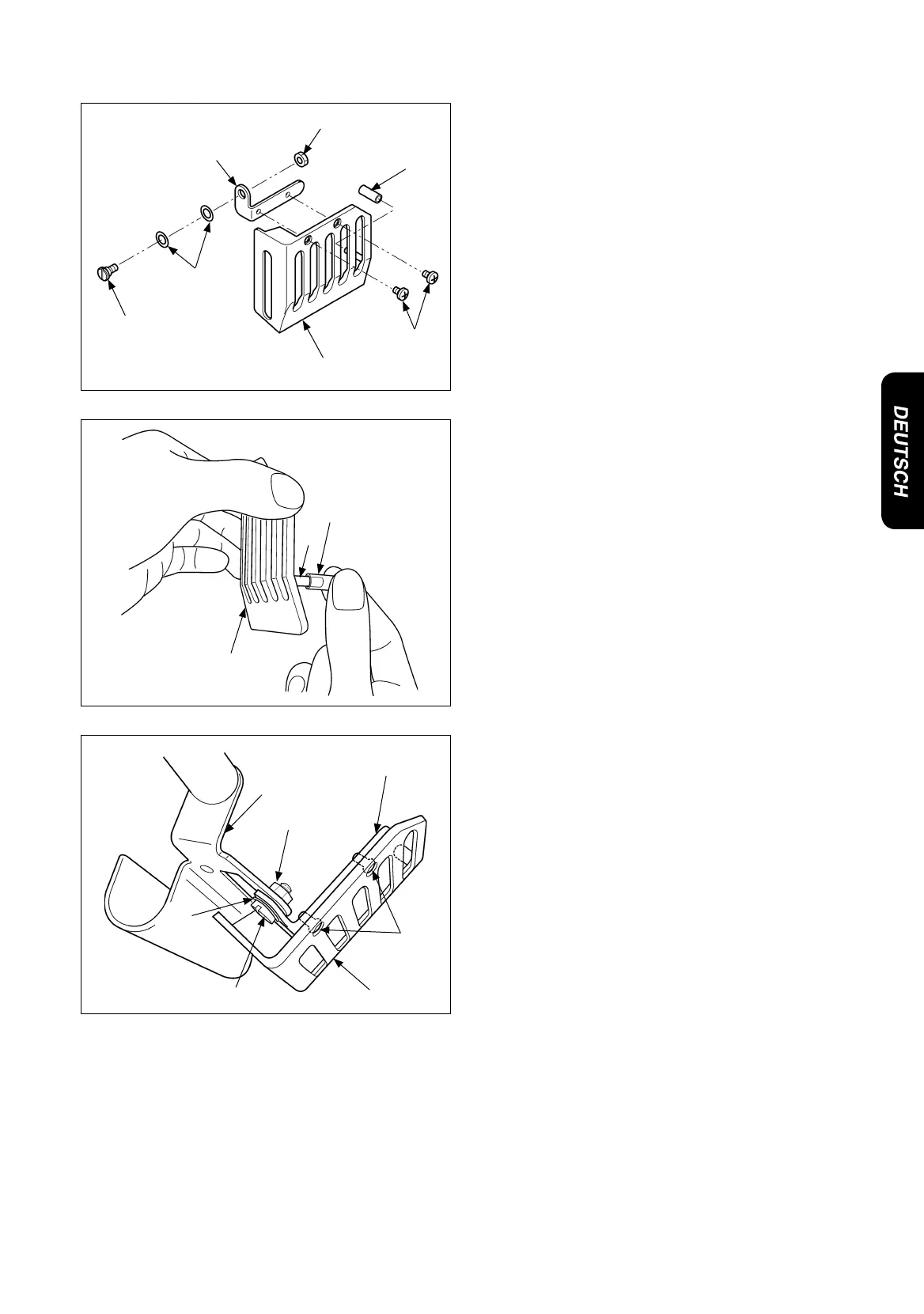

9. Montageverfahren des Fadenhebel-Ölschutzes
Die Befestigungsteile für den Fadenhebel-Ölschutz sind in
der linken Abbildung dargestellt.
Nehmen Sie die Teile aus dem Zubehörkarton heraus.
1
Fadenhebel-Ölschutz
2
Zapfenschraube
3
Wellenscheibe
4
Sechskantmutter
5
Schlauchmuffe
7
Fadenhebel-Ölschutzbügel
8
Schrauben für den Fadenhebel-Ölschutz
Zuerst die Schlauchmuffe
5
bis zum Anschlag auf den
Vorsprung
A
des Fadenhebel-Ölschutzes
1
schieben.
Die Schlauchmuffe nicht gewaltsam einführen, weil sie
sonst reißen kann.
Dann den oben erwähnten Fadenhebel-Ölschutz
1
an der
Pullerantriebsabdeckung
6
auf der Maschinenkopfseite
installieren, wie in der linken Abbildung gezeigt.
Zuerst den Fadenhebel-Ölschutzbügel
7
mit der Zapfen-
schraube
2
und der Wellenscheibe
3
befestigen. Dann
den Fadenhebel-Ölschutz
1
mit den Schrauben
8
am
Fadenhebel-Ölschutzbügel
7
befestigen.
Dabei sicherstellen, dass der Fadenhebel-Ölschutz
1
reibungslos geöffnet/geschlossen werden kann.
Schließlich die Sechskantmutter
4
anziehen, um eine
Lockerung der Zapfenschraube zu verhüten.
Das Anzugsmoment beträgt standardmäßig 0,5 bis 1,0
N·m.
2
3
5
1
4
5
1
A
6
1
2
3
4
7
8
8
7
