Wird das Gerät AC versorgt, so genügt die für die Geberversorgung intern
erzeugte Kleinspannung den SELV-Kriterien.
Um die "limited voltage" Anforderungen gemäß UL 508 zu erfüllen, muss das
Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Über-
stromschutzeinrichtung abgesichert werden.

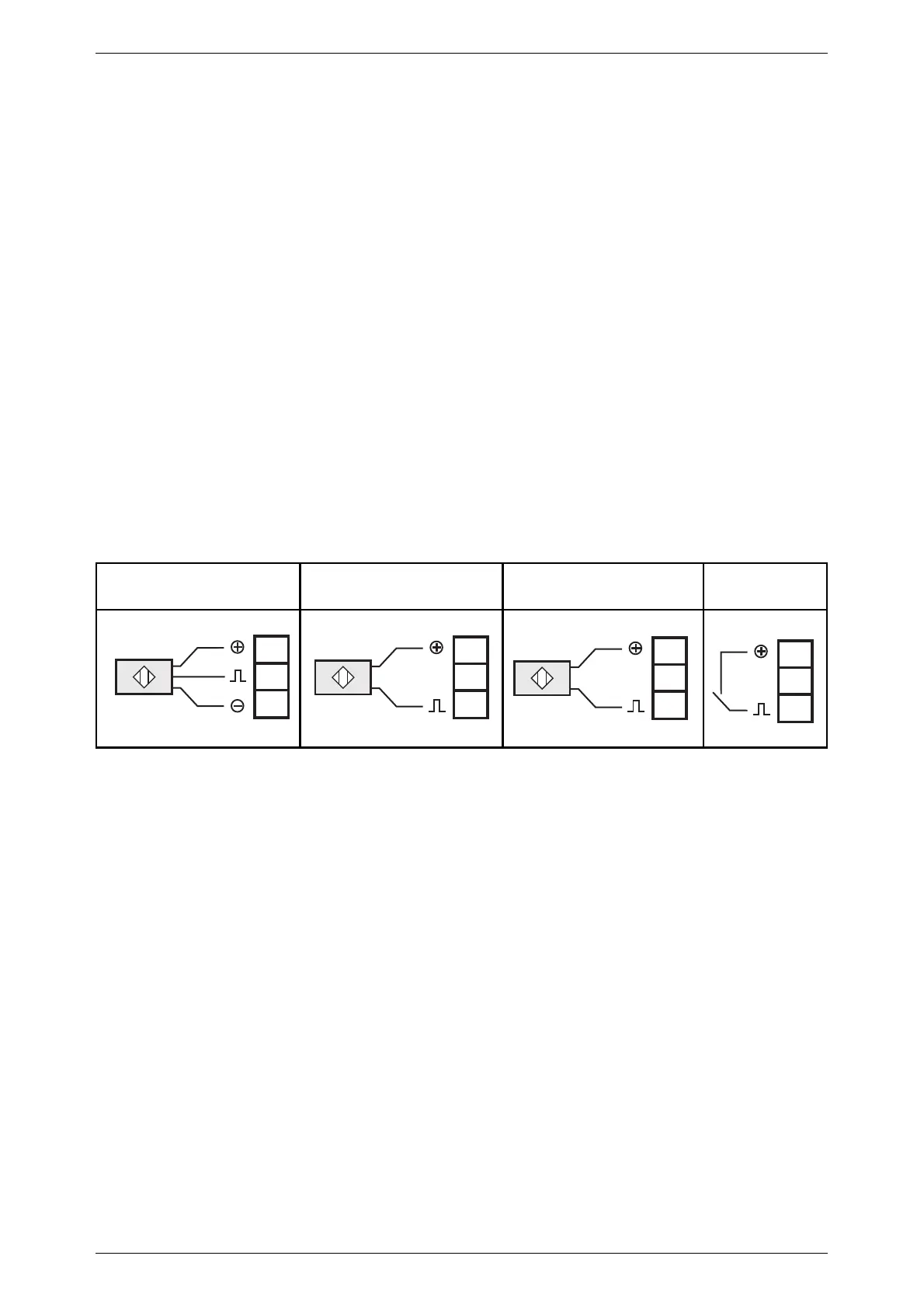

Anschluss der Impulsgeber
Der D100 stellt ca. 24V DC / max. 30 mA Speisespannung für die Versorgung
der Impulsgeber zur Verfügung. Impulsgeber mit höherem Spannungsbedarf /
höherer Stromaufnahme müssen extern versorgt werden. In diesem Fall muss
der Bezugspunkt der externen Spannung an Klemme 6 angeschlossen werden;
der Plus-Pol des externen Netzteils darf keine direkte Verbindung zum D 100
haben.
Halten Sie auch beim Anschluß der Impulsgeber die SELV-Kriterien ein, damit
am Sensor keine berührungsgefährlichen Spannungen anliegen oder diese in
das Gerät verschleppt werden!
8
IMPULSAUSWERTESYSTEM D100
BN
BU
5
4
5
4
BN
BK
BU
5
4
3
WH
BK
5
4
3-leiter DC PNP 2-Leiter DC quadronorm 2-Leiter AC / DC
Mechanischer
Schalter
