IMPULSAUSWERTESYSTEM
D100
4. Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur Errich-
tung elektrotechnischer Anlagen.
Vermeiden Sie den Kontakt mit berührungsgefährlichen Spannungen.
Schalten Sie vor dem Verdrahten die Anlage spannungsfrei! Achten Sie
speziell auf andere Stromkreise an den Relais.
Halten Sie die üblichen ESD-Schutzmaßnahmen ein.
Um Funktionsbeeinträchtigungen durch Störspannungen zu vermeiden, sollten
Sensorkabel und Lastkabel getrennt voneinander verlegt werden. Maximale
Länge des Sensorkabels: 500m.

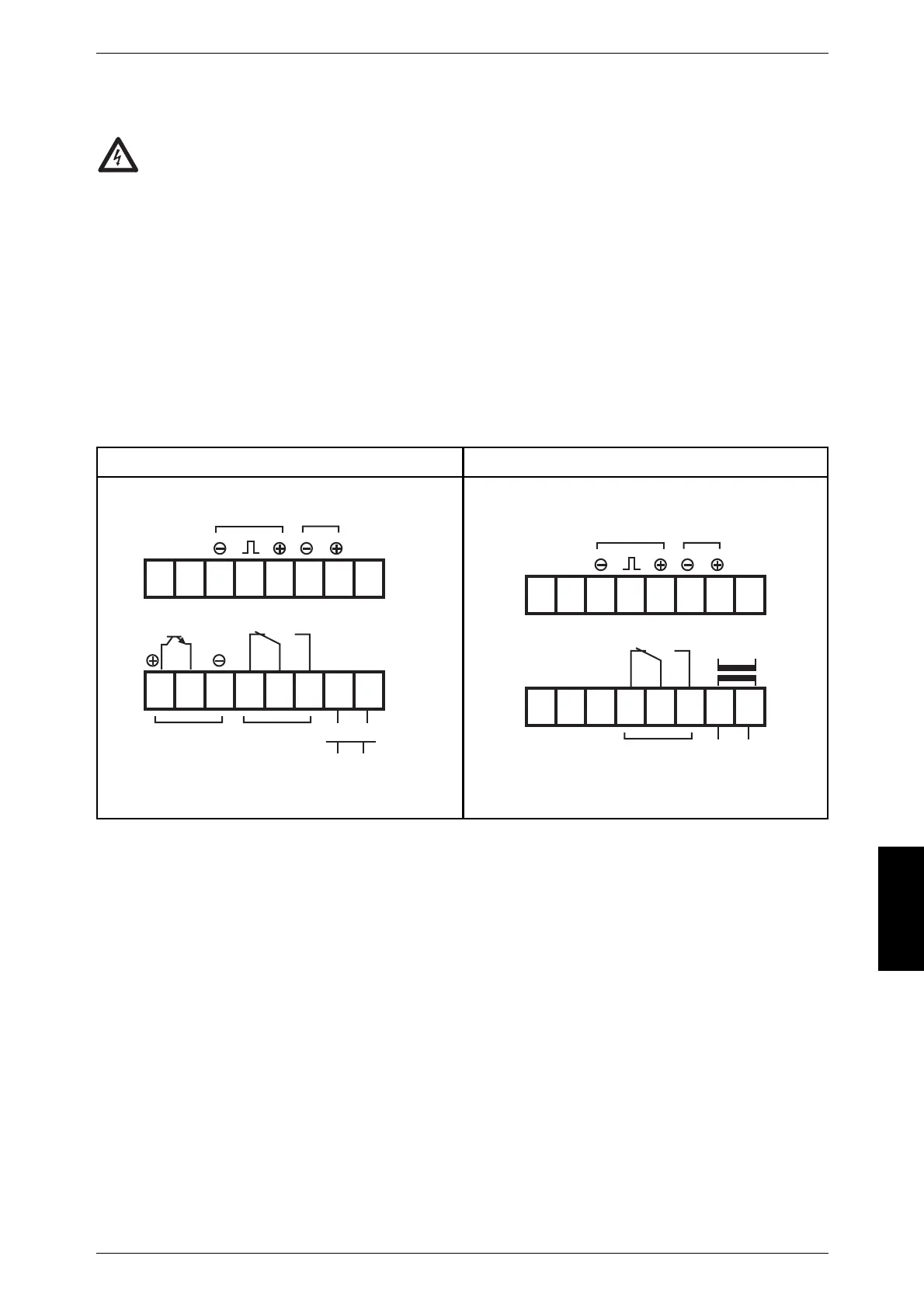

Klemmenbelegung:
Spannungsversorgung
Spannungsversorgung nur alternativ
• an Klemmen 15 und 16 (AC/DC; bei D100 mit Schaltnetzteil;
nur AC bei D100 mit transformatorischem Netzteil)
• oder an Klemmen 6 und 7 (24 V DC).
Die Versorgungsspannung muss extern abgesichert sein.
Die Klemmen der DC-Versorgung sind direkt mit den Klemmen der Geberver-
sorgung verbunden. Daher müssen für DC-Versorgung die SELV-Kriterien ein-
gehalten werden (Schutzkleinspannung, Stromkreis galvanisch getrennt von
anderen Stromkreisen, nicht geerdet).
Soll der DC-Kreis geerdet werden (z. B. aufgrund nationaler Vorschriften), müs-
sen die PELV-Kriterien eingehalten werden (Schutzkleinspannung, Stromkreis
galvanisch getrennt von anderen Stromkreisen).
7
DEUTSCH
12345678
9 10111213141516
L-
N
L1
L+
(AC)
(DC)
D100 mit AC/DC-Schaltnetzteil
Transistor-
ausgang
Schalt-
ausgang
Spannungs-
versorgung
Signal-
eingang
Spannungs-
versorgung DC
12345678
9 10111213141516
N
L1
D100 mit transformatorischem Netzteil
Schalt-
ausgang
Spannungs-
versorgung AC
Signal-
eingang
Spannungs-
versorgung DC
