各部の名称と機能
1
1-2
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
16
17
18
19
20
使

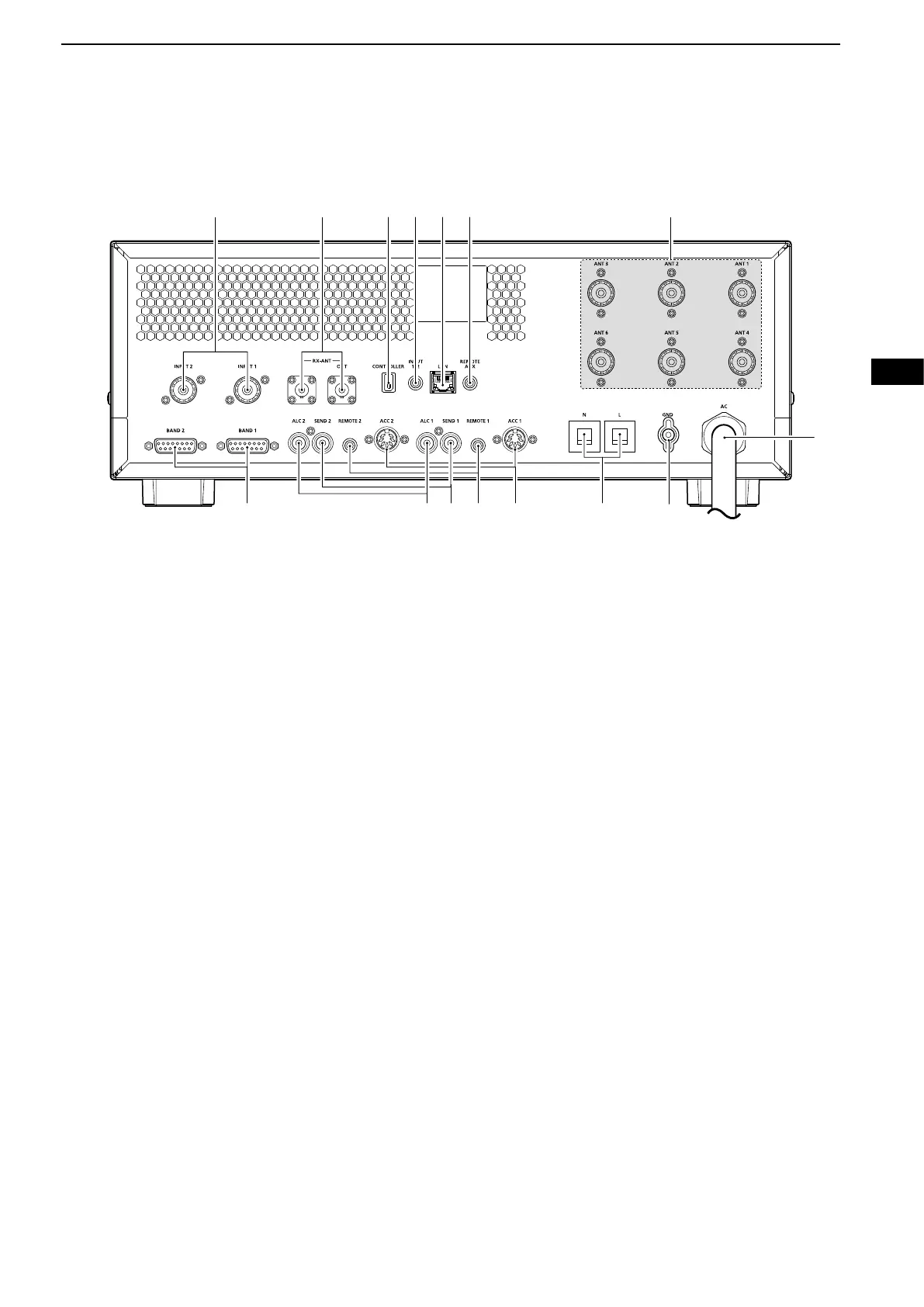

後面パネル
各コネクターの詳細については、コネクター情報(P.14-1)をご覧ください。
1 [INPUT 1]/[INPUT 2]ー (P.14-1)
エキサイターからのRF信号を入力します。(2系統)
エキサイターのアンテナコネクターと接続します。
2系統目の接続には付属品と同等の同軸ケーブルをご
用意ください。
2[RX-ANT (IN/OUT)コネクター(P.14-1)
各アンテナANT1~ANT6の直下に外部機器受信
プリアンプやバンドパスフィルター、アッテネーター
など)を挿入するとき接続します。
3 [CONTROLLER]コネクター(P.2-2)
本体からコントローラー部を分離して運用するとき、
コントローラーケーブル(付属品)で接続します。
4[INPUT 1/2]ジャック (P.14-1)
外部機器と接続して本製品の入力切り替え
INPUT1/INPUT2動作ON送受信用/信用
OFF)を制御します。(φ3.5mm)
5[LAN]ポート (P.14-1)
LANケーブルでネットワークと接続します。
内部時計の時刻補正などに使用します。
6[REMOTE AUX]ジャック (P.14-1)
本製品電源のON/OFFなどや外部機器アンテナ
ローテーターのコントローラー、バンドデコーダーな
ど)を制御するとき接続します。
7 [ANT 1][ANT 6]コネクター (P.14-1)
50Ω系のアンテナを接続します。(6系統)
8 AC電源ケーブル
電源(AC100/200V)接続用のケーブルです。
コンセントの形状に合った電源プラグ(市販品をAC電
源ケーブルの先端に取り付けてください。(P.2-3)
9[GND]端子 (P.2-2)
アースを接続します。
感電事故やほかの機器からの妨害を防ぐため電源を接
続する前に、必ずアースを取ってください。
 ブレーカースイッチ
機器の短絡、過電流などの異常を検出したときは、自動
的に電源を遮断して回路を保護します。
異常の原因を取り除いたあとブレーカーを元の状態に
戻すときは、「カチッ」と音がするまで押し込みます。
※ブレーカーの容量は、20Aです。
 [ACC 1]/[ACC 2]ソケット (P.14-2)
本製品の制御用信号を入出力します。(DIN 7ピン)
ACCケーブル付属品弊社製エキサイターの
[ACC]ソケットと接続します。
2台目の接続には、別売品のACCケーブル(OPC-104B)
ご用意ください。
[REMOTE 1]/[REMOTE 2]ジャック (P.14-2)
CI-V搭載の弊社製エキサイターから本製品を外部コ
ントロールします。(φ3.5mm)
接続には、ミニプラグケーブル(付属品)を使用します。
2台目の接続には、別売品のミニプラグケーブル(OPC-
718)をご用意ください。
[SEND 1]/[SEND 2]ジャック (P.14-2)
他社製エキサイターの送受信と連動させます。
 [ALC 1]/[ALC 2]ジャック (P.14-2)
ALC電圧を他社製エキサイターに出力します。
DPD機能対応の弊社製エキサイターを接続して、DPD
機能使用時は、フィードバック信号を出力します。
[BAND 1]/[BAND 2]ター (P.14-2)
バンド切り替え用の電圧を出力します。
市販の接続ケーブルD-sub 15ピン)などで、外部機器
(バンドパスフィルターバンドデコーダーなど)と接続
します。
8
7
1 2
3 4 65
9
