1-1
各部の名称と機能
1

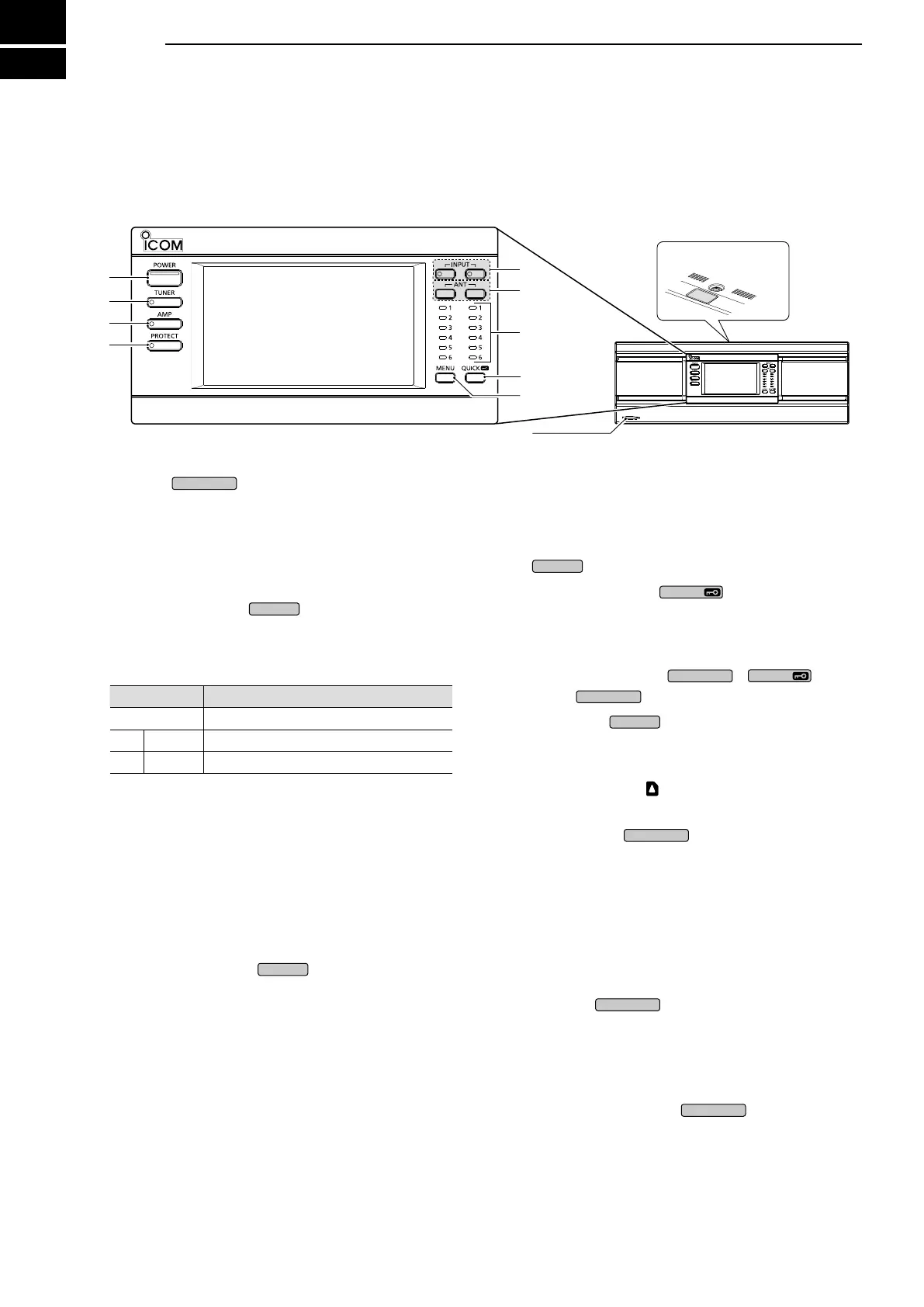

■前面パネル
本章では、各キーで使用できる機能について説明します。
各機能の操作方法については、参照先の章をご覧ください。
1 電源キー
POWER
（P.3-1、P.4-1）
電源をON（ランプ：青点灯）/OFFします｡
※ 電源がOFFで、接続している弊社製エキサイターの電源
が入っているときは、アンテナセレクターモード（ディス
プレイ表示が消灯し、リニアアンプ、アンテナチューナー
は、スルーの状態）で動作します。
2 RF入力切り替えキー
INPUT
（P.3-1、P.4-2）
エキサイターを2台接続する設定（初期値）時、RF入
力コネクター（INPUT1/INPUT2）の動作（ON：送受
信用/受信用、OFF：未選択）を切り替えます。
INPUTランプ 動作状態
消灯 OFF（未選択）
● 橙点灯 ON（送受信用）
● 緑点灯 ON（受信用）
※ アンテナセレクターモードのときも、切り替えできます。
※ エキサイター1台をINPUT1とINPUT2に接続、または
どちらか一方の入力コネクターに接続する設定にした場
合は、切り替えできません。
※ エキサイター1台をINPUT1とINPUT2に接続時、弊社
製エキサイターのスプリット機能の状態（ON/OFF）に
応じて、以下のように動作します。
スプリットON：INPUT2側が橙点灯（送受信用）
スプリットOFF：INPUT1側が橙点灯（送受信用）
3 アンテナ切り替えキー
ANT
（P.4-3）
◎ 電源OFF（アンテナセレクターモード）時、短く押す
ごとに、アンテナコネクターをANT1から順番に切
り替わり、ANT6で短く押すとANT1に戻ります。
◎ 電源ON時、短く押すと、アンテナ切り替え（INPUT1/
INPUT2）画面が表示されます。
◎ 長く（約1秒）押すと、あらかじめ設定したアンテナ
コネクターに、一時的に切り替わります。
※ ANT1設定～ANT6設定の各画面で、OFFに設定され
ているアンテナコネクターは選択できません。
※ 受信（INPUT：緑点灯）側では、送受信（INPUT：橙点灯）
側と同じ番号のアンテナコネクターは選択できません。
4 ANT（1～6）ランプ
INPUTランプ点灯時、その入力コネクターに接続さ
れたエキサイターと接続されるアンテナコネクターの
選択状態を示すランプ（白色）です。
※
ANT
の長押しで選択したときは、白色に点滅します。
5 クイック/ロックキー
QUICK
◎ MENU画面の設定項目、またはその設定値や文字編
集（英数字）の画面で、短く押すと、クイックメニュー
が表示されます。（P.1-4）
◎ 長く（約1秒）押すと、
POWER
と
QUICK
（ロック
解除）、
PROTECT
以外の操作をロックします。
6 メニューキー
MENU
（P.1-4）
エキサイターやアンテナの設定、本製品の詳細な機能
を設定するMENU画面が表示されます。
7 SDカードスロット
（P.6-1、P.6-2）
SDカード（市販品）を挿入します。
8 プロテクトキー
PROTECT
（P.8-1）
リニアアンプの異常を検出して、プロテクト（リニア
アンプがスルー）状態になったとき、エキサイターを
待ち受け状態に戻して操作すると、繰り返し鳴るビー
プ（ピピピピッ）音とPROTECTランプの赤点灯が解
除されます。
※ロック機能動作中でも、操作できます。
※ すべての異常が解消されるまで、解除されません。
9 アンプキー
AMP
（P.4-1）
リニアアンプをON（ランプ：白点灯）/OFFします｡
※ OFF（ランプ：消灯）のときは、リニアアンプがスルー
状態になり、エキサイターの送信出力を直接アンテナ
チューナーやアンテナコネクターに出力します。
アンテナチューナーキー
TUNER
◎ 短く押すごとに、内蔵アンテナチューナーをON（ラ
ンプ：白点灯）/OFF（スルー状態）します｡（P.4-1）
◎ 長く押すと、強制チューン（ランプ：赤点滅）を開始し
ます。（P.5-1）
9
8
2
3
4
1
5
6
7
リリースボタン
（P.2-1）
