各部の名称と機能
1
1-3

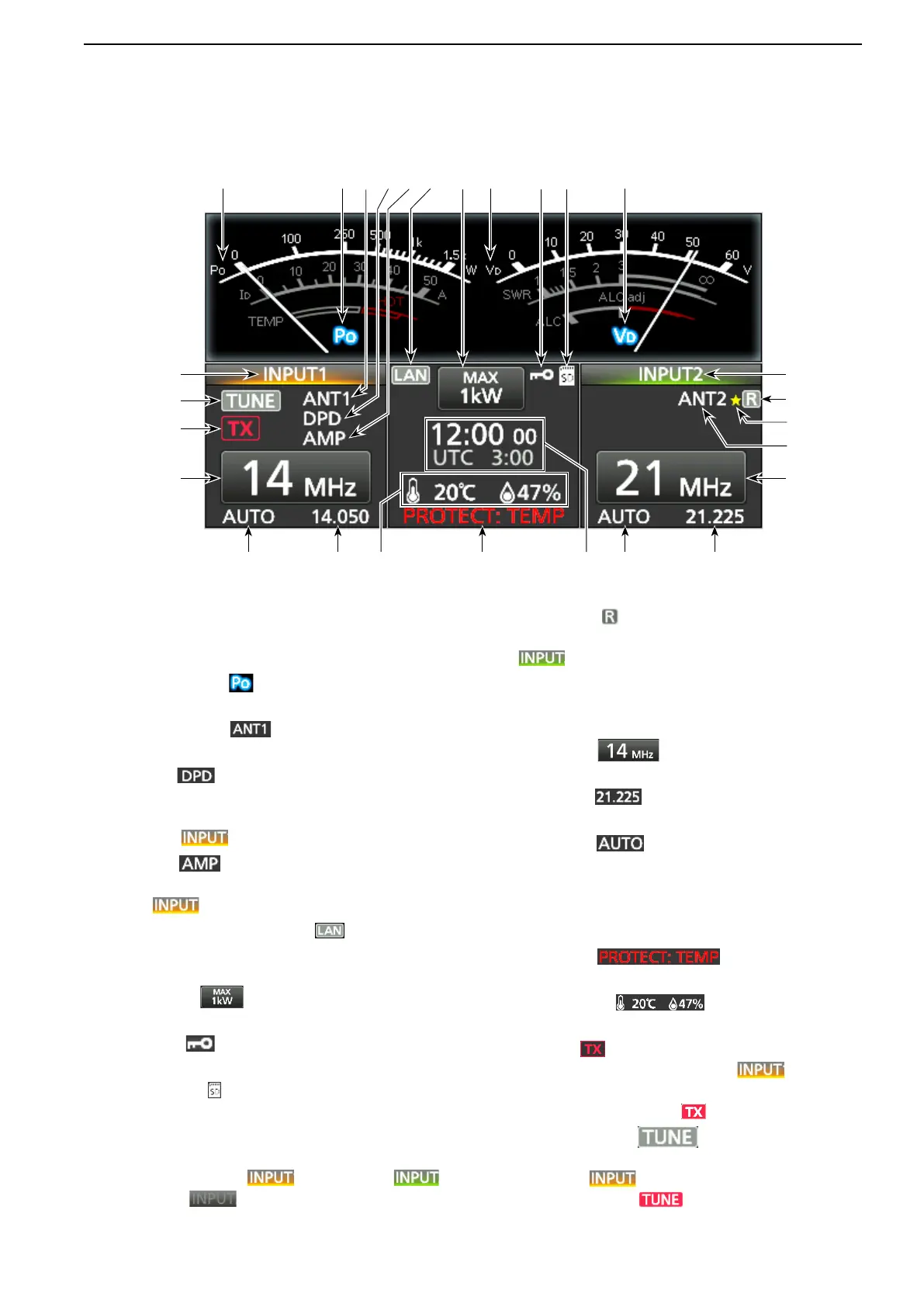

■ディスプレイ（タッチパネル）
1 各種メーター表示 （P.4-5）
メーター（左側：Po/I
D
/TEMP、右側：V
D
/SWR/ALC）
の表示です。
2 メーター名称表示
（P.4-5）
指示しているメーター名称（例：Po、V
D
）の表示です。
3 ANT（1～6）表示
（P.4-3）
選択されているアンテナコネクターの表示です。
4 DPD表示
（P.8-4）
DPD（Digital Pre Distortion）機能対応の弊社製エ
キサイターでDPDを使用時、送受信用RF入力コネク
ター（橙色：
）側に表示します。
5 AMP表示
（P.4-1）
リニアアンプが動作中、送受信用RF入力コネクター
（橙色：
）側に表示します。
6 ネットワークコントロール表示
リモートコントロールソフトウェア（RS-PW2：別売
品）とLANで接続中の表示です。
7 出力電力表示
（P.4-2）
最大出力電力（1kW/500W）の表示です。
8 ロック表示
（P.1-1）
各キーやパネルの操作をロック中の表示です。
9 SDカード表示
（P.6-1）
SDカード挿入時に表示、アクセス中に点滅します。
INPUT表示 （P.4-2）
RF入力コネクター（INPUT1/INPUT2）の動作を色
（ON：送受信用（橙色：
）/受信用（緑色： ）、
OFF（灰色：
））で表示します。
RX-I/O表示
（P.4-5）
RX-I/O回路ON時、受信用RF入力コネクター（緑色：
）側に表示します。
アンテナメモリーとの差異表示
★★ （P.4-4）
アンテナメモリーで設定したアンテナと異なるアンテ
ナ（RX-I/Oを除く）が選択されたときの表示です。
BAND表示
（P.4-2）
運用する帯域の表示です。
周波数表示
（P.3-3）
エキサイターと同期中は、その周波数を表示します。
AUTO表示
（P.3-3）
CI-V搭載の弊社製エキサイターから本製品の外部コ
ントロールを許可しているときの表示です。
時計表示 （P.7-6）
設定している時刻（2種類）の表示です。
PROTECT
（P.8-1）
保護回路動作中で、プロテクトの要因を表示します。
温度/湿度表示
（P.7-5）
吸気の温度（℃、℉）と湿度（％）の表示です。
送信表示
送受信用RF入力コネクター（橙色： ）側に表示し
ます。
エキサイターが送信中は、
（赤色）を表示します。
チューニング表示
（P.4-1）
アンテナチューナモード時、送受信用RF入力コネク
ター（橙色：
）側に表示します。
強制チューン中は、
（赤色）が点滅します。
※画面説明のための表示例です。
実際の表示とは異なります。
1 12 2
3 4 5 6 7 8 9
3
