MANUAL DE INSTALACIÓNMULTI SPLIT IX21D5MULTI SPLIT IX21D5
15
6. CONEXIÓN DEL TUBO REFRIGERANTE
CUANDO SELECCIONA UNA UNIDAD INTERIOR DE 24K
La unidad interior de 24K solo se puede conectar a un sistema A. Si hay dos unidades interiores de 24K, se
pueden conectar a los sistemas A y B. (Consulte la Img. 5.10).
CONEXIÓN DEL TUBO DE REFRIGERANTE
PRECAUCIONES DE SEGURIDAD
CUIDADO
• Toda la tubería de la instalación debe ser colocada por un técnico autorizado y debe cumplir con las regu
laciones locales y nacionales.
• Cuando se instala el equipo de aire acondicionado en una habitación pequeña, se deben tomar medidas
para evitar que la concentración de refrigerante en la habitación supere el límite de seguridad en caso de
fuga de refrigerante. Si hay fugas de refrigerante y su concentración supera los límites, puede resultar
peligroso debido a la falta de oxígeno.
• Al instalar el sistema de refrigeración, asegúrese de que no entre aire, polvo, humedad o sustancias extra
ñas en el circuito de refrigerante. La contaminación en el sistema puede ocasionar fallos de funcionamien
to, elevar la presión en el ciclo de refrigeración, explosiones e incluso lesiones.
• Ventile inmediatamente si hay fugas de refrigerante durante la instalación. El gas refrigerante derramado
es tóxico e inamable. Asegúrese de que no haya fugas de refrigerante después de completar el trabajo
de instalación.
PRECAUCIONES DE SEGURIDAD
CUIDADO
• La tubería de derivación debe instalarse horizontalmente. Un ángulo de más de 10º puede causar un mal
funcionamiento.
• NO instale el tubo de conexión hasta que se hayan instalado las unidades interiores y exteriores.
• Aísle las tuberías de gas y líquido para evitar fugas de agua.
PASO 1: CORTAR LOS TUBOS
Cuando prepare tubos de refrigerante, tenga mucho cuidado de cortarlos y abocardarlos adecuadamente.
De esta forma se asegura un funcionamiento eciente y se minimiza la frecuencia de operaciones de man-
tenimiento.
Tabla 5.1: Especicaciones de longitud de la unidad exterior
tipo Split (Unidad: mm/pulg.)
CAPACIDAD DE LA UNIDAD
INTERIOR (BTU/H)
LÍQUIDO GAS
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8

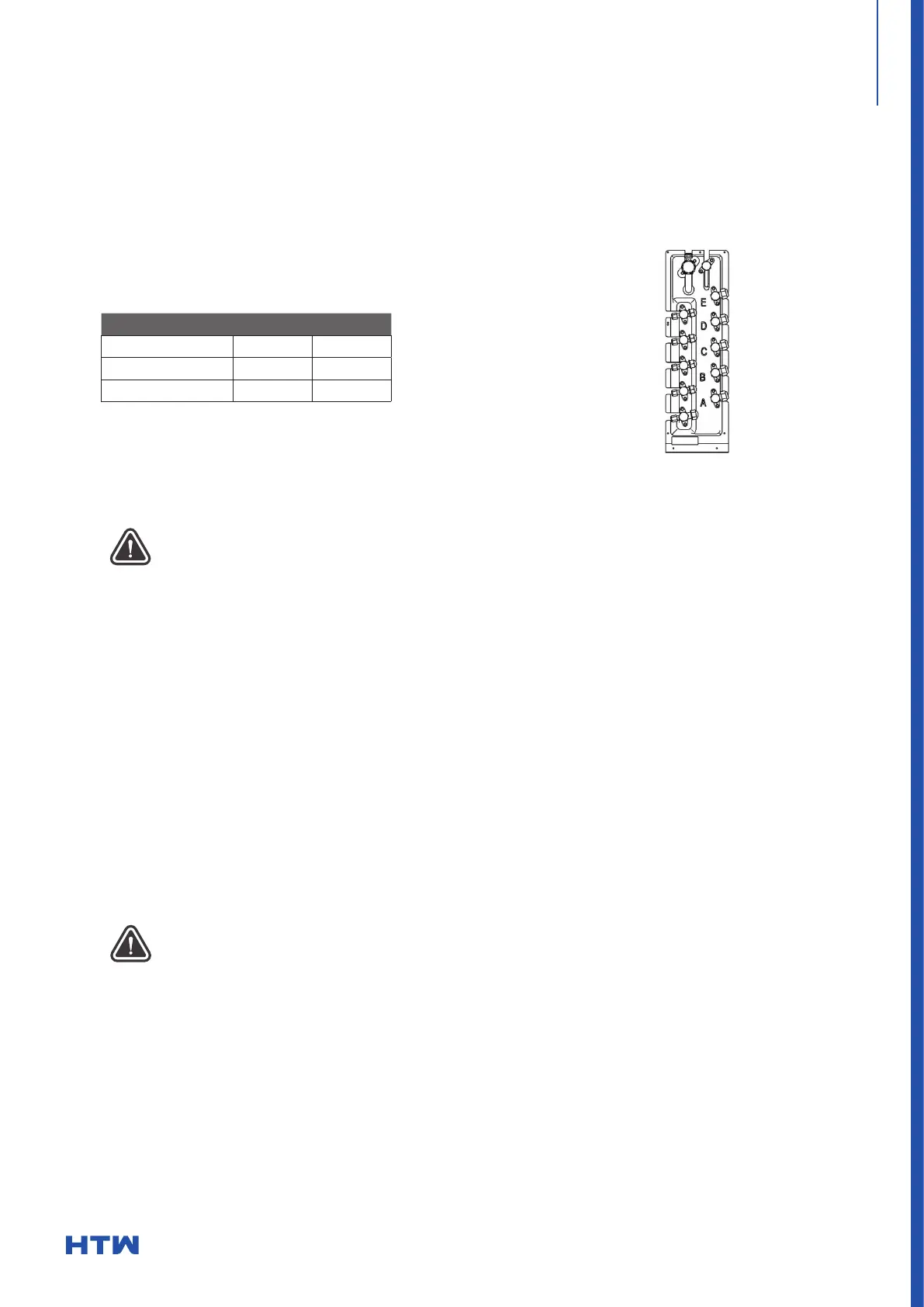

Img. 5.10
