MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
14
5. INSTALACIÓN DE LA UNIDAD EXTERIOR

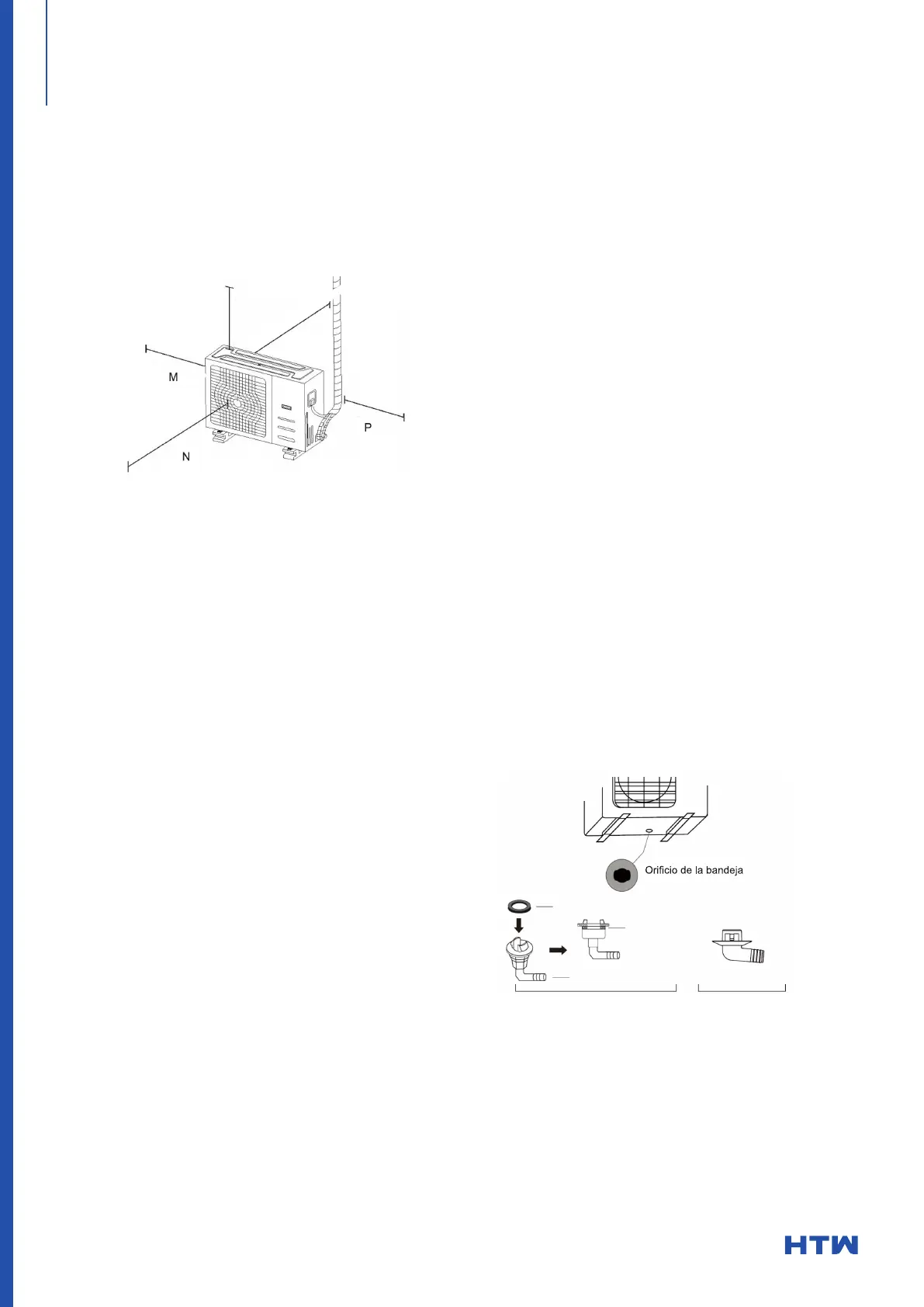

NOTA: La distancia mínima entre la unidad exterior y las paredes que se indica en la guía de instalación no
se aplica a las habitaciones herméticas. Asegúrese de mantener la unidad sin obstrucciones en al menos
en dos de las tres direcciones (M, N, P). (Consulte la Img. 5.8).
Img. 5.8
INSTALACIÓN DE LA JUNTA DE DRENAJE
Si la junta de drenaje tiene un sello de goma (consulte
la Img. 5.9-A), haga lo siguiente.
1. Coloque el sello de goma en el extremo de
la junta de drenaje en el punto en que se conectará a
la unidad exterior.
2. Inserte la junta de drenaje en el oricio de la
bandeja de la base.
3. Gire la junta de drenaje 90º hasta que encaje y quede orientada hacia la parte frontal de la unidad.
Conecte una extensión de la manguera de drenaje (no incluida) a la junta de drenaje para redirigir el agua de
la unidad durante el modo de calefacción.
Si la junta de drenaje tiene un sello de goma (Consulte la Img. 5.9-B)
Haga lo siguiente:
1. Inserte la junta de drenaje en el oricio de la bandeja base de la unidad. La junta de drenaje hará clic
al encajar en su lugar.
2. Conecte una extensión de la manguera de drenaje (no incluida) a la junta de drenaje para redirigir el
agua de la unidad durante el modo de calefacción.
NOTA: Asegúrese de que el agua se drene a un lugar seguro donde no cause daños ni riesgo de resbalones.
NOTAS SOBRE EL AGUJERO DE
PERFORACIÓN EN LA PARED
Debe perforar un agujero en la pared para la tubería
de refrigerante y el cable de señal que conectará las
unidades interior y exterior.
1. Determine la ubicación del oricio de la pared
en función de la ubicación de la unidad exterior.
2. Con un taladro de 65 mm (2,5”), taladre un
agujero en la pared.
NOTA: Cuando taladre el oricio de la pared, evite cables, tuberías y otros componentes sensibles.
3. Coloque en el oricio el manguito protector.
De esta forma se protegen los bordes del oricio y ayuda a sellarlo cuando naliza el proceso de instalación.
60 cm / 23,6”
30
cm/ 11,8”
desde
lap ared posterior
30 cm / 11,8” desde la izquie
rda
200 cm
/ 78” desde el f
rente
60 cm / 23,6” desde la de
recha
Img. 5.9
Sello
base de la unidad
exterior
Sello
Junta de drenaje
(A) (B)
