MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
16
6. CONEXIÓN DEL TUBO REFRIGERANTE
Para los modelos de refrigerante R-32, los puntos de conexión de la tubería deben quedar fuera
de la habitación. Las tuberías de conexión no pueden ser reutilizadas.
1. Mida la distancia entre las unidades interiores y exteriores.
2. Con un cortador de tubos, corte el tubo un poco más largo que la distancia medida.
CUIDADO
NO deforme el tubo al cortarlo. Tenga mucho cuidado de no dañar, abollar o deformar la tubería al
cortarla. Si se deformara, se reduciría drásticamente la eciencia de calentamiento de la unidad.
3. Asegúrese de que las tuberías estén cortadas en un ángulo exacto de 90º.

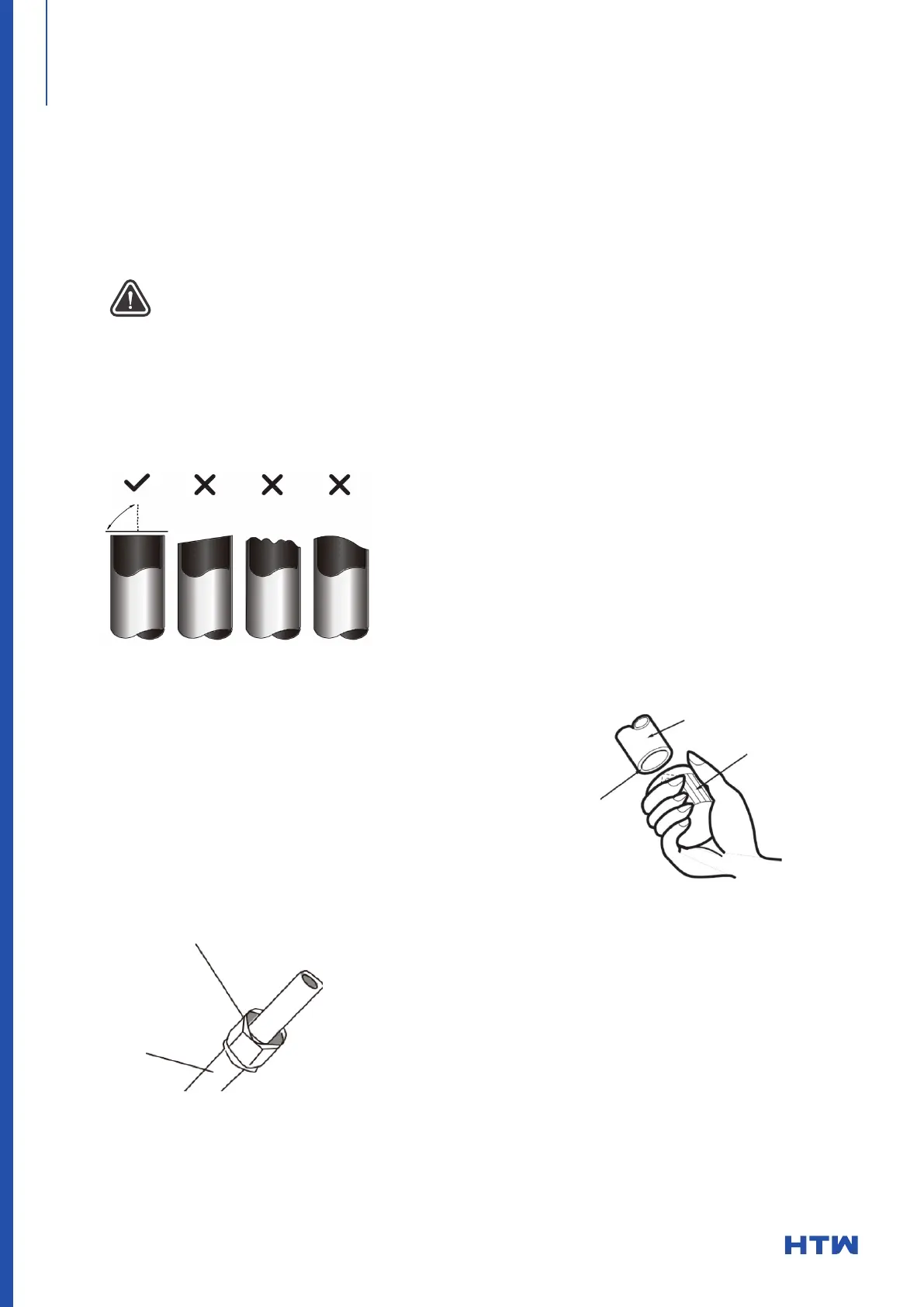

Consulte la Img. 6.1 para ver ejemplos de cortes incorrectos.
Paso 2: Quitar las rebabas
Las rebabas pueden afectar el sellado hermético de las
uniones de las tuberías de refrigerante. Deben ser eliminadas
por completo.
1. Sostenga el tubo inclinado hacia abajo para evitar que los
residuos de corte entren en la tubería.
2. Con un escariador o una herramienta de desbarbado, elimine
todas las rebabas de del corte en la tubería.
Img. 6.2
Paso 3: Extremos abocardados de la tubería Es esencial el uso
de un abocardado adecuado para lograr un cierre hermético.
1. Después de eliminar las rebabas del tubo cortado, selle los
extremos con cinta de PVC para evitar que entren materiales
extraños en el interior de la tubería.
2. Enfundar el tubo con material aislante.
3. Coloque las tuercas abocardadas en ambos extremos de
la tubería. Asegúrese de que estén orientados en la dirección
correcta, p18-ya que no podrá recolocarlos ni cambiar su dirección
después de la haberlos abocardado.
Consulte la Img. 6.3.
4. Retire la cinta de PVC de los extremos de la tubería cuando esté
listo para realizar las operaciones de abocardado.
5. Abrazadera de forma abocardada en el extremo de la tubería. El
extremo del tubo debe sobresalir de la forma abocardada.
90º Oblicuo Rugoso Enfundado
Tubería
Escariador
Apuntar
hacia abajo
Tuerca abocardada
Tubería de cobre
Img. 6.3
