MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
124
4. INSTALACIÓN DE LA UNIDAD INTERIOR
Para os modelos com refrigerante R-32, os pontos de ligação dos tubos devem estar fora da
divisão. Os tubos de ligação não podem ser reutilizados.
1. medir a distância entre as unidades interior e exterior.
2. Utilizando um corta-tubos, corte o tubo ligeiramente mais comprido do que a distância medida.
CUIDADO
NO rdeformar o tubo durante o corte. Tenha muito cuidado para não danicar, amolgar ou deformar o tubo
quando o corta. Se for deformado, a eciência de aquecimento da unidade será drasticamente reduzida.

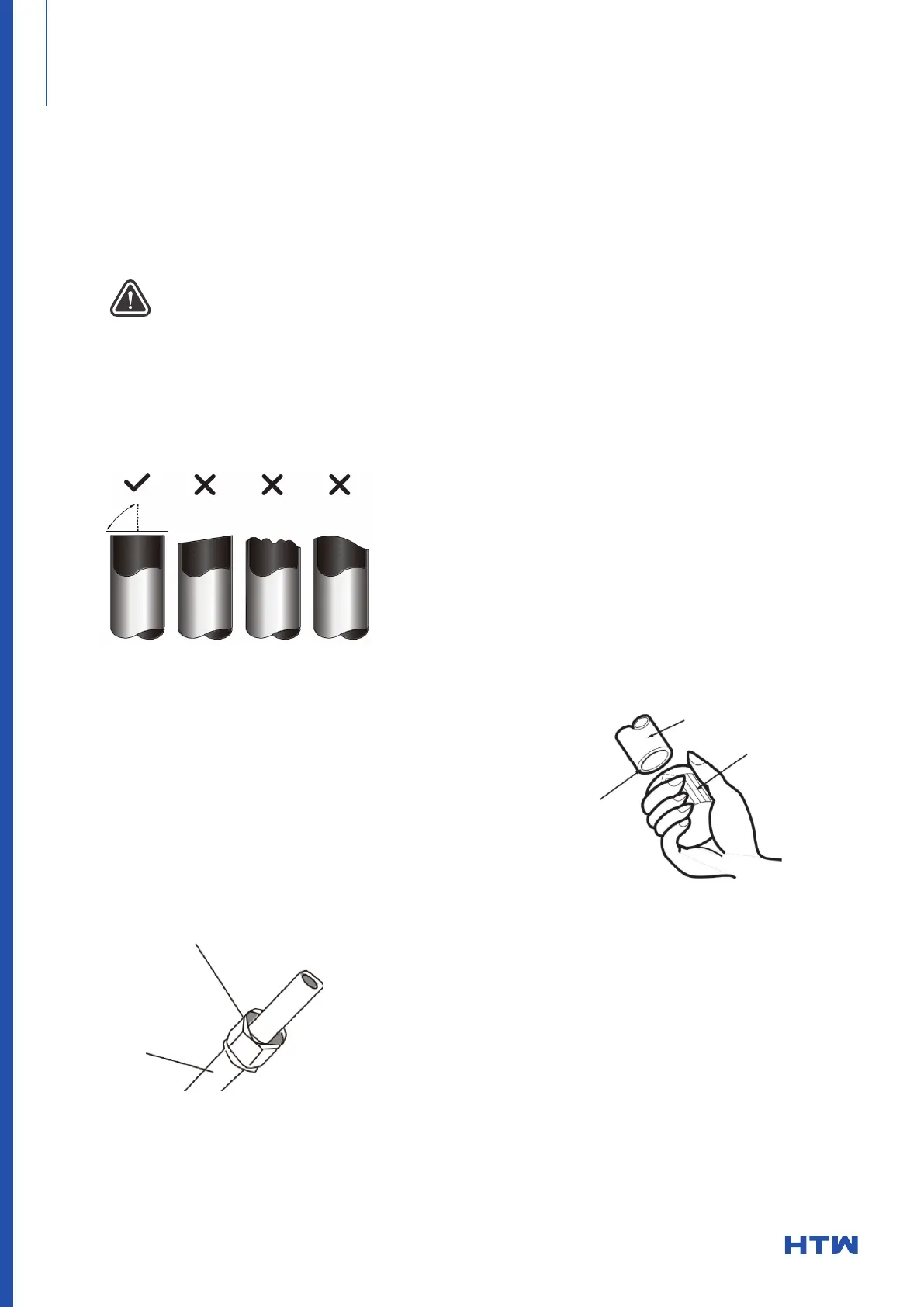

3. Asegúrese de que las tuberías estén cortadas en un ángulo exacto de 90º.
Consulte la Img. 6.1 para ver ejemplos de cortes incorrectos.
Passo 2: Remover as rebarbas
As rebarbas podem afetar a vedação estanque das juntas dos
tubos de refrigerante. Têm de ser completamente removidas.
1. segure o tubo inclinado para baixo para evitar que os resíduos
de corte entrem no tubo.
2. Utilizando um alargador ou uma ferramenta de rebarbação,
remova todas as rebarbas do corte no tubo.
Img. 6.2
Etapa 3: Extremidades da tubagem alargadas A utilização de
um alargamento adequado é essencial para obter uma vedação
estanque.
1. Depois de remover as rebarbas do tubo cortado, vedar as
extremidades com ta de PVC para evitar a entrada de materiais
estranhos no interior do tubo.
2. Revista o tubo com material isolante.
3. Coloque as porcas de alargamento em ambas as extremidades
do tubo. Certique-se de que estão viradas na direção correcta,
uma vez que não será possível reposicioná-las ou mudar a sua
direção depois de terem sido alargadas.
Ver Img. 6.3.
4. Retirar a ta de PVC das extremidades dos tubos quando estiver
pronto para efetuar as operações de queima.
5. Fixe a forma alargada na extremidade do tubo. A extremidade do
tubo deve sobressair da forma alargada..
90º Oblicuo Rugoso Enfundado
Tubería
Escariador
Apuntar
hacia abajo
Tuerca abocardada
Tubería de cobre
Img. 6.3
