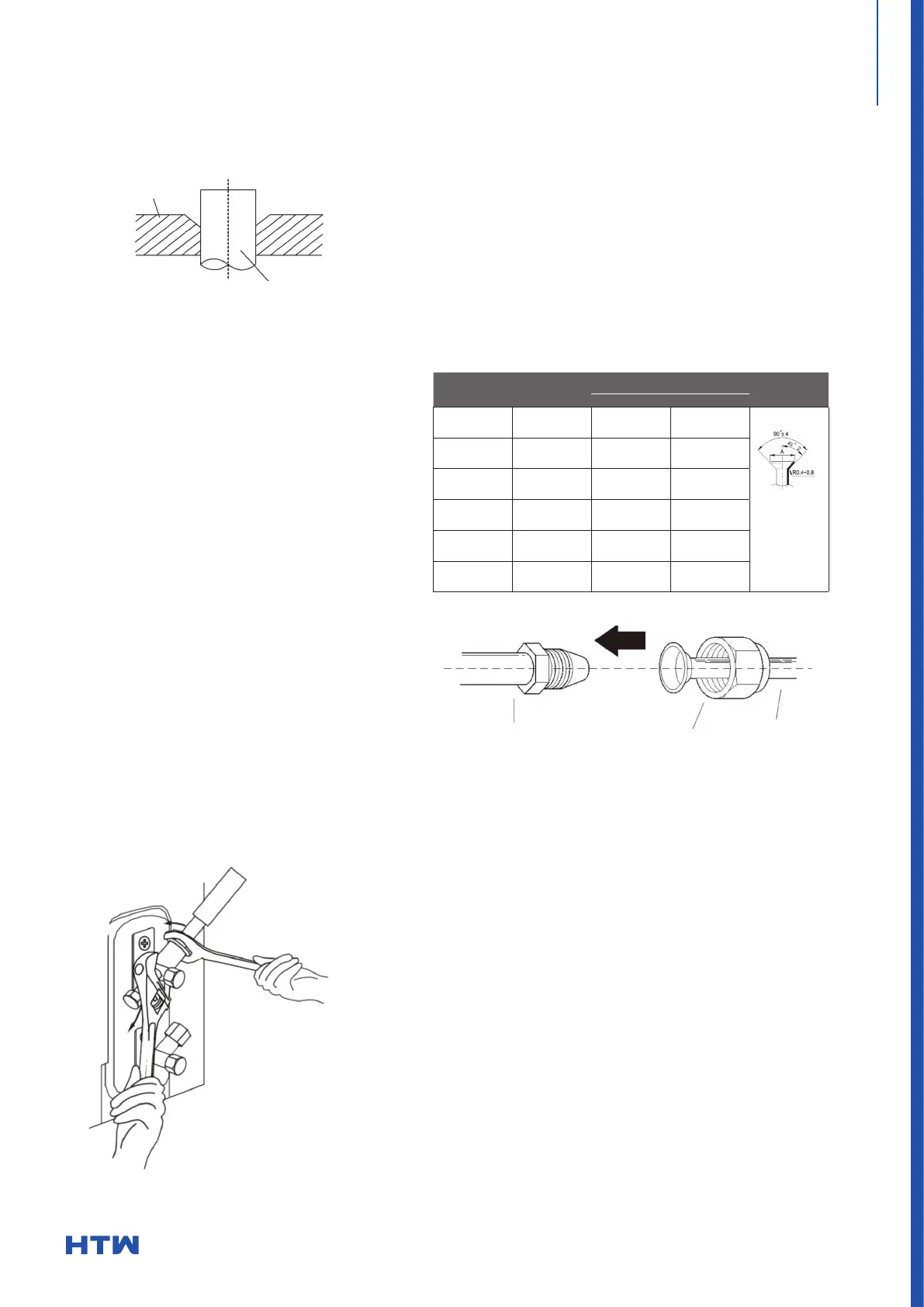

MANUAL DE INSTALACIÓNMULTI SPLIT IX21D5MULTI SPLIT IX21D5
125
4. INSTALACIÓN DE LA UNIDAD INTERIOR
6. Colocar a ferramenta de alargamento na forma.
7. Rodar o punho da ferramenta de alargamento no sentido dos
ponteiros do relógio até o tubo estar completamente até que
o tubo esteja completamente alargado. Alargar o tubo com as
dimensões indicadas na Tabela 6.1.
8. Retirar a ferramenta de alargamento e a
forma e, em seguida, inspecionar a forma
e, em seguida, inspecionar a extremidade
do tubo quanto a ssuras o tubo quanto a
ssuras e até mesmo a queima.
Etapa 4: Ligação das tubagens
Ligue primeiro os tubos de cobre à unidade
interior e depois ligue-os à unidade exterior.
Deve ligar primeiro os tubos de baixa
pressão e depois os tubos de alta pressão.
1. Ao ligar as porcas de alargamento,
aplicar uma camada na de óleo de arre-
fecimento nas óleo nas extremidades
alargadas dos tubos.
2. Alinhe o centro dos dois tubos a serem
ligados.
3. Aperte a porca de alargamento o mais
possível à mão.
Apertar a porca de alargamento o mais possível à mão.
4. Com uma chave inglesa, aperte a porca no tubo da unidade .
5. Segurando rmemente a porca, utilize uma chave dinamométrica para apertar a porca de alargamento de
acordo com os valores de binário indicados no Quadro 6.1.
NOTA: Utilize uma chave de porcas e uma chave inamométrica
quando ligar ou desligar tubos da/para a unidade.
• Certique-se de que envolve o tubo com o isolamento, pois o
contacto direto com o tubo nu pode provocar queimaduras ou
congelamento.
• Certique-se de que o tubo está corretamente ligado. Um aperto
excessivo pode danicar o tubo cónico e um aperto insuciente
pode provocar fugas.
MANÓ METRO PAR DE APRIETE
MEDIDA DEL ABOCARDADO (A)
(Unidad: mm/pulg.)
ABOCARDADO
MÍN MÁX
Ø6,4
18-20 N·m
(183-204 kgf·cm)
8,3/0,3 8,3/0,3
Img. 6.5
Ø9,5
25-26 N·m
(255-265 kgf·cm)
12,4/0,48 12,4/0,48
Ø12,7
35-36 N·m
(357-367 kgf·cm)
15,4/0,6 15,4/0,6
Ø15,9
45-47 N·m
(459-480 kgf·cm)
18,6/0,7 19/0,74
Ø19,1
65-67 N·m
(663-683 kgf·cm)
22,9/0,9 23,3/0,91
Ø22
75-85 N·m
(765-867 kgf·cm)
27/1,06 27,3/1,07
Tubo de la unidad interior Tubería Tuerca abocardada
Img. 6.6
Forma
Tubería
Img. 6.4
Tabla 6.1: Extensão da conduta para além do formulário
Img. 6.7
