MANUAL DE INSTALACIÓNMULTI SPLIT IX21D5MULTI SPLIT IX21D5
123
4. INSTALACIÓN DE LA UNIDAD INTERIOR
QUANDO VOCÊ SELECIONA UMA UNIDADE INTERNA DE 24K

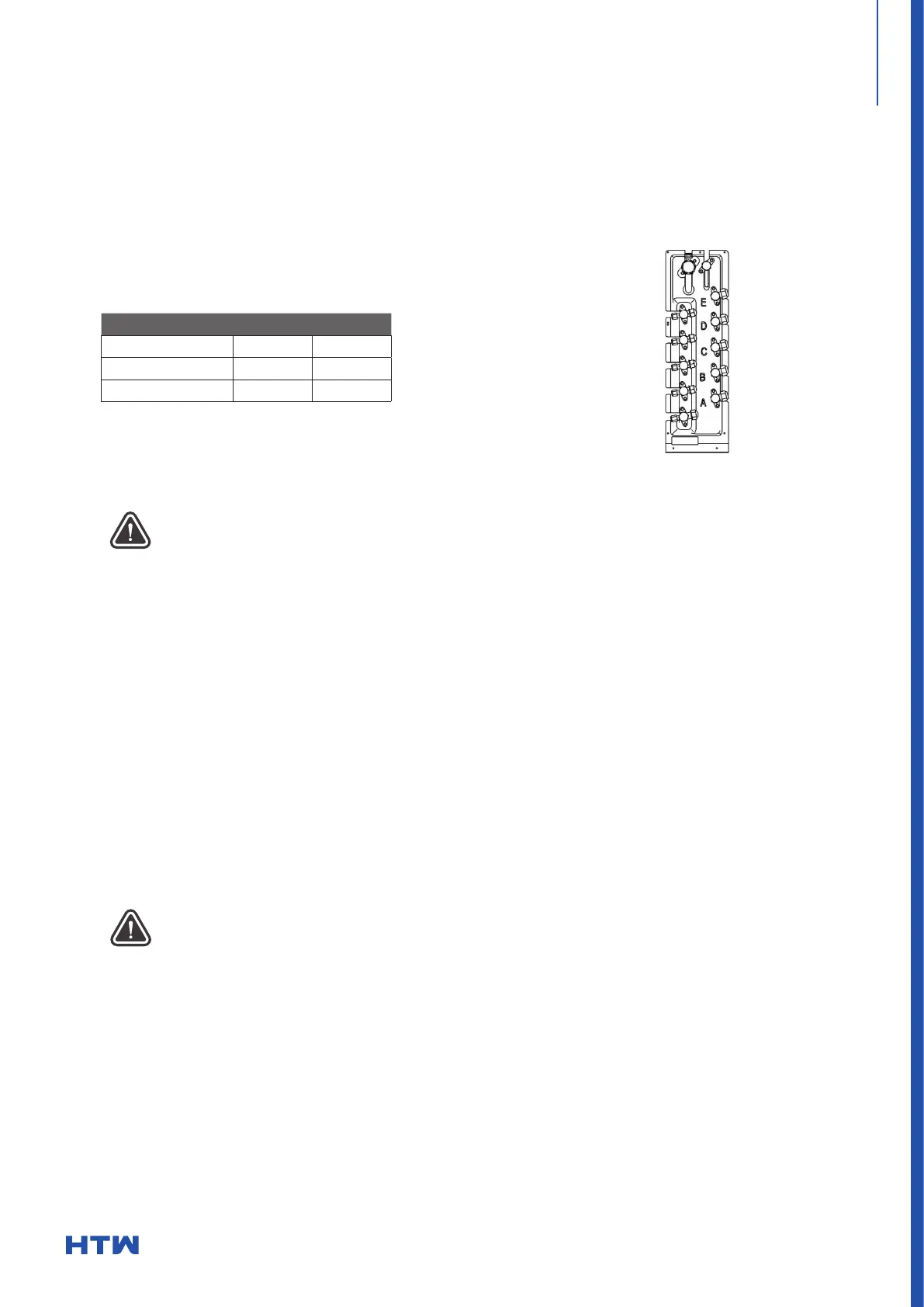

A unidade interna 24K só pode ser conectada a um sistema A. Se houver duas unidades internas 24K, elas
poderão ser conectadas ao sistema A e B. (Consulte a Fig. 5.10).
CONEXÃO DO TUBO DE REFRIGERAÇÃO
PRECAUÇÕES DE SEGURANÇA
CUIDADO
• Toda a tubulação de instalação deve ser instalada por um técnico licenciado e deve estar em conformi-
dade com as regulamentações locais e nacionais..
• Quando o ar condicionado for instalado numa divisão pequena, devem ser tomadas medidas para evitar
que a concentração de refrigerante na divisão exceda o limite de segurança em caso de fuga de refrige-
rante. Se houver fugas de refrigerante e a sua concentração exceder os limites, pode ser perigoso devido
à falta de oxigénio.
• Ao instalar o sistema de refrigeração, certique-se de que não entra ar, pó, humidade ou substâncias es-
tranhas no circuito refrigerante. A contaminação no sistema pode causar mau funcionamento, aumento
de pressão no ciclo de refrigeração, explosões e até ferimentos.
• Ventile imediatamente se houver vazamento de refrigerante durante a instalação. O gás refrigerante de-
rramado é tóxico e inamável. Certique-se de que não haja vazamentos de refrigerante após concluir o
trabalho de instalação.
PRECAUÇÕES DE SEGURANÇA
CUIDADO
• O ramal deve ser instalado horizontalmente. Um ângulo superior a 10º pode causar mau funcionamento.
• NÃO instale o tubo de conexão até que as unidades interna e externa tenham sido instaladas.
• Isole tubos de gás e líquidos para evitar vazamentos de água.
PASSO 1: CORTAR OS TUBOS
Ao preparar os tubos de refrigeração, tenha o cuidado de os cortar e alargar corretamente. Isto garante um
funcionamento eciente e minimiza a frequência das operações de manutenção.
Tabela 5.1: Especicações de comprimento da unidade
externa tipo split (Unidade: mm/pol.)
CAPACIDADE DA UNIDADE
INTERNA (BTU/H)
LÍQUIDO GAS
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Img. 5.10
