OPERAÇÃO
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 147
ED1000KDIG | ED1500KDIG
superfície de aperto ou uniformemente nos degraus da mandíbula ou encaixe no furo do
mandril e através do furo do mandril.
4. Feche as mandíbulas até que façam contacto ligeiro com a peça.
5. Rode o mandril do torno à mão para assegurar que a peça é segurada uniformemente
pelas três mandíbulas e está centrada no mandril do torno.
Se a peça não estiver centrada, solte as mandíbulas e realinhe a peça de trabalho. Volte a apertar
as mandíbulas e repita o passo 5. Quando a peça de trabalho estiver centrada, aperte
completamente as mandíbulas.

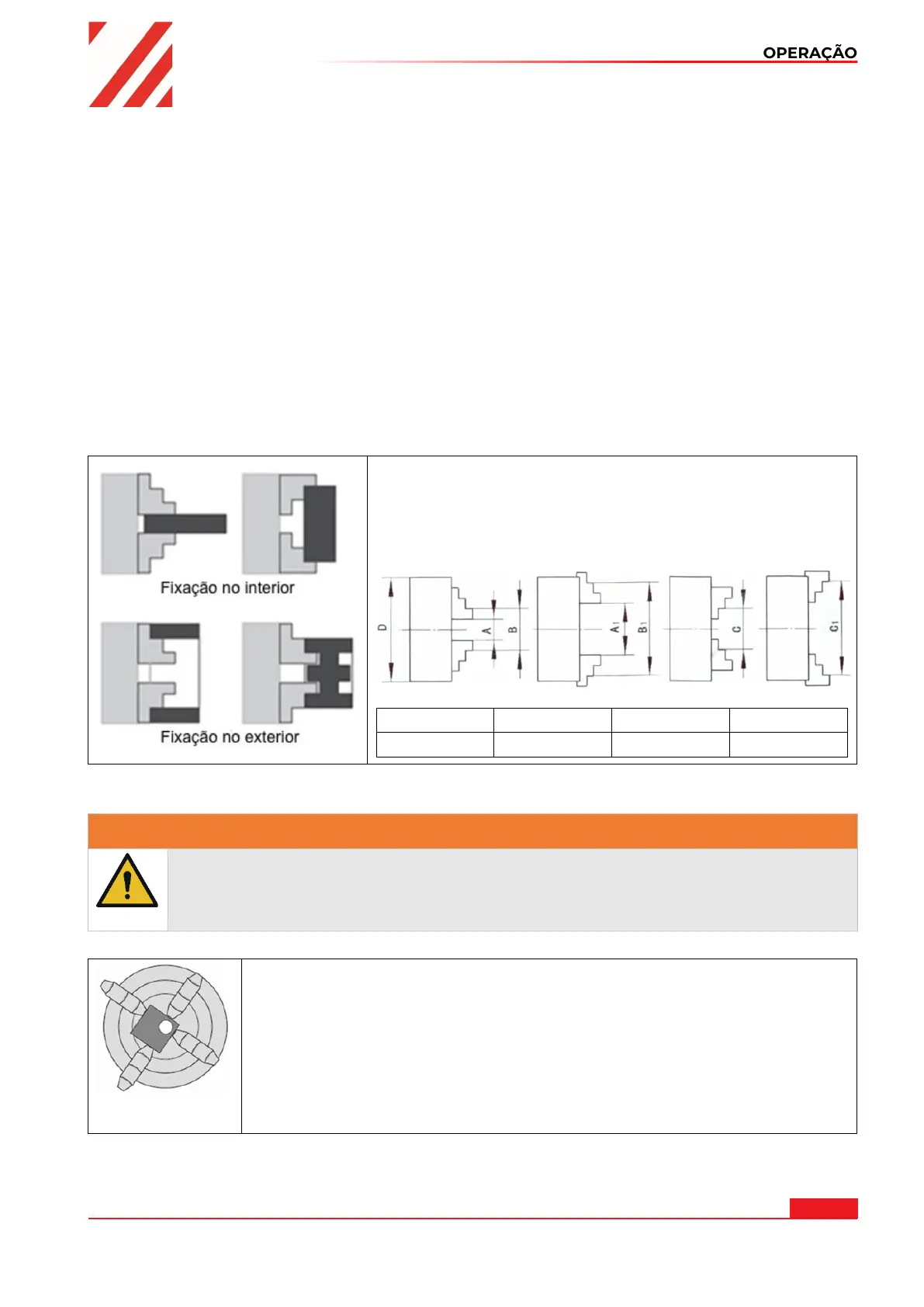

38.10.1 Mandril de 3 mandíbulas
O mandril de 3 mandíbulas fornecido com a sua máquina é um mandril de enrolar, ou seja, as três
mandíbulas movem-se uniformemente quando a chave do mandril é rodada. Esta configuração
da mandíbula é utilizada para segurar peças concêntricas centradas com a mesma pressão das
três mandíbulas. Um conjunto de maxilares superiores reversíveis está também incluído no âmbito
da entrega, permitindo configurações adicionais de peças de trabalho.
Ambos os conjuntos de mandíbulas podem acomodar uma
peça tanto no interior como no exterior - ver ilustração à
esquerda.
Independentemente da configuração das mandíbulas,
certifique-se de que a peça está firmemente presa na
mandíbula.
Ø D A – A1 B – B1 C – C1
200 mm 4 – 120 mm 50 – 220 mm 60 – 230 mm
38.10.2 Mandril de 4 mandíbulas
ATENÇÃO
Utilize o mandril de 4 mandíbulas apenas para operações de viragem a baixa
velocidade. Se o mandril de 4 mandíbulas for utilizado a média ou alta velocidade, há
quase sempre um desequilíbrio e o operador ou espectadores correm o risco de ser
atingidos por uma peça de trabalho ejetada.
O mandril de 4 mandíbulas tem mandíbulas ajustáveis independentemente.
Isto permite que as peças não cilíndricas sejam mantidas para o
revestimento ou perfuração e trazidas para a linha central do fuso. Outra
vantagem é que a maioria das peças pode ser posicionada fora do eixo de
rotação do fuso, por exemplo, se for necessário cortar um furo ou um degrau
numa peça de trabalho numa aresta exterior.
Para uma melhor aderência em peças não cilíndricas, uma ou mais
mandíbulas também podem ser rodadas 180° para ganhar mais área de
superfície para fixação.
