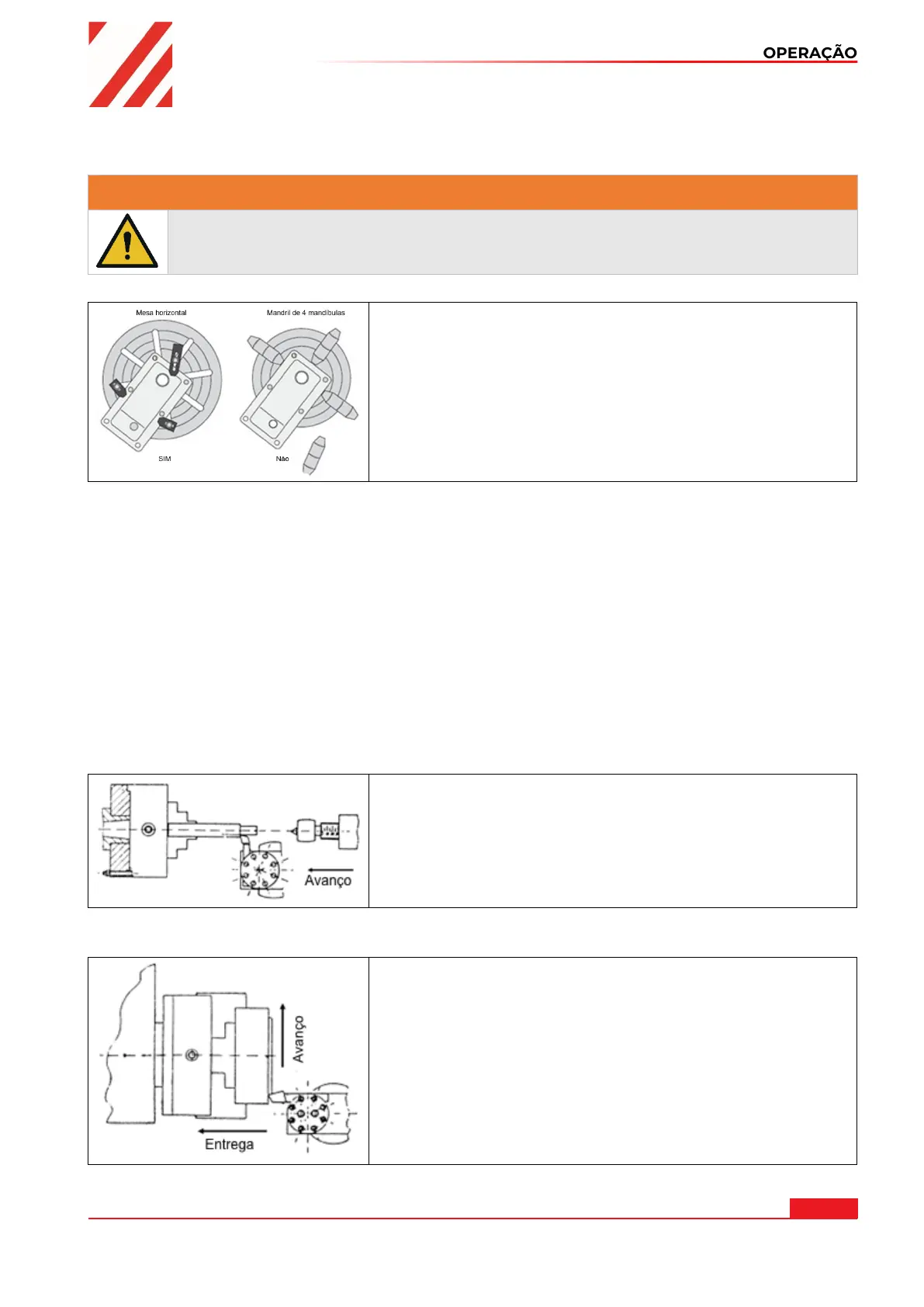

OPERAÇÃO
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 148
ED1000KDIG | ED1500KDIG
38.10.3 Mesa horizontal
ATENÇÃO
Utilize sempre pelo menos três dispositivos de fixação independentes ao utilizar a
mesa horizontal. Um aperto insuficiente pode fazer com que a peça seja atirada para o
exterior durante a operação!
A mesa horizontal tem várias ranhuras para parafusos em T
que podem acomodar dispositivos de fixação. Cabe sempre
na mesa horizontal se achar que o mandril de 3 ou 4
mandíbulas não consegue segurar a peça com segurança
suficiente - veja ilustração à esquerda.
Montar a mesa horizontal
1. Desligue a máquina da rede!
2. Insira uma ponta fixa do cabeçote móvel no cabeçote móvel, empurre o cabeçote móvel
para cima até à mesa horizontal e bloqueie o cabeçote móvel em posição.
3. Coloque a peça de trabalho na mesa horizontal, rode a coluna do cabeçote móvel de modo
a que a ponta fixa do cabeçote móvel toque na peça de trabalho.
4. Bloqueie a coluna quando for aplicada pressão suficiente para segurar a peça de trabalho.
Dependendo da peça, poderá ser necessário apoio adicional.
5. Fixe a peça em pelo menos três lugares tão uniformemente espaçados quanto possível -
veja ilustração acima.
6. Verifique novamente todas as precauções de segurança e a folga de viragem.
7. Deslize o cabeçote traseiro para longe da peça e monte as ferramentas do cabeçote
traseiro necessárias para furar ou perfurar, ou posicionar a broca para tornear.
38.10.4 Torneamento longo
No torneamento longo, a ferramenta de torneamento é
deslocada paralelamente ao eixo de rotação. O avanço é
efetuado quer manualmente rodando o volante no
deslizador longitudinal ou no deslizador superior, quer
ligando o avanço automático. A alimentação para a
profundidade de aparas realiza-se através do deslizador
transversal.
38.10.5 Torneamento horizontal e furos
No torneamento horizontal, a ferramenta de torneamento é
deslocada paralelamente ao eixo de rotação. O avanço é
feito manualmente com o volante do deslizador transversal.
A alimentação da profundidade de aparas é feita pelo
deslizador superior ou pelo deslizador longitudinal.
