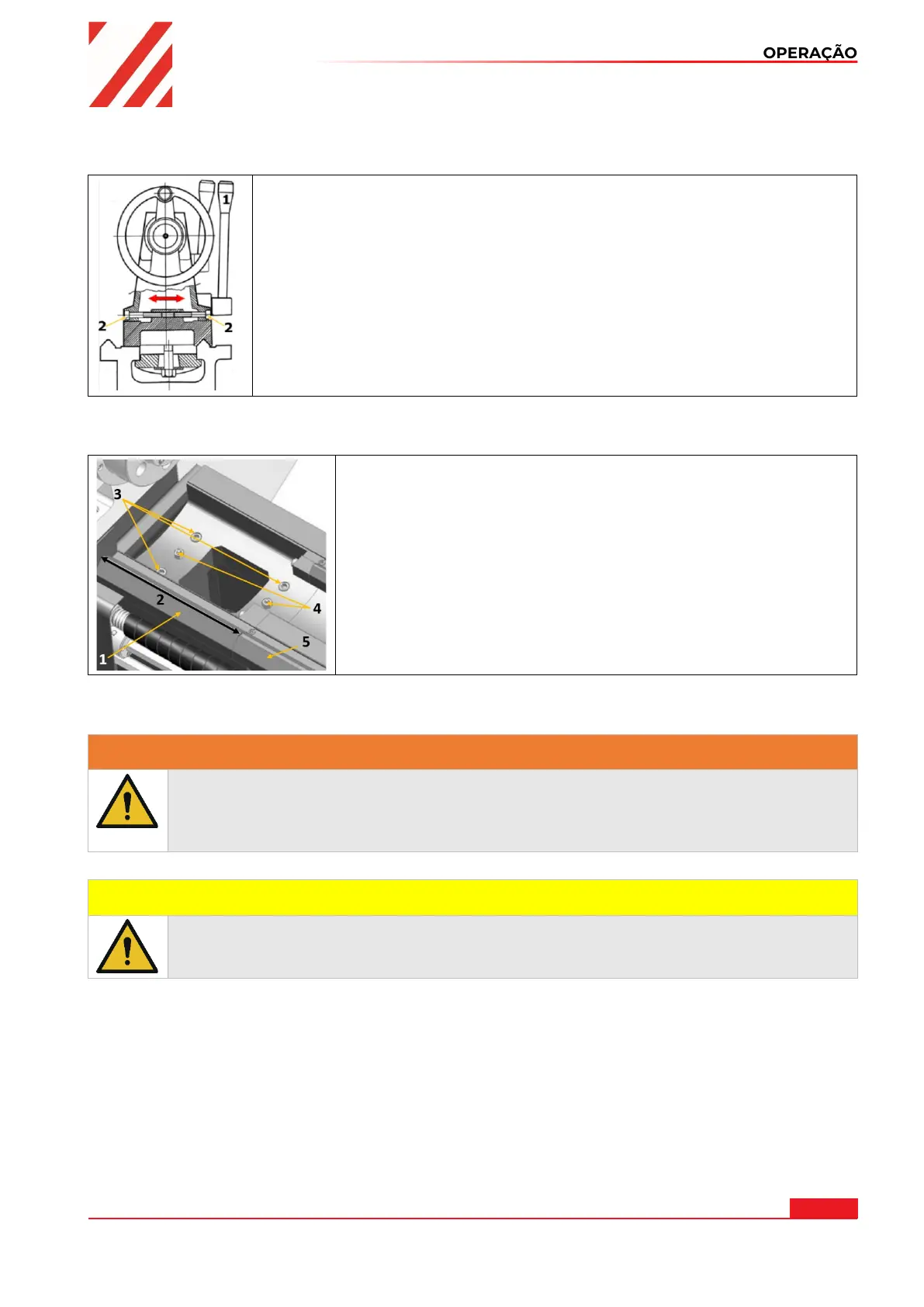

OPERAÇÃO
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 146
ED1000KDIG | ED1500KDIG
38.8.1 Deslocamento transversal do cabeçote móvel
O deslocamento transversal do cabeçote móvel é necessário ao virar
corpos longos e afilados.
Para o efeito, solte a alavanca de aperto do cabeçote móvel (1) e os
parafusos de ajuste (2) à esquerda e à direita do cabeçote móvel.
O desvio lateral desejado pode ser definido com a ajuda da escala na parte
de trás do cabeçote móvel.
Aperte novamente a alavanca de aperto e os parafusos de ajuste.
38.9 Ponte do leito
O diâmetro de viragem pode ser aumentado através da
remoção da ponte do leito (1). O diâmetro máximo de viragem
sem ponte e o comprimento da ponte de leito (2) podem ser
encontrados nos dados técnicos. O comprimento máximo de
torneamento depende do porta-ferramentas utilizado.
• Coloque primeiro a vedação longitudinal (se presente) no
lado direito do leito da máquina (5).
• Primeiro desaperte os parafusos de fixação (3), depois puxe
os pinos (4)
• Proceda em ordem inversa para a remontagem.
38.10 Instruções gerais de trabalho
ATENÇÃO
Não prenda quaisquer peças que estejam acima da gama de fixação admissível dos
alojamentos das peças de trabalho, mandris de torno, etc. A força de aperto de um
mandril de torno é demasiado baixa quando o intervalo de aperto é excedido. As
mandíbulas de aperto podem soltar-se.
CUIDADO
Verifique regularmente o estado fechado dos parafusos de aperto.
As peças devem ser fixadas de forma segura e firme na máquina antes de serem maquinadas. A
força de aperto deve ser dimensionada de modo a que a entrada da peça seja assegurada em
segurança, mas não ocorra qualquer dano ou deformação da peça.
Fixe a peça de trabalho
1. Desligue a máquina da rede.
2. Coloque uma tábua robusta ou uma base de mandril do torno por baixo do mandril para
proteger as superfícies de precisão retificadas.
3. Insira a chave do mandril numa ranhura de rolamento e rodá-la no sentido contrário ao dos
ponteiros do relógio para abrir as mandíbulas até que a peça se encontre plana na
