MiniVent M1/100/120
Notice de montage et d’utilisation
8
4. Entretoise MF 100 (accessoire)
En cas d’espace restreint au plafond, dans des murs fins ou dans des gaines étroites. MF 100 permet de réduire la
profondeur d’encastrement du ventilateur au mur ou au plafond (possibilité de superposer plusieurs entretoise pour
augmenter la hauteur). Fixer le ventilateur monté au moyen de vis adéquates au MF 100 (Fig. 10/11). Peut également
recevoir un interrupteur à tirette (accessoire).
6.3 Raccordement électrique
Il convient de respecter les consignes de sécurité qui figurent au chapitre 1.2 !
– Le raccordement électrique et la première mise en service ne peuvent être effectués que par un électricien
agréé et conformément aux indications du schéma électrique joint.
– Les normes en vigueur, les dispositions de sécurité (par exemple DIN VDE 0100) et les conditions
techniques de raccordement des entreprises de fourniture d'énergie doivent être respectées à tout prix !
– Un disjoncteur / interrupteur de proximité multipolaire, avec une ouverture de contact d'au moins au moins
3 mm (VDE 0700 T1 7.12.2 / EN 60335-1) est absolument obligatoire !
– La forme du réseau, la tension et la fréquence doivent correspondre à celles de la plaque signalétique.
6.4 Raccordement électrique / Mise en service
– Il convient d'utiliser un câble NYM, d'un diamètre maximal courant de 11 mm.
– Enfoncer le passage de câble avec un outil rond ou directement avec le câble (fig. 9, Pos
➂
).
– Dégainer le câble sur 100 mm. Dénuder le fil sur 7 mm (fig.12).
– Glisser prudemment le câble à travers le passage.
– Positionner les fils et les raccorder selon le schéma électrique (page 10).
– Vérifier l'étanchéité du câble et la bonne fixation des fils dans les bornes.
– Au cas où l’embout d’entrée n’enserre pas le câble d’alimentation sur toute sa section, il faut combler avec, par ex.
du silicone (fig. 6), auquel cas, la protection IP ne sera pas assurée.
– Le câble de raccordement est disposé de façon à ne laisser passer aucun liquide, lors de projection. Le câble ne
doit toucher aucun objet tranchant !
– Vérifier l'utilisation conforme du ventilateur.
– Comparer la tension du réseau avec la plaque signalétique du modèle.
– Vérifier la stabilité du ventilateur et la conformité de l'installation électrique.
F

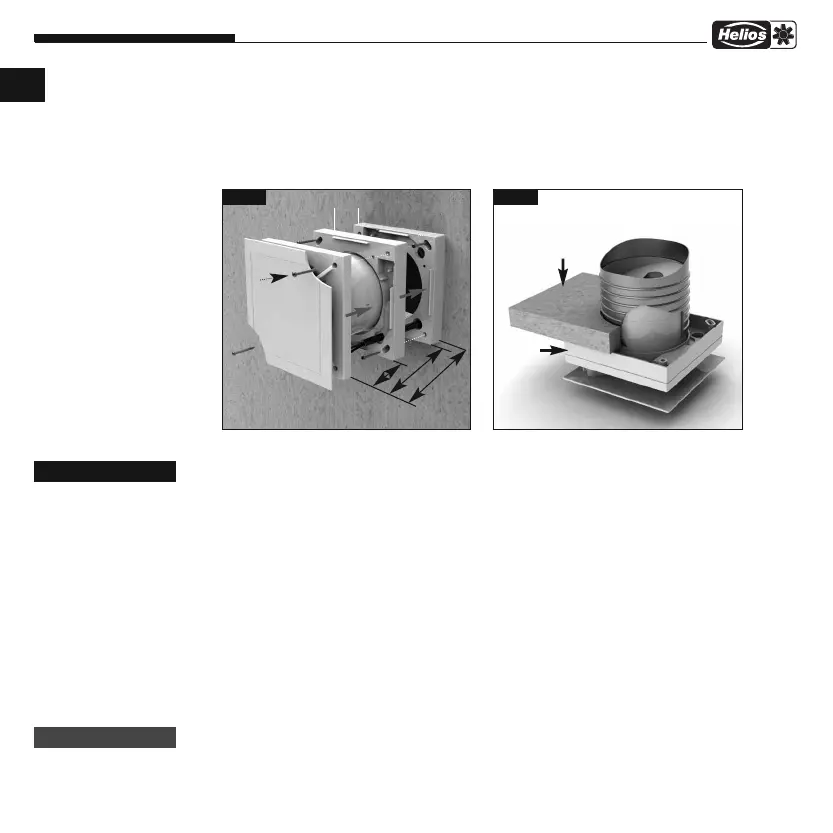

Fig. 11
Plafond
MF 100
Fig. 10
MF 100 montage extérieur
Mur
P
r
ofonde
ur
mont
a
ge
12
32
52
AVERTISSEMENT
DANGER
