– Vérifier la libre roue de l’hélice.
– Toutes les parties (vis et écrous inclus) doivent être fixées fermement. Ne desserrer aucune vis !
– Comparer le courant nominal avec la plaque signalétique du modèle.
– Vérifier les vibrations et le bruit lors du test du ventilateur.

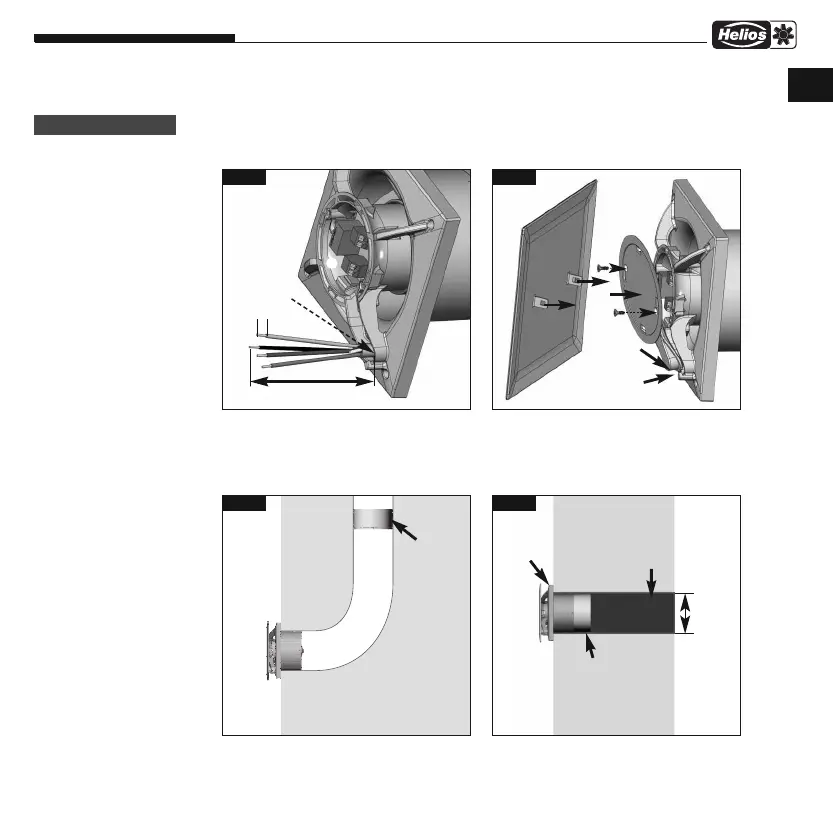

6.5 Montage
MiniVent M1/100/120
Notice de montage et d’utilisation
9
Fig. 12 Fig. 13
➊
➋
➌
100 mm
7 mm
Emboîter le couvercle
de fermeture du
bornier de raccordement
Colmatant
F
1. Emboiter le couvercle du bornier de raccordement
➋
,
dans la rainure, appuyer sur le caisson et serrer
fermement les vis.
2. Clipper la façade
➊
.
- Longueur de chaque fil : 100 mm
- Longueur de dénudage : 7 mm
- La gaine du câble doit être ôtée à ras du guide.
Fig. 15Fig. 14
Montage standard
WES 1.. ou
TWH 1..
Redresseur de
flux avec clapet
de fermeture
Installer le
redresseur de
flux avec clapet
de fermeture à
l’extrémité du
conduit ou faire
un montage
sans employer
le redresseur
de flux.
Ventilateur
Passage de
conduit
Coude à 90°
Montage dans un
environnement étroit
Côté pièce Extérieur
Perçage
M1/100 =
Ø 115 mm
M1/120 =
Ø 130 mm
AVERTISSEMENT
