– En cas de montage apparent, il faut briser l'encoche latérale d'entrée de câble dans le boîtier (fig. 9, Pos
➀
)!
– Le montage du câble de raccordement assure une étanchéité parfaite. Éloigner le câble de tout objet tranchant.
2. Percements
Positionner la virole, marquer l’emplacement des fixations et percer. Fixer en utilisant au minimum deux vis de fixation
avec chevilles.
3. Clapet anti-retour et redresseur de flux
– Lorsque l'appareil est encastré, le redresseur de flux doit être monté verticalement (fig. 8).
La grille pivote à 90° dans les deux sens.
– Avant le montage définitif, décoller les bandes de mousse (livrées d’usine) (fig. 8).
MiniVent M1/100/120
Notice de montage et d’utilisation
7

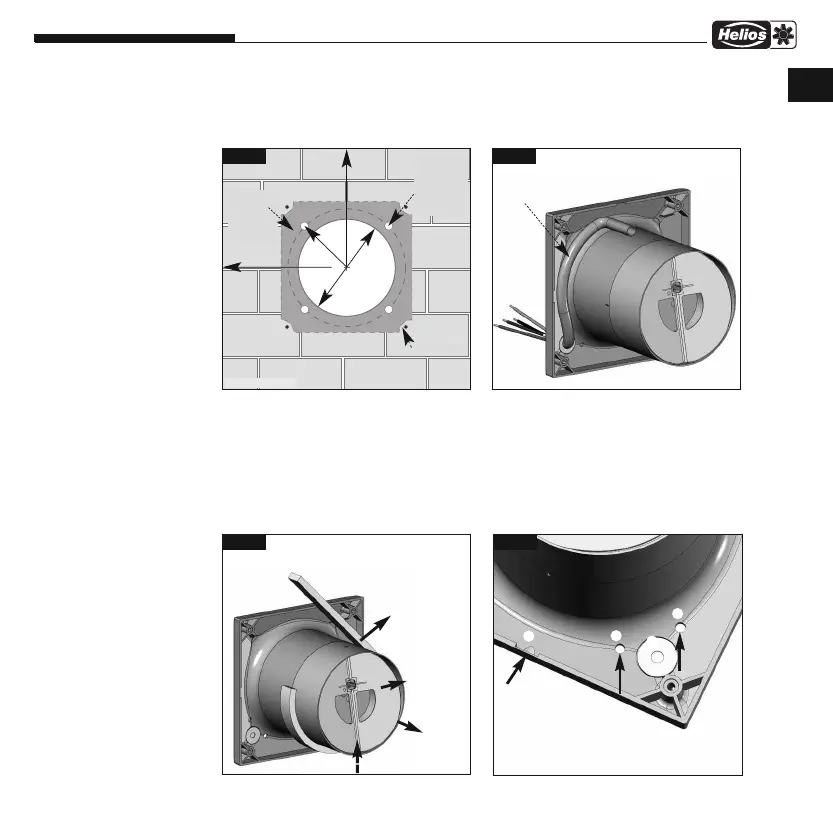

Fig. 6
Ø
100
mm
Ø
120
mm*
r=58 m
m
r=68 m
m
*
min. 90 mm
min. 90 mm
Sortie possi-
ble de câble
dans la zone
sombre
Percement
Sortie de
câbles
conseillée :
0-360 °,
angle
idéal : 45°
Fig. 7
I
ntroduction des câbles sous le boîtier.
Long. du câble hors du mur 180 mm
min.
* Type M1/120..
Fig. 8
Lors du montage de l’appareil,
le redresseur de flux
➎ doit êt-
re monté perpendiculairement
voir schéma). Arrêt constant
90°.
Redresseur de
flux
➎ amovible
Clapet
anti-retour
➏
amovible
➎
Fixer les
bandes de
mousse
vertical pour encastrement
dessus
sous
Fig. 9
➁
Trous d’écoulement des
condensats pour montage plafonnier.
➀
➀ Encoche pour
entrée des câbles, pour
montage apparent.
➁
➂
➁
F
