MiniVent M1/100/120
Notice de montage et d’utilisation
6
Toutes les informations et consignes suivantes sont destinées à un
électricien qualifié, certifié et autorisé !
6.0 Kit d’utilisation / Montage apparent
Ne déballer qu’au moment de l’installation, afin d’éviter tous dommages et salissures lors du transport ou sur le
chantier.
6.1 Préparation au montage mural ou plafond (apparent)
Bien suivre les consignes de sécurité de la section 1.2 !
Le ventilateur est livré de série en une seule unité, c’est-à-dire monté. Le montage et la mise en service doivent
s’effectuer avant l’assemblage de tous les autres composants et après le nettoyage, afin d’éviter tous dommages et
salissures de l’appareil de ventilation.
Après le déballage et avant le montage, les points suivants sont à vérifier :
– les dégâts de transport éventuels.
– les parties cassées ou tordues.
– la rotation libre de l’hélice.
6.2 Installation
Le MiniVent M1/100/120 est destiné à être monté directement dans le mur. Le boîtier ne doit pas être déformé ou
bombé, veiller à ce que la surface soit plate. Les ventilateurs ne peuvent être montés que sur des supports suffisam-
ment solides et porteurs, à l'aide des fixations adaptées. Il faut veiller à ce que le débit d'air entrant soit suffisant. Voir
éventuellement les indications de DIN 1946-6.
1. Sortie de câbles du mur
– La position de la sortie câble peut être choisie dans la zone sombre (fig.6).
– Distance de la sortie de câble, jusqu’au milieu du conduit : 58/68* mm pour une position variable sous le boîtier.
– Pour un montage simple, il convient de prévoir une sortie de câble comme dessiné sur le schéma (rotation possible
à 90°). La position idéale se situe à 45°, si la sortie de câble se trouve directement à l’endroit du guide.
– Diamètre intérieur du conduit : M1/100 = 100 mm et M1/120 = 120 mm.
– Distance jusqu’au coin de la pièce : min. 90 mm à partir du milieu du conduit.
MiniVent M1/100/120..
➍
➎
➏
➊

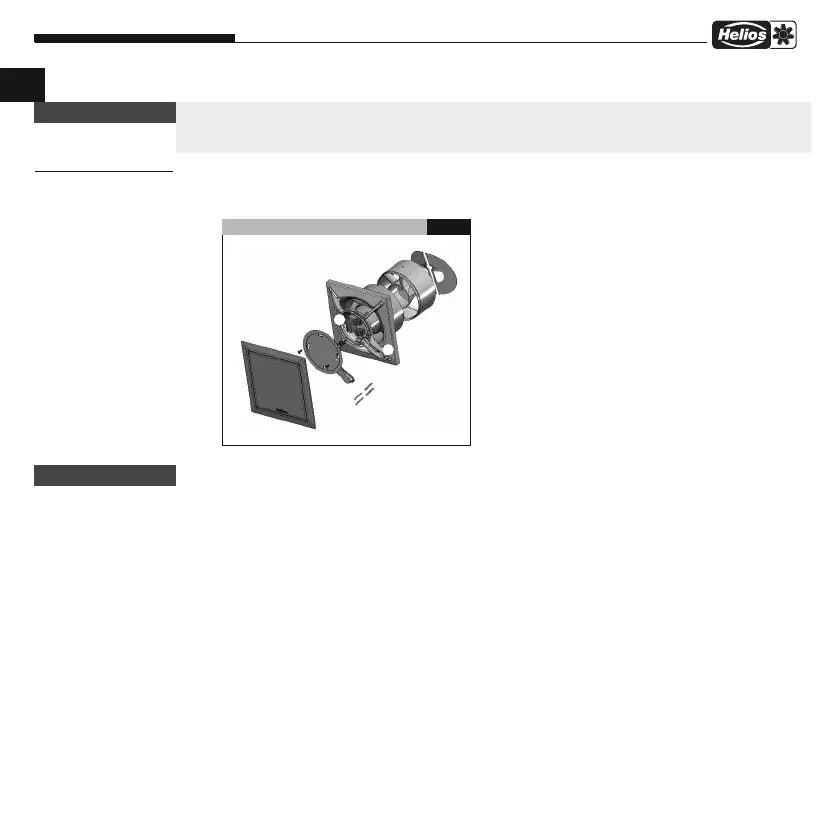

Fig. 5
➋
➊ Façade
➋ Couvercle du bornier de raccordement
2x vis de fixation incluses
➌ Platine de commande
➍ Virole en matière synthétique avec turbine
➎ Redresseur de flux démontable lorsque la profondeur
d’encastrement est restreinte
➏ Clapet anti-retour amovible
➐ Passe-câbles
➑ Kit de fixation
2x vis avec chevilles pour fixation murale inlcuses
➌
➐
➑
CHAPITRE 6
INSTALLATION
F
AVERTISSEMENT
ATTENTION
