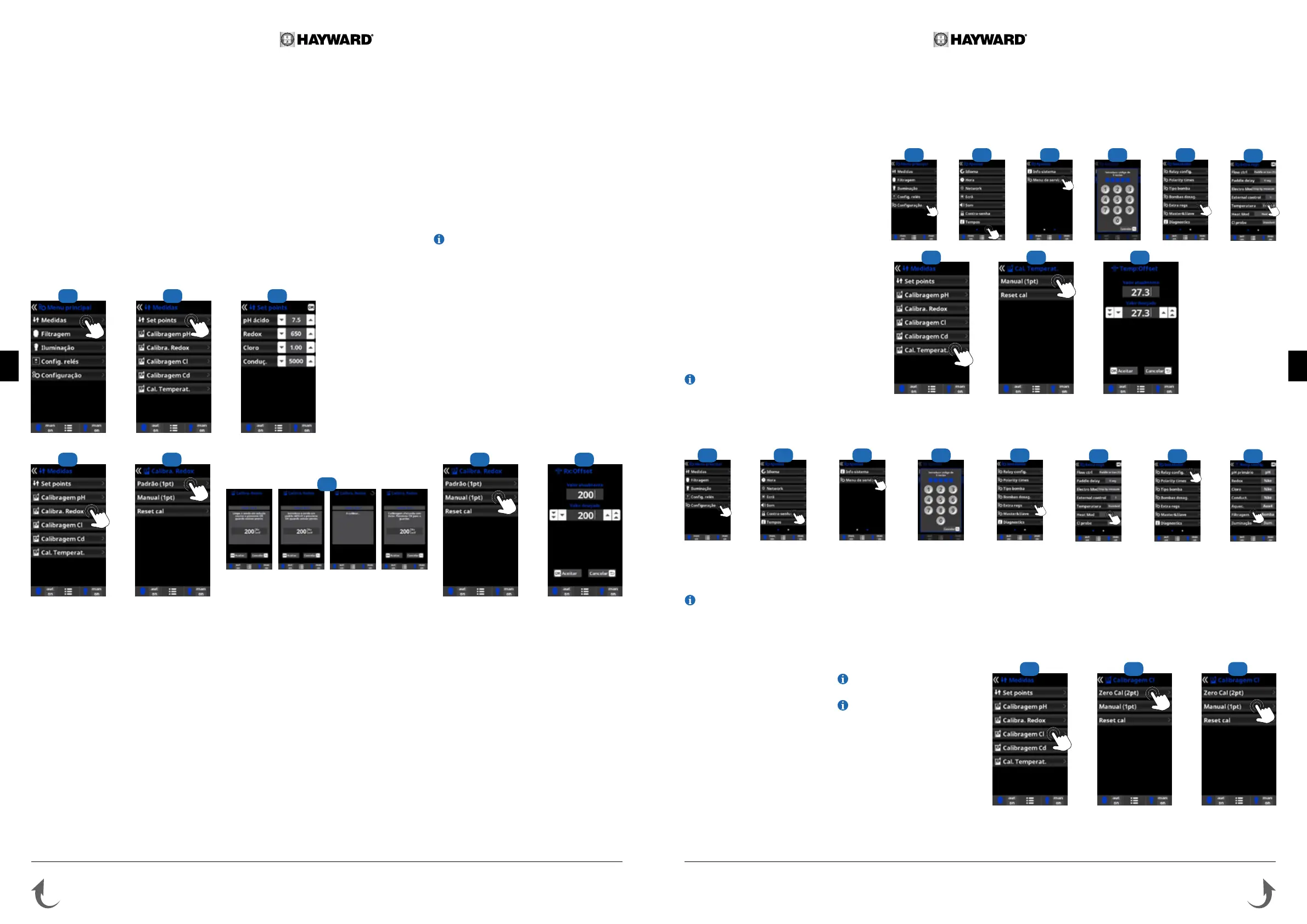

Página 14 de 20 Página 15 de 20Control Station NG Control Station NG
6b. Instalação e ativação da opção de Rx
1 2 4 5
1 Calibragem da sonda de redox: a Hayward
recomenda fazer a calibragem de dois em dois
meses durante a época de banho.
2 Calibragem utilizando soluções tampão: com
solução de referência 465 mV. Seguir as instruções
visualizadas no ecrã 3.
3 Procedimento de calibragem a seguir em
4 passos.
4 Calibragem manual: permite regular as sondas
num único ponto (sem solução tampão) -
recomendada apenas para ajustar pequenas
diferenças de medição.
5 Sem tirar a sonda da água, ajustar o valor
visualizado, utilizando as teclas de seta para cima /
para baixo, de modo a fazê-lo coincidir com o valor
medido (fotómetro ou outro aparelho de medição).
• Iniciar sempre o procedimento de calibragem com uma reinicialização da calibragem (Reset cal).
3
1 Abrir a tampa e inserir o cartão CHIP Rx na ranhura
Rx (ver o parágrafo 3C). Serão automaticamente
visualizados a leitura de Rx e o menu Medidas,
para congurar o valor de referência e efetuar a
calibragem da sonda.
2 Instalar a sonda com o respetivo suporte na
tubagem, ligar a sonda à caixa (ver o parágrafo 3D)
e voltar a fechar a tampa.
• A vida útil da sonda é de 1 ano. A Hayward
recomenda que seja calibrada todos os meses
durante a época de banho.
Funcionamento do módulo redox:
Por pré-conguração, quando a opção de redox se
encontra ligada, o relé AUX1 está programado para
alimentar uma bomba de injeção assim que o valor
de redox medido passar a ser inferior ao valor de
referência.
Instalação e manutenção da sonda de Rx:
1 A sonda de Rx é acondicionada “húmida”,
protegida por uma capa em plástico. As sondas
devem ser sempre mantidas húmidas. Se se deixar
secar as sondas, elas perderão denitivamente
a sua utilidade (não coberto pela garantia) e o
módulo de análise de Rx será inecaz.
2 Retirar a sonda de Rx da respetiva capa de
proteção em plástico e guardar esta última com
vista a uma utilização posterior (conservação
durante o inverno ou manutenção).
3 Introduzir a sonda no porta-sonda ou porta-sonda
de dois vasos (consoante as opções comandadas)
e apertar os suportes da sonda para vedar.
4 Vericar a vedação durante o arranque. Fazer as
diversas vedações com Teon, se necessário.
5 Após a instalação, conrmar que as sondas estão
em contacto permanente com a água da piscina.
Quando a bomba de ltragem está parada (mesmo
durante períodos longos), a água que ca nos
canos basta para proteger as sondas.
A injeção dos produtos de tratamento (cloro
líquido...) deve ser feita em último lugar na linha
de retorno da água, depois de passado todo o
equipamento (aquecimento, célula...). Fazer as
diversas vedações com Teon.
1 2 3
O valor pré-congurado é de 700 mV.
Ajustar o nível de redox
O nível de redox informa sobre o potencial de oxidação, ou seja, o poder de
desinfeção da água.
A última etapa de regulação do Control Station NG consiste em ajustar o valor de
referência do redox.
Para encontrar o nível ótimo de redox da piscina, seguir estas etapas:
1 Colocar em funcionamento o sistema de ltragem da piscina
(o sal deve ser uniformemente dissolvido na piscina).
2 Adicionar cloro à piscina até atingir um nível de 1 a 1,5 ppm.
Este valor é atingido com aproximadamente 1 a 1,5 g/m
3
de água.
O nível de pH deve oscilar entre 7,2 e 7,5.
3 Passados 30 min, vericar se o nível de cloro livre da piscina (kit de teste manual
DPD1) está entre 0,8 e 1,0 ppm.
4 Ver o valor de redox visualizado no ecrã e inserir esse valor como valor de
referência para a regulação do redox.
5 No dia seguinte, vericar os níveis de cloro livre (kit de teste manual DPD1) e
redox. Aumentar / diminuir a regulação se necessário.
Não esquecer vericar periodicamente (a intervalos de 2 a 3 meses) todos os
parâmetros da água (consultar o quadro de equilíbrio químico da água) e ajustar o
valor de referência de redox seguindo as etapas acima.
6d. Instalação e ativação de uma bomba de calor
1 Abrir a tampa, ligar o o da bomba de calor ao bloco terminal AUX4, utilizando um bucim (ver os parágrafos 3C e 3D) e voltar a fechar a tampa.
6c. Instalação e ativação da sonda de temperatura
1 3
1 Calibragem da sonda de temperatura:
permite regular as sondas num único ponto.
2 Calibragem manual.
3 Sem tirar a sonda da água, ajustar o valor visualizado,
utilizando as teclas de seta para cima / para baixo, de
modo a fazê-lo coincidir com o valor medido.
1 Abrir a tampa, ligar a sonda de temperatura ao bloco
terminal ºC, utilizando um bucim (ver os parágrafos
3C e 3D) e voltar a fechar a tampa.
2 Congurar a sonda de temperatura no menu de
serviço. Seguir o procedimento aqui ao lado e
contactar o seu instalador.
3 O valor da temperatura é visualizado ao cimo do
ecrã, à direita.
A ativação da sonda de temperatura dá acesso ao
modo de ltragem Smart.
A ativação de uma bomba de calor dá acesso aos modos de ltragem Aquecimento e Intelligent.
• Iniciar sempre o procedimento de calibragem com uma reinicialização da calibragem (Reset cal).
• Contacte o seu distribuidor para a conguração da sonda de temperatura.
• Contacte o seu distribuidor para instalar e congurar uma bomba de calor.
4
4
3 Aceder ao menu de serviço a partir do menu de conguração.
4 Inserir o código (contacte o seu distribuidor para obter o código).
5 Aceder ao menu Extra regs.
6 Selecionar o menu Heat.
7 Tocar em Relay cong.
8 Tocar até selecionar AUX4
9 No menu Filtragem, as opções de modo Aquecimento e Intelligent serão
automaticamente visualizadas. Selecionar e congurar um dos dois modos.
3
3
6
6
7
5
5
8
1
1
2
2
2
6e. Instalação e ativação da opção de cloro livre (sonda amperométrica)
• Iniciar sempre o procedimento de calibragem com uma reinicialização da calibragem (Reset cal).
• A Hayward recomenda calibrar a sonda de cloro livre com um elevado teor de cloro: entre 1 ppm e 1,2 ppm.
1 Abrir a tampa e inserir o cartão CHIP
CL na ranhura CL (ver o parágrafo
3C). Serão automaticamente
visualizados a leitura de cloro e
o menu Medidas, para congurar
o valor de referência e efetuar a
calibragem.
2 Instalar a sonda num bypass
seguindo as instruções da sonda.
3 Ligar os 3 os do utuador à placa
de extensão (ver o parágrafo 3C).
4 Ligar os 2 os da sonda à placa de
extensão (ver o parágrafo 3C).
5 Iniciar a calibragem da sonda.
O uxo deve ser constante no
suporte transparente para uma
medição ótima.
A vida útil da sonda é de 1 ano.
A Hayward recomenda que seja
calibrada todos os meses durante a
época de banho.
1 2 3
