Utilizar apenas peças de substituição de marca Hayward
®
Utilizar apenas peças de substituição de marca Hayward
®

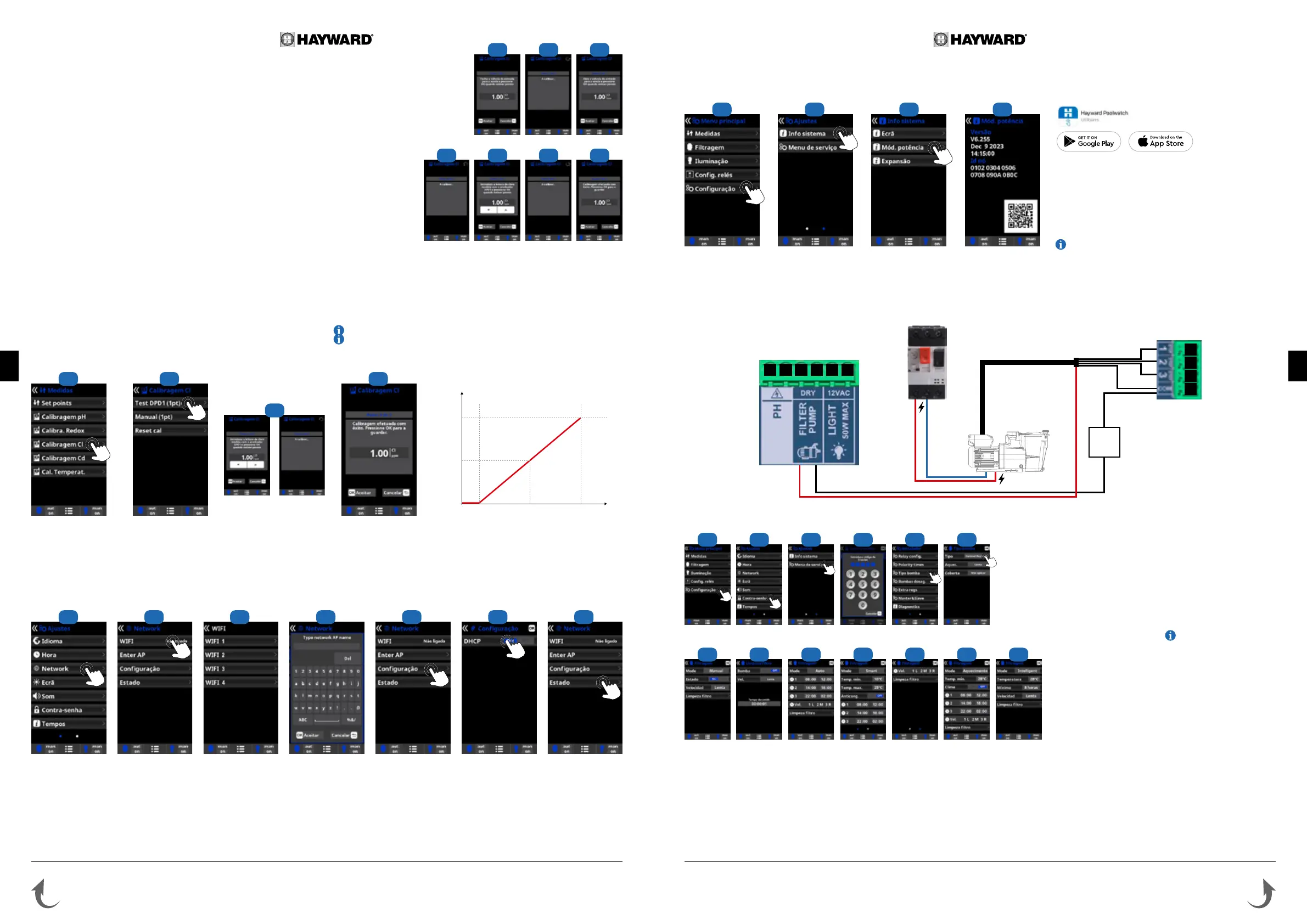

Página 16 de 20 Página 17 de 20Control Station NG Control Station NG
1
6f. Instalação e ativação da opção de cloro livre (sonda de membrana)
1 Calibragem da sonda de cloro livre de membrana: a Hayward recomenda fazer
a calibragem todas as semanas durante a época de banho.
2 Antes de iniciar a calibragem, medir o cloro livre da piscina (em ppm) fazendo
uma análise DPD1 e clicar em Test DPD1.
3 Passo 1 de 3: Introduzir o valor medido na análise DPD1 e tocar em OK.
4 Passo 3 de 3: Tocar em OK para validar a calibragem.
1 Abrir a tampa e inserir o cartão CHIP CL na ranhura CL (ver o parágrafo 3C).
Serão automaticamente visualizados a leitura de cloro e o menu Medidas, para
congurar o valor de referência e efetuar a calibragem.
2 Congurar a sonda de membrana 4-20 mA no menu de serviço.
3 Instalar a sonda num bypass seguindo as instruções da sonda.
4 Ligar os 3 os do pêndulo na placa de extensão (ver o parágrafo 3C).
5 Ligar os 2 os da sonda na placa de extensão (ver o parágrafo 3C).
6 Deixar que a sonda se polarize durante, no mínimo, 24 h.
7 Iniciar a calibragem da sonda após 24 h de funcionamento.
O uxo deve ser constante no suporte transparente para uma medição ótima.
A vida útil da sonda é de 1 ano. A Hayward recomenda que seja calibrada todos
os meses durante a época de banho.
• Iniciar sempre o procedimento de calibragem com uma reinicialização da calibragem (Reset cal).
• Contacte o seu distribuidor para a conguração da sonda de cloro livre de membrana.
• A Hayward recomenda calibrar a sonda de cloro livre com um elevado teor de cloro: entre 1 ppm e 1,2 ppm.
1 2 4
mA
ppm Cl2
4
5
10
12 20
3
0
1 Calibragem do cloro livre: a Hayward
recomenda fazer a calibragem todos os meses
durante a época de banho.
2 Calibragem com medidas de referência
(Fotómetro DPD1): seguir as instruções em
6 passos que aparecerão no ecrã (pontos 4 a 7).
3 Calibragem manual: Abrir a alimentação de
água e aguardar até que o valor de cloro livre
visualizado no ecrã que estável. Utilizando as
teclas de seta para cima / para baixo, ajustar o
valor visualizado até ele coincidir com o valor de
cloro livre medido na análise DPD1 (em ppm) e
tocar em OK.
4 Passo 1 de 6 - Calibragem CL do 1
o
ponto
(0 ppm): Interromper a circulação da água
através da sonda e aguardar que o valor
visualizado no ecrã da caixa desça para menos
de 0,10 ppm (entre 5 e 60 minutos). Tocar em OK
quando o valor estiver próximo de zero.
5 Passo 3 de 6 - Calibragem CL do 2
o
ponto:
Abrir a alimentação de água até 80-100 litros/h
e aguardar até o valor de cloro livre car estável
(entre 5 e 20 minutos). Tocar em OK quando o
valor estiver estável.
6 Passo 5 de 6 - Utilizando as teclas de seta para
cima / para baixo, ajustar o valor visualizado até
ele coincidir com o valor de cloro livre medido na
análise DPD1 (em ppm) e tocar em OK..
7 Passo 6 de 6 - Se este ecrã não for visualizado,
repetir o processo de calibragem.
4.1 4.2 4.3
5.1 5.2 6 7
6g. Instalação do módulo Wi-Fi ou Ethernet
1 Internet: uma vez ligado o módulo, ligar o aparelho. No menu Ajustes, é
visualizada uma opção “Network” (Rede).
2 WIFI: selecionar o menu WIFI para iniciar a pesquisa automática das redes
disponíveis.
3 Escolher a rede disponível apropriada.
4 Inserir a senha da rede selecionada utilizando o teclado. Para validar, tocar em
OK.
5 Conguração: se desejar congurar manualmente a ligação, ou se a
conguração automática falhar, pode modicar os parâmetros da rede neste
menu.
6 Manter a denição pré-congurada DHCP = ON.
7 Estado: visualiza as informações da sua ligação atual.
1 Abrir a tampa e ligar o módulo WI-FI na ranhura WIFI (ver o parágrafo 3C). É automaticamente visualizada a opção Network no menu Ajustes. O LED indicador de
alimentação permanece xo e o LED indicador de ligação pisca.
2 3 4 5 6
7
6h. Instalação e ativação de uma bomba de velocidade variável
• Para instalar e controlar uma bomba de 3 velocidades, contacte o seu distribuidor.
2 53
6
61
4
4 6
3 Aceder ao menu de
serviço a partir do menu de
conguração.
4 Inserir o código (contacte o
seu distribuidor para obter o
código).
5 Aceder ao menu Tipo
bomba.
6 Selecionar o tipo de
bomba. O tipo de bomba
pré-congurado é “standard”
(velocidade única).
Caso seja utilizada uma
bomba de velocidade
variável, selecionar
Velocidade variável A,
B, ou C. Neste caso,
é possível denir uma
das 3 velocidades pré-
conguradas (V1, V2, V3)
para o aquecimento e para
quando a coberta está
fechada.
Selecionar Velocidade
Var A para uma bomba
de velocidade variável
Hayward.
Depois de ter ligado uma bomba de velocidade variável, pode
atribuir individualmente a cada período de ltragem uma velocidade
diferente em função das necessidades.
V1 : L, V2 : M, V3 : R
Limpeza do ltro: Para limpar o ltro com uma bomba de
velocidade variável, é preferível usar a velocidade mais alta (V3).
Esquema de instalação de uma bomba de velocidade variável no Control Station NG
3 51 2
Disjuntor térmico /
Interruptor
Bomba
V1
V2
V3
Preto
Vermelho
N
P
Q
O
H MLKJI
•
Fio a
adicionar
• Depois de ligado o módulo à rede Wi-Fi com os dois
LED acesos com uma luz xa, pode registar-se no endereço
poolwatch.hayward.fr ou usando a aplicação Hayward
Poolwatch.
Tenha à mão a sua ID de nó (passos 8 a 11) e siga o
procedimento de registo. Se usar a aplicação, pode fotografar
o código QR diretamente para registar a piscina. Depois de
registado, poderá vigiar à distância os parâmetros do Control
Station NG usando a aplicação Hayward PoolWatch.
Apenas as redes Wi-Fi com frequência de 2,4 GHz são
aceites pelo módulo.
98 10 11
