Português
Português
PT
PT
Utilizar apenas peças de substituição de marca Hayward
®
Utilizar apenas peças de substituição de marca Hayward
®
Página 12 de 20 Página 13 de 20Control Station NG Control Station NG

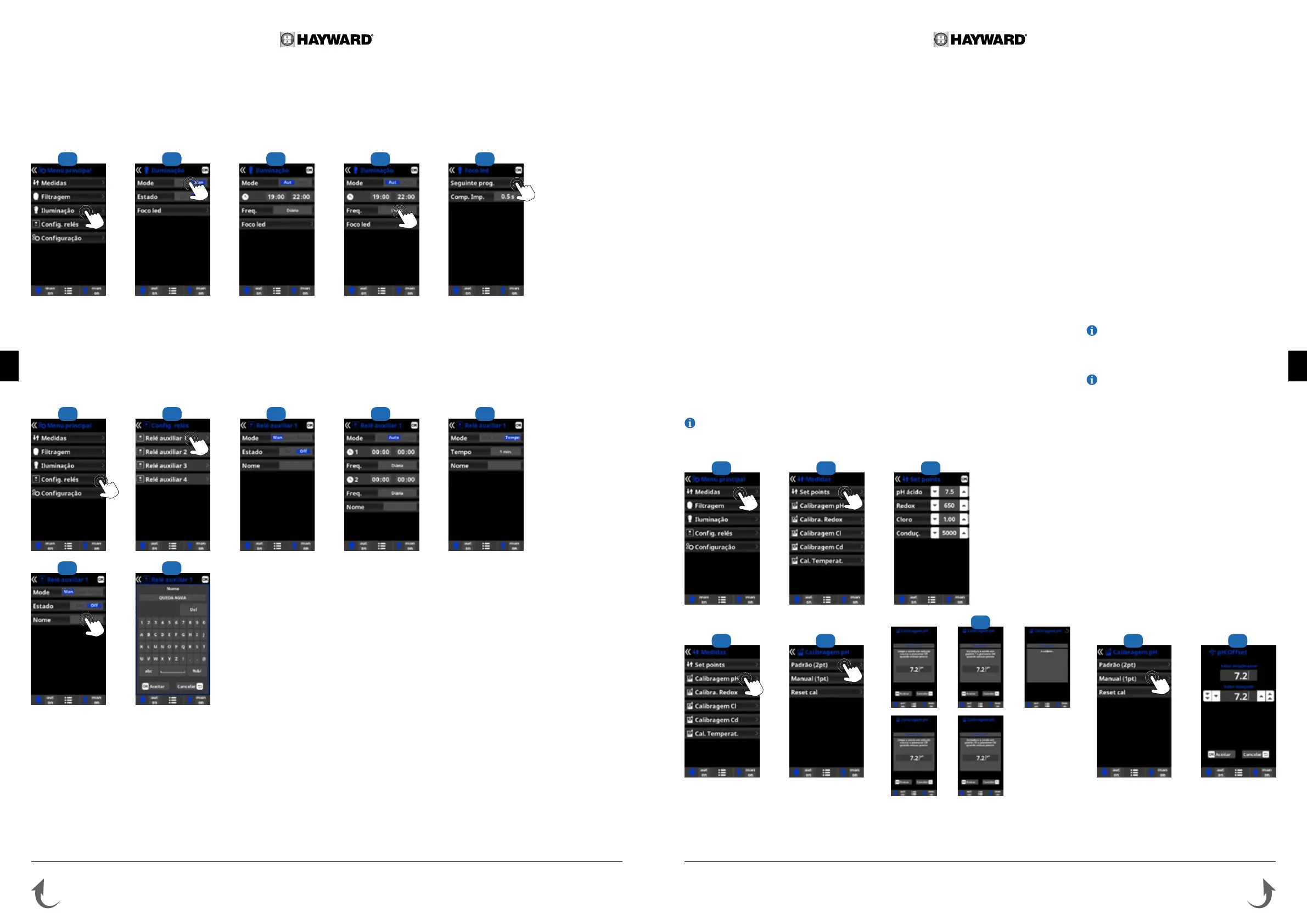

5e. Controlo e alimentação da iluminação
1 Iluminação.
2 Modo manual (ON/OFF).
3 Modo automático: a iluminação é ativada em função dos intervalos horários,
que permitem denir a hora de início e de m da iluminação. Os intervalos
horários podem ser programados com uma frequência diária, ou de intervalos
de 2, 3, 4, ou 5 dias, com frequência semanal, ou de intervalos de 2, 3, ou 4
semanas.
4 Foco LED: Se for usado um projetor LED de cor, será necessário aceder
ao menu para o congurar. Seleção das cores: este menu permite mudar
manualmente as cores e programar, em função do tipo de projetor LED, a
duração de impulsão necessária para o desle das cores e dos programas
(a pré-conguração é de 0,5 s, máximo 10 s).
• A caixa emite uma tensão de alimentação de 12 V CA 50 W máx.
• A produção de cloro é reduzida em 1/3 quando a iluminação é ativada.
1 2 3 4 5
5f. Controlo dos relés auxiliares
1 Relés auxiliares.
2 É possível controlar até 4 relés auxiliares
suplementares, no máximo (jatos de água, fontes,
iluminação do jardim, etc.). Este menu visualiza
e permite congurar os relés que se encontram
ainda disponíveis no seu equipamento.
3 Modo manual (ON/OFF).
4 Modo automático: é ativado em função dos
intervalos horários, que permitem denir a hora
de início e de m. Os intervalos horários podem
ser programados com uma frequência diária, ou
de intervalos de 2, 3, 4, ou 5 dias, com frequência
semanal, ou de intervalos de 2, 3, ou 4 semanas.
5 Modo temporizador: é programado um tempo de
funcionamento em minutos. De cada vez que tocar
na tecla do painel dianteiro associada ao relé, ele
será ativado pelo tempo programado. Esta função
é recomendada para o funcionamento temporizado
dos blowers de spas.
6 Nome dos relés : É possível designar
individualmente os relés auxiliares em relação à
função associada. Para validar, tocar em OK.
1 2 3 4 5
6 6
6a. Instalação e ativação da opção de pH
1
1
2
2 4 5
3
1 Calibragem da sonda de pH: a Hayward
recomenda fazer a calibragem todos os meses
durante a época de banho.
2 Calibragem utilizando soluções tampão.
(soluções tampão H7, pH10 e neutra). Seguir as
instruções visualizadas no ecrã 3.
3 Procedimento de calibragem a seguir em 7
passos.
4 Calibragem manual: permite regular as sondas
num único ponto (sem solução) - recomendada
apenas para ajustar pequenas diferenças de
medição.
5 Sem tirar a sonda da água, ajustar o valor
visualizado, utilizando as teclas de seta para cima /
para baixo, de modo a fazê-lo coincidir com o valor
medido (fotómetro ou outro aparelho de medição).
1 Abrir a tampa e inserir o cartão CHIP pH
na ranhura PH (ver o parágrafo 3C). Serão
automaticamente visualizados a leitura de pH
e o menu Medidas, para congurar o valor de
referência e efetuar a calibragem.
2 Ligar a bomba doseadora ao bloco terminal de pH
utilizando um bucim (ver os parágrafos 3C e 3D) e
voltar a fechar a tampa.
3 Instalar a sonda com o respetivo suporte na
tubagem e ligar a sonda à caixa (ver o parágrafo
3D).
• Seguir as instruções da bomba de pH para a
injeção do líquido.
• A vida útil da sonda é de 1 ano. A Hayward
recomenda que seja calibrada todos os meses
durante a época de banho.
Ligação da bomba doseadora de pH:
1 Ligar a boca de aspiração: inserir o tubo de
aspiração em PVC (transparente) até ao fundo da
união cónica da boca de aspiração, enroscar a
porca de aperto e colocar a boca de aspiração no
fundo do depósito que contém o produto químico a
dosear.
2 Ligar os tubos de aspiração e de descarga:
desenroscar as porcas de aperto da bomba,
inserir o tubo de aspiração em PVC (transparente)
à esquerda e o tubo de descarga PE (opaco) à
direita até ao fundo da união cónica e enroscar as
porcas de aperto.
3 Ligar a válvula de injeção: desenroscar a porca e
inserir o tubo de descarga PE (opaco) até ao fundo
da união cónica e enroscar a porca de aperto.
Enroscar a válvula no suporte previsto para o efeito
na célula, com Teon.
Funcionamento da bomba doseadora de pH
líquido:
A bomba é ativada em função do valor de
referência denido no menu “Medidas” - “Set
points” (Valores de referência) - “pH ácido” (valor
de referência < pH da água). O tempo máximo de
doseamento vem pré-congurado para 120 min
para evitar a acidicação da água (AL3). O modo
de injeção é o modo proporcional: 10 minutos
ON (variável consoante a diferença entre o valor
medido e o valor de referência) + 5 minutos OFF
(xo). É possível dosear tanto o ácido como a base
(contacte o seu instalador). A bomba possui um
interruptor para ligar e desligar.
• O tubo Santoprene da bomba peristáltica tem uma
vida útil de 2 anos. A Hayward recomenda que seja
substituído todos os anos.
Instalação e manutenção da sonda de pH:
1 A sonda de pH é acondicionada “húmida”,
protegida por uma capa em plástico. As sondas
devem ser sempre mantidas húmidas. Se se deixar
secar as sondas, elas perderão denitivamente
a sua utilidade (não coberto pela garantia) e o
módulo de análise do pH será inecaz.
2 Retirar a sonda de pH da respetiva capa de
proteção em plástico e guardar esta última com
vista a uma utilização posterior (conservação
durante o inverno ou manutenção).
3 Introduzir a sonda no porta-sonda ou porta-sonda
de dois vasos (consoante as opções comandadas)
e apertar os suportes da sonda para vedar.
4 Vericar a vedação durante o arranque. Fazer as
diversas vedações com Teon, se necessário.
5 Após a instalação, conrmar que as sondas estão
em contacto permanente com a água da piscina.
Quando a bomba de ltragem está parada (mesmo
durante períodos longos), a água que ca nos
canos basta para proteger as sondas.
A injeção dos produtos de tratamento (ácido...)
deve ser feita em último lugar na linha de retorno
da água, depois de passado todo o equipamento
(aquecimento, célula...). Fazer as diversas
vedações com Teon.
Todos os tipos de ácido (sulfúrico, clorídrico e
misto) são compatíveis. A Hayward recomenda a
utilização de ácido sulfúrico.
• Iniciar sempre o procedimento de calibragem com uma reinicialização da calibragem (Reset cal).
3
O valor pré-congurado é de 7,2.
6. LIGAÇÕES E CONFIGURAÇÃO DOS PERIFÉRICOS
A utilização de ácido como o bissulfato de sódio para regular o pH da piscina é desaconselhada, especialmente em regiões áridas em que a água da piscina esteja
exposta a uma evaporação signicativa e não seja habitualmente diluída com água da rede. Este ácido pode provocar um aumento de subprodutos que podem danicar
o eletrolisador.
