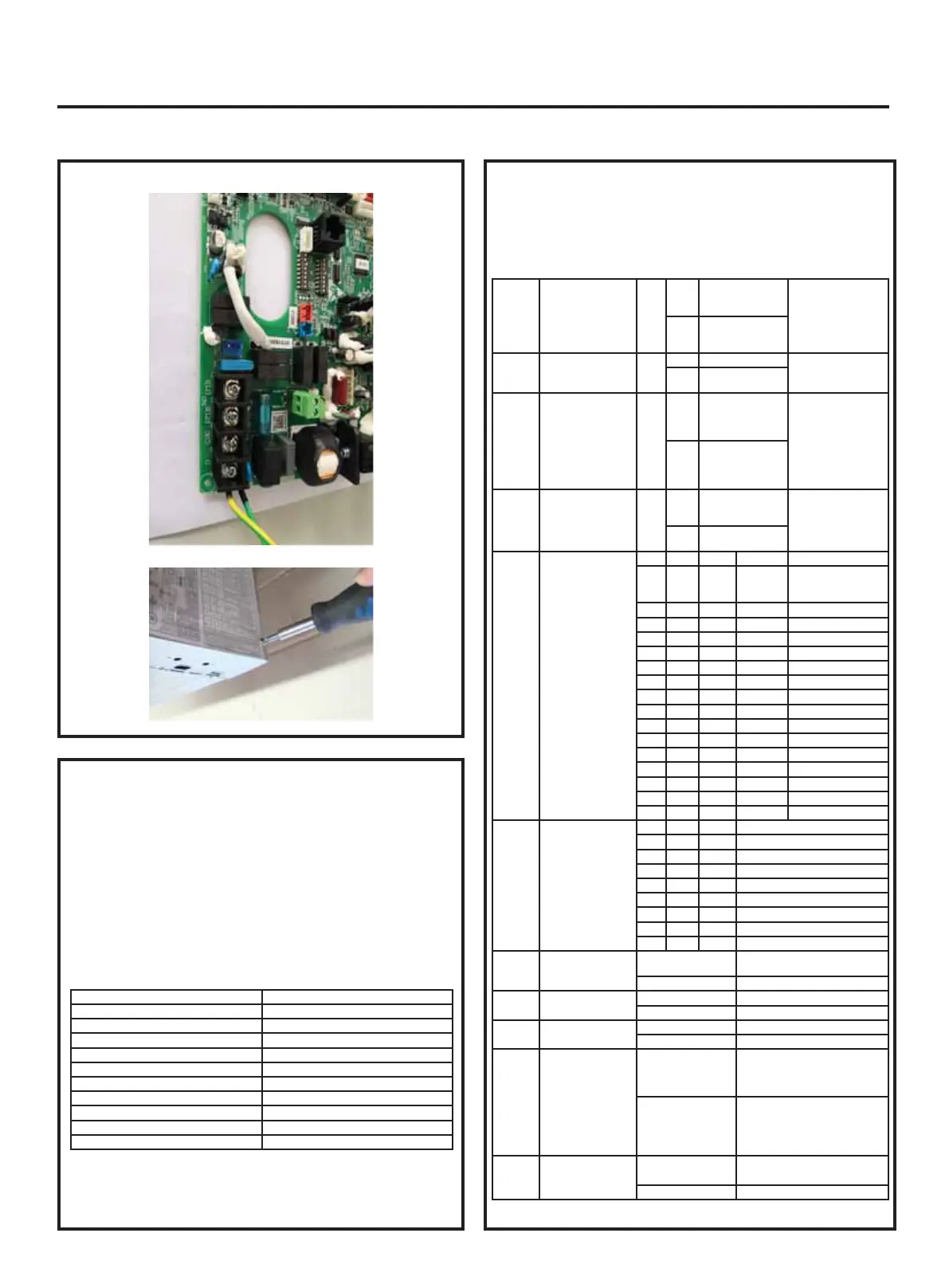

31-5000795 Rev. 0 25
Instructions d’installation
Étape 2 - Montage de l’appareil (Cont.)
G. Cont.
I. DIP Switch Settings (cont.)
Après avoir raccordé le fil de cuivre à 14/4 torons au bornier, vous
devez vérifier le groupe de commutateurs DIP sur le circuit imprimé.
Vous devez vous assurer que tous les commutateurs sont dans la
bonne position, y compris un réglage de pression statique externe
fourni par l’utilisateur, conformément au tableau ci-dessous.
SW3_1 Air frais spécial
(zone particulière
du Canada)
[1] ON Fonction
spéciale Fresh
Air valide
Réglage d’usine
par défaut: OFF
OFF Fonction
spéciale d’air
frais invalide
SW3_2 Réservé [2] ON Réservé Réglage d’usine
par défaut: OFF
OFF Reserve
Réservé d
SW3_3 Auxiliaire
chauffe-eau
[3] ON Appareil de
chauffage
auxiliaire
Fonction valide
Réglage d’usine
par défaut: OFF
OFF Appareil de
chauffage
auxiliaire
Fonction invalide
SW3_4 Conduit mince ou
CONDUIT MESP
[4] ON CONDUIT
MESP (niveau
10 ESP)
Réglage d’usine
par défaut: selon
le modèle
OFF Slim DUCT
(niveau 10 ESP)
SW3_5
SW3_6
SW3_7
SW3_8
Adresse IDU
pour le groupe de
contrôleurs câblés
Application de
contrôle
[5] [6] [7] [8] IDU Address
OFF OFF OFF OFF 0# (Principale)
(Réglage d’usine
par défaut)
OFF OFF OFF ON 1# (subordonnée)
OFF OFF ON OFF 2# (subordonnée)
OFF OFF ON ON 3# (subordonnée)
OFF ON OFF OFF 4# (subordonnée)
OFF ON OFF ON 5# (subordonnée)
OFF ON ON OFF 6# (subordonnée)
OFF ON ON ON 7# (subordonnée)
ON OFF OFF OFF 8# (subordonnée)
ON OFF OFF ON 9# (subordonnée)
ON OFF ON OFF 10# (subordonnée)
ON OFF ON ON 11# (subordonnée)
ON ON OFF
OFF 12# (subordonnée)
ON ON OFF ON 13# (subordonnée)
ON ON ON OFF 14# (subordonnée)
ON ON ON ON 15# (subordonnée)
SW1_1
SW1_2
SW1_3
Capacité
[1] [2] [3] Capacité
OFF OFF OFF 9000BTU/h
ON OFF OFF 12000BTU/h
OFF ON OFF 18000BTU/h
ON ON OFF 24000BTU/h
OFF OFF ON Réservé
ON OFF ON Réservé
OFF ON ON Réservé
ON ON ON Réservé
SW1_4 Carte de chambre OFF Carte de chambre non valide
(par défaut)
ON Carte de chambre valide
SW1_5 Pompe à chaleur /
Cool uniquement
OFF Pompe à chaleur (par défaut)
ON Cool seulement
SW1_6
Air frais / E.A.O OFF Air frais valide (par défaut)
ON Sortie d’alarme externe valide
SW1_7 Avis de
changement
de filtre /
fonctionnement
du ventilateur
de l’U.I. lorsque
temp. de
consigne (refroid.)
est atteinte
OFF Pas d’avis de changement de
filtre / arrêt du ventilateur lorsque
la température de consigne est
atteinte (valeur d’usine)
ON Avis de changement de filtre
/ ventilateur reste en marche
lorsque la température de
consigne est atteinte (valeur
d’usine)
SW1_8 Amérique du Nord
/ NON-Amérique
du Nord
OFF Zone Amérique du Nord
(USA et Canada) (par défaut)
ON NON Amérique du Nord
H. Réglage de la pression statique extérieure
À l’aide d’une commande câblée
Réglage de la commande câblée QACT17A
1 Une fois le rétroéclairage allumé sur la commande
câblée, maintenez une pression sur les boutons FAN
et TEMP + durant 10 secondes.
2. La sélection de la pression statique apparaîtra dans le
coin supérieur droit.
3 On peut ajuster a valeur des grades ESP en pressant
le bouton TEMP+ ou TEMP-.
4 Pressez le bouton FAN pour confirmer la modification.
Niveau de PSE (grade PSE)
1
0.10 in WC.
2 0.15 in WC.
3 0.20 in WC.
4 0.28 in WC.
5 0.36 in WC.
6 0.40 in WC.
7 0.44 in WC.
8 0.48 in WC.
9 0.52 in WC.
10 0.60 in WC.
Utilisez les boutons fléchés Haut et Bas pour
régler le niveau de la pression statique. Puis
pressez SET pour confirmer.
