24
31-5000795 Rev. 0
Instructions d’installation
G.
Acheminez le câble d’alimentation/de communication
toronné à 4 conducteurs de calibre 14AWG et le
câble de la commande à distance câblée à l’unité de
traitement d’air. Assurez-vous d’attacher le câble à
l’aide d’un réducteur de tension.. Utilisez les rondelles
de réduction et un connecteur approprié pour fixer le
câble d’alimentation/de communication sur l’unité. Le
câble de la commande à distance câblée pénétrera
dans l’unité par un passe-fils en caoutchouc. Le câble
à 4 conducteurs se branche sur le bornier aux bornes
(L1), 2(L2), 3(C) et à la terre. Le câble de la commande
à distance câblée se branche à la carte principale de
l’unité de traitement d’air au connecteur CN1 (ABC).
Réinstallez le couvercle du boîtier électrique.
Le câblage de connexion entre les unités extérieures
et intérieures doit être un câble SOOW 14-4 (calibre
14, 4 conducteurs). Il est recommandé d’effectuer les
connexions de fil avec des cosses ouvertes. Si des
cosses ouvertes ne sont pas utilisées, les fils ne doivent
pas être torsadés avant de les raccorder aux bornes à
vis. Tous les fils des câbles doivent être serrés à la borne
sans effilochage. Le câble doit être fixé à l’aide de la
bride antitraction.

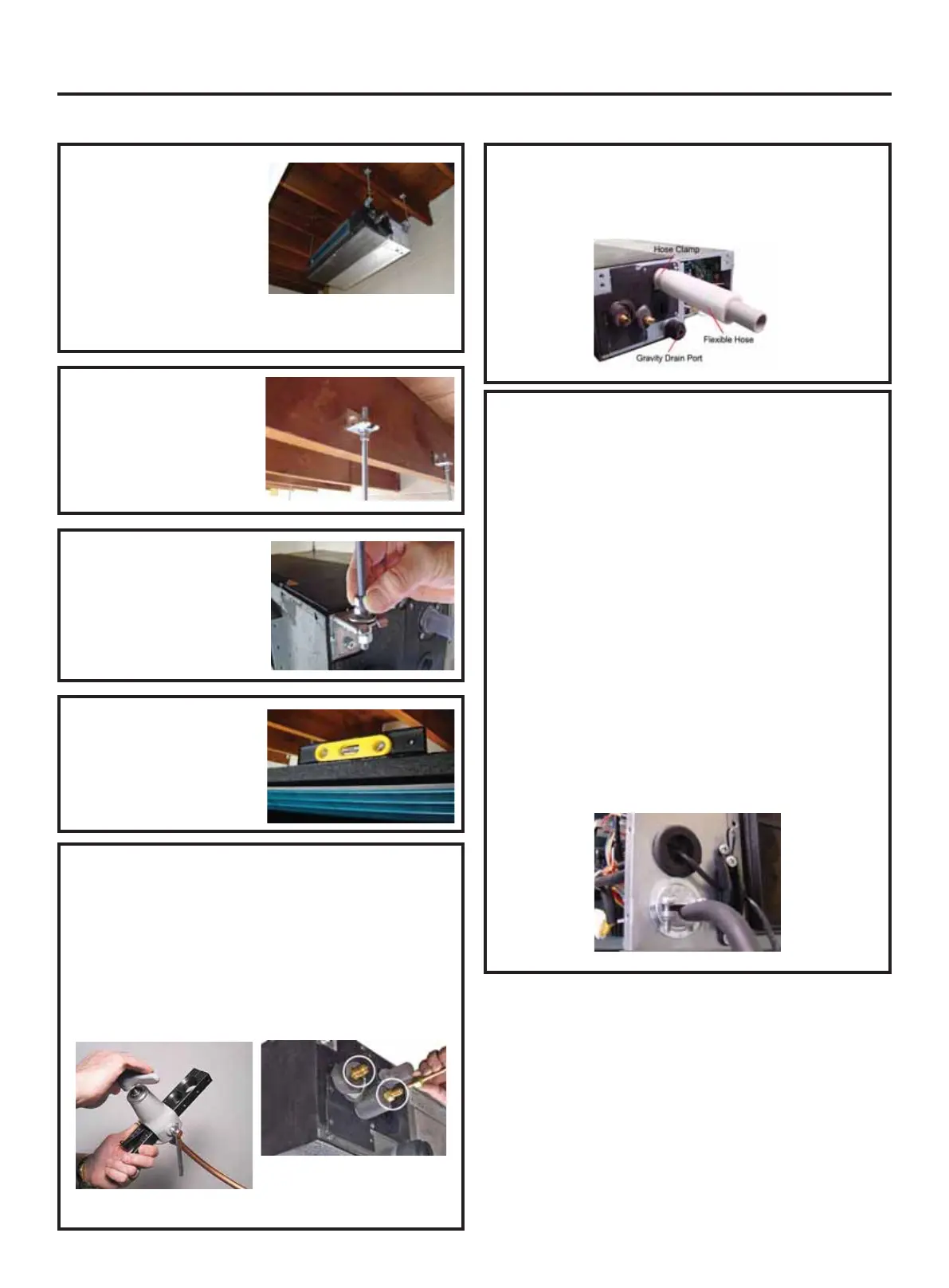

Étape 2 - Montage de l’appareil
A. Déterminez
l’emplacement et utilisez
le gabarit (inclus dans la
boîte) pour marquer la
position des tiges filetées.
Installez la quincaillerie
nécessaire au montage
des tiges filetées.
Choisissez toujours un
endroit suffisamment
solide pour supporter la
totalité du poids.
B. Installez les tiges filetées
sur la quincaillerie fixée à
la structure.
D. À l’aide d’un niveau,
ajustez les écrous sur les
tiges filetées pour obtenir
une lecture de niveau d’un
côté à l’autre et d’avant en
arrière.
C. Soulevez l’unité canalisée
et placez les tiges filetées
dans les quatre pieds de
montage à chaque coin.
F. Raccordez la flexible d’évacuation gris fourni sur le tuyau
d’évacuation de la pompe à condensats. Serrez la bride
fermement. À l’aide d’un tuyau PVC 3/4 po, raccordez
le flexible au système d’évacuation du condensat du
bâtiment.
E.
Alésez l’intérieur et l’extérieur de la tubulure de réfrigérant
où une coupe a été faite. Usez de précautions pour
empêcher que des particules de cuivre ne s’introduisent
dans la tubulure. Installez les raccords coniques de
l’usine sur la tubulure de réfrigérant à l’aide d’un outil à
évaser pour R-410A SEULEMENT. Appliquez une petite
quantité d’huile pour réfrigérant sur l’arrière des raccords
coniques et les filetages. Serrez les raccords coniques
avec une clé dynamométrique et une clé d’appoint
aux couples de serrage qui figurent dans le manuel
d’installation de l’unité extérieure.
