31-5000795 Rev. 0 23
Instructions d’installation

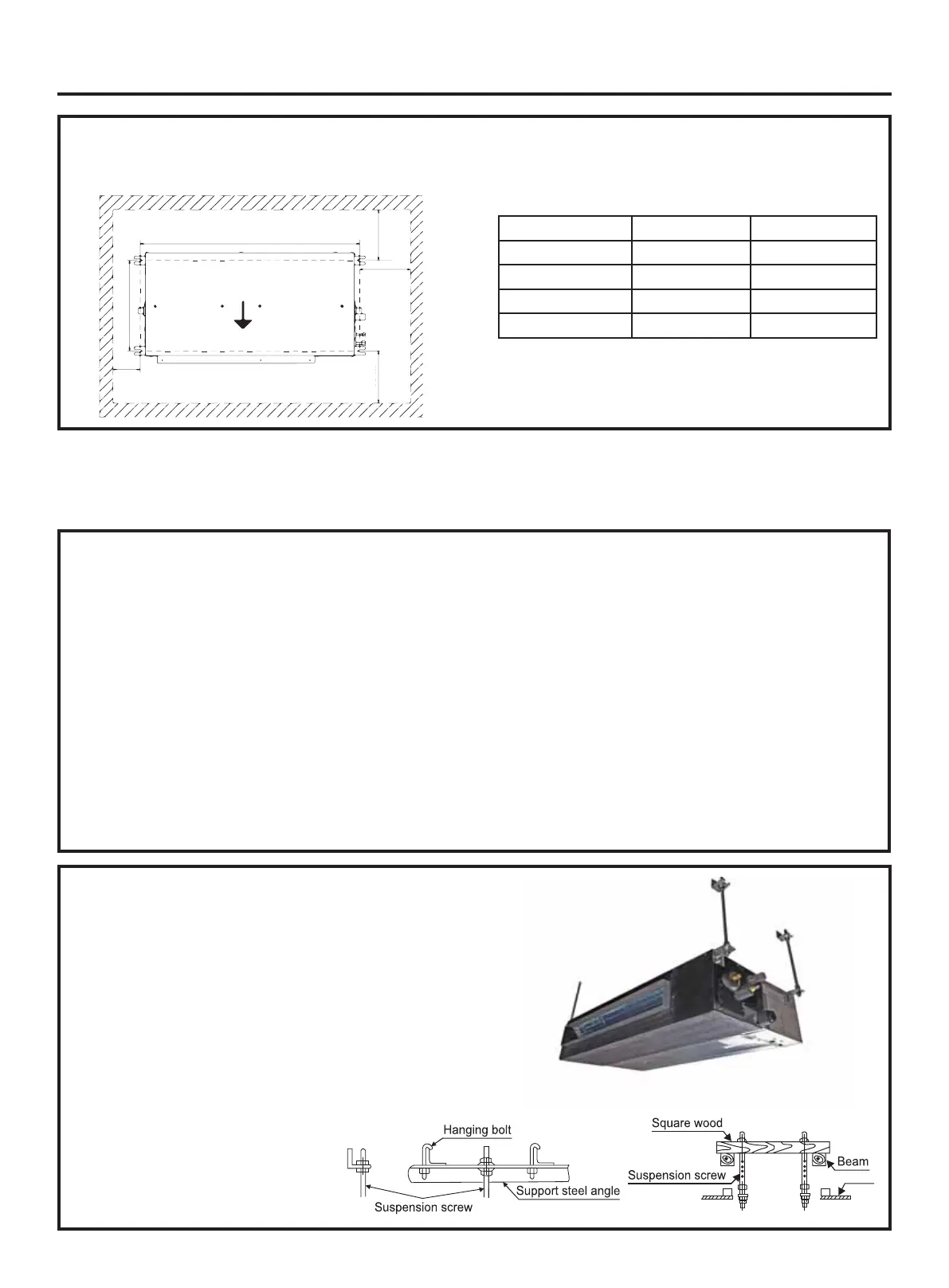

DÉGAGEMENTS ET DIMENSIONS MINIMAUX (L’aspect peut variert)
Cette illustration est pour référence seulement. L’aspect de votre produit peut être différent. Lisez votre manuel avant
l’installation. Expliquez le fonctionnement de l’appareil à l’utilisateur selon ce manuel.
Étape 1 – Préparation
Modèle A- Pouces (mm) B- Pouces (mm)
USYM09UCDS (A)
27 1/2 (700) 27 1/2 (700)
USYM12UCDS (A)
27 1/2 (700) 27 1/2 (700)
USYM18UCDS (A)
43 3/8 (1100) 27 1/2 (700)
USYM24UCDS (A)
43 3/8 (1100) 27 1/2 (700)
Air Flow
> 12 in
> 12 in
> 12 in
> 6 in
B
A
A. Sélection de l’emplacement:
• Placez l’unité au-dessus du plafond ou dans la zone
de soffite où il y a suffisamment d’espace pour la
placer.
• Placez l’unité là où le tuyau d’évacuation peut être
installé adéquatement.
• Placez l’unité là où l’air d’entrée et de sortie de l’unité
intérieure ne sera pas obstruée.
• N’installez pas l’unité dans un endroit où il y a de
l’huile lourde ou de l’humidité (p.ex. cuisines et
ateliers)
• N’installez pas l’unité dans un endroit où sont utilisés
ou entreposés des gaz corrosifs (p.ex. gaz d’acide
sulfurique) ou caustiques (diluant ou essence).
• Choisissez un endroit suffisamment solide pour
supporter le poids de l’unité, où le mouvement de l’air
n’ajoutera pas au poids et aux vibrations de l’unité et
où le bruit de fonctionnement se sera pas amplifié.
L’endroit doit également être suffisamment solide pour
amortir les vibrations de l’unité et annuler le bruit de
fonctionnement.
• Placez l’unité dans un endroit qui sera exempt
d’impact sur les occupants, les composants du
bâtiment ou les biens de valeur.
• Laissez suffisamment d’espace pour l’entretien.
• Placez l’unité à au moins 3 pi (1 m) des sources
pouvant générer du brouillage électronique.
REMARQUES:
• Le réfrigérant R-410a est sûr, non toxique et
ininflammable. Cependant, si la concentration de
réfrigérant dans le cas d’une fuite est préoccupante,
ajoutez un supplément de ventilation.
B. Montage des tiges filetées:
L’unité à conduits doit être montée sur la structure du
bâtiment à l’aide de tiges filetées. Utilisez le gabarit
d’installation imprimé sur l’emballage d’expédition.
Les tiges filetées doivent recevoir des rondelles et des
écrous permettant de régler la hauteur et le niveau de
l’unité.
Les tiges filetées et les supports de fixation seront
achetées localement. Le matériel requis pour monter
l’unité:
• Tiges filetées 3/8 po (4)
• Supports de montage (4)
• Rondelles
• Écrous (double illustré à l’étape 2C)
• Gabarit d’installation
