26
31-5000795 Rev. 0
Instructions d’installation
Étape 3 - Connexions électriques
Étape 4 - Vérification des fuites et évacuation
Reportez-vous au manuel d’installation de la section extérieure pour la procédure recommandée.
Connexions électriques des unités intérieure et extérieure
Câble de cuivre toronné calibre 14AWG seulement. (Commande centrale non utilisée)
Maintenez une distance de 10 pi (3 m) jusqu’au câblage de la TV, la radio ou tout câblage de
communication.
REMARQUE : &RQVXOWH]OHPDQXHOG¶XWLOLVDWLRQHWG¶LQVWDOODWLRQGXFRQWU{OHXU¿ODLUHSRXUSOXVG¶LQIRUPDWLRQV

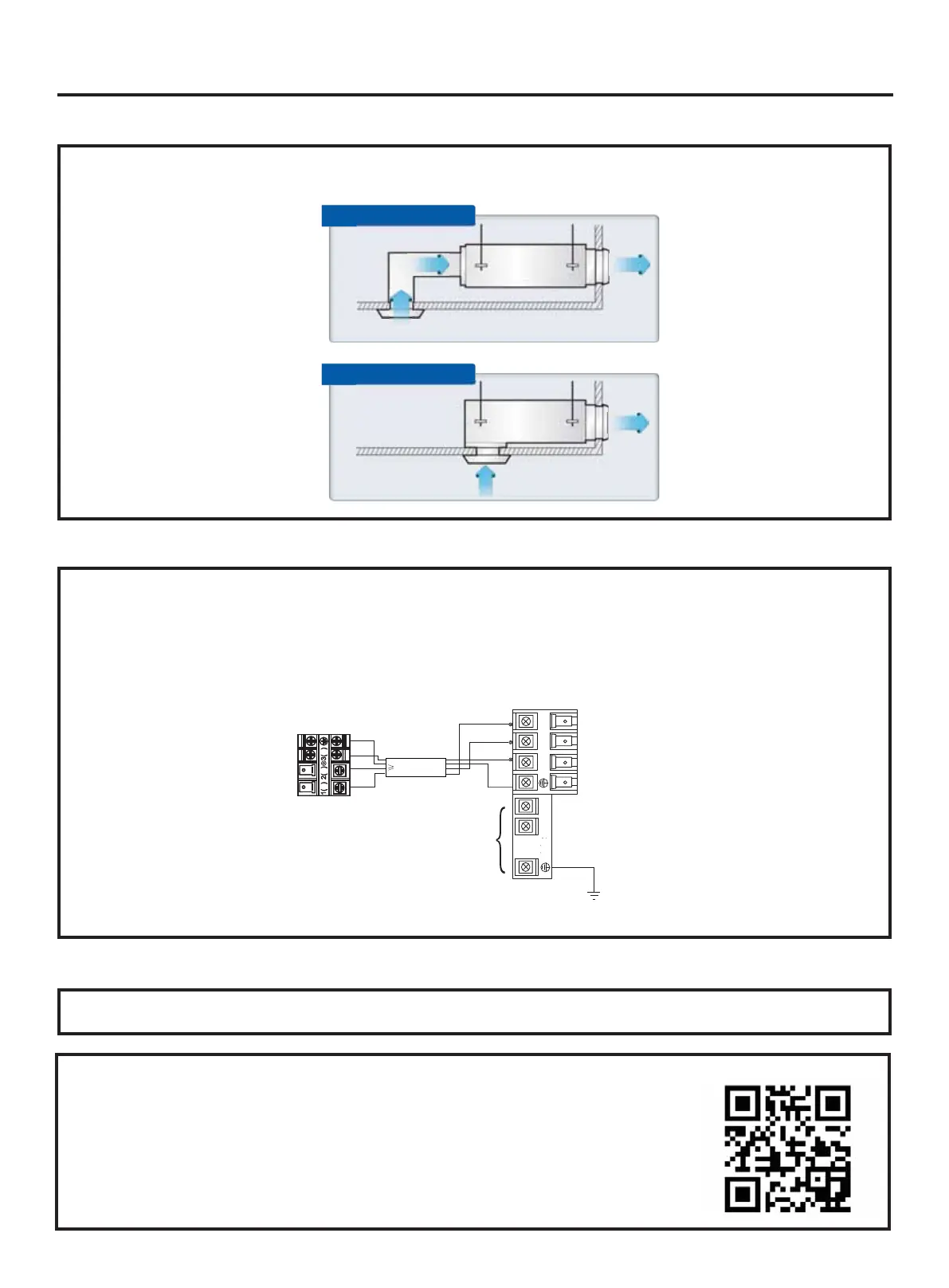

H. L’unité est maintenant prête pour le raccordement aux conduits. La conduite de retour d’air peut être installée
comme une entrée par l’arrière ou par le bas.
Rear side air inlet
B
ottom side air inlet
Diffuser
Return Duct
Diffuser
Return Duct
Étape 2 - Montage de l’appareil (Cont.)
Outdoor unit
3
2
Power
Wiring
1
)
(
L1
)
(
L2
)
(
C
L1
(
L2
C
L1 L2 C
3
2
1
)
(
)
)
(
Indoor uni
t
3wire 14AWG
Control Wiring
Indoor Unit Terminal Block
Outdoor Unit Terminal Block
Appariement Wi-Fi
1. Téléchargez l’application “GE SmartHQ” sur Google Play (Android) ou Apple (IOS).
Après le téléchargement de l’application :
2. Ouvrez l’application.
3. Sélectionnez « Sign In » (se connecter).
4. Connectez-vous à votre compte ou enregistrez-vous comme nouvel utilisateur.
5. Sélectionnez l’icône « + » pour ajouter un nouvel
appareil et suivez les instructions de
l’application.
