РУССКИЙ
УСТАНОВКА ИЗДЕЛИЯ
______________________
Установка вытяжки на
дымоход
Подключите вытяжку к электро-
сети перед установкой дымохода.

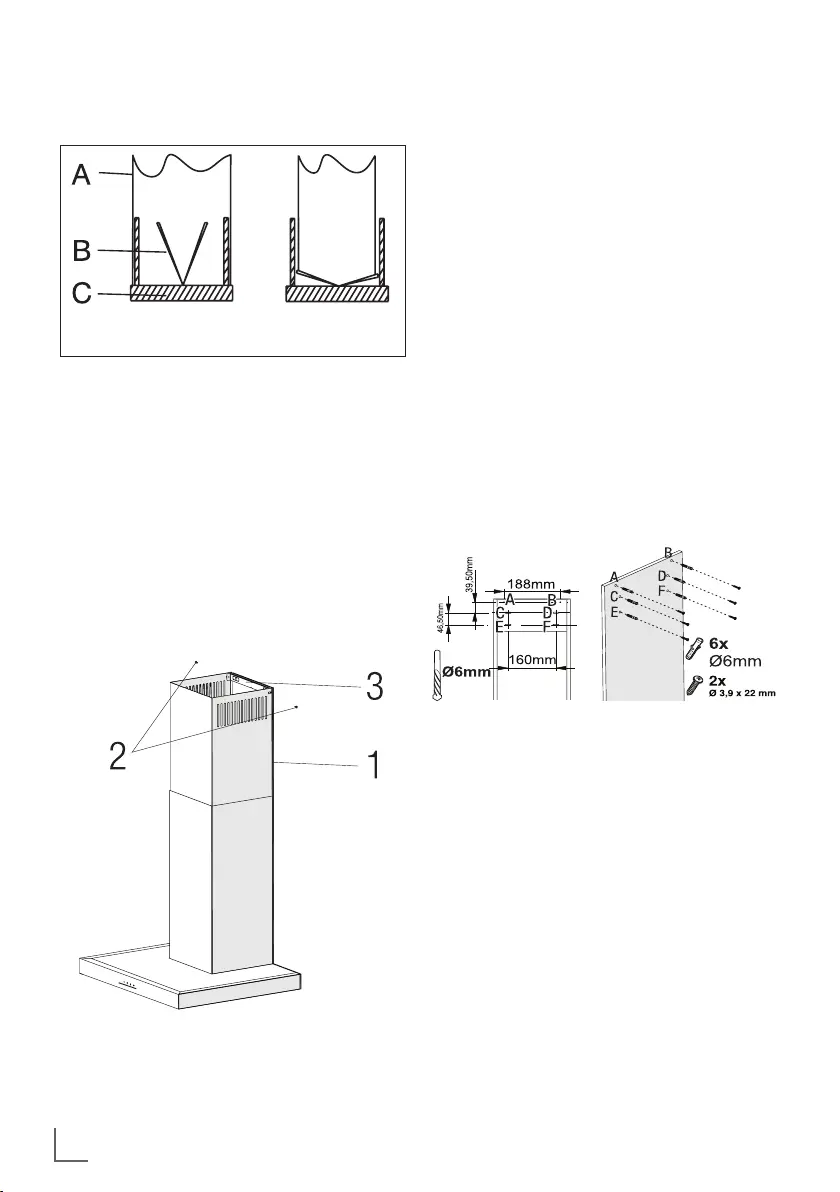

Наденьте пластины дымохода на
корпус.
Установите пластину дымохода на
крепежную пластину дымохода, ко
-
торая крепится к стене с ее верхних
внешних краев (Рисунок 12).
(Рисунок 12)
1. Внутренний дымоход
2. Винт 3,5x9,5
3. Соединительная пластина
вытяжной трубы
(Рисунок 11)
Ok Not Ok
(a) (b)
ОК Не ОК
Установка воздушной
заслонки
При использовании с угольным
фильтром в комплекте с прибором
поставляется воздухозаборник,
предназначенный для повторно-
го выпуска воздуха, очищенного
с помощью угольного фильтра, из
перфорированного отверстия на
дымоходе. Соберите дефлектор,
как показано ниже.
(Рис. 13)
Посередине соединительной пла-
стины дымохода имеется язычок.
Поместите среднюю точку данно-
го язычка на линию, которая на-
рисована перпендикулярно сте-
не. Выровняйте по горизонтали
и отметьте отверстия с помощью
ручки, в которых соединительная
пластина будет установлена (Ри-
сунок 13/А, В).
Просверлите отмеченные точки
Ø6 мм сверлом и вставьте два
пластиковых штифта в просвер-
ленные отверстия (Рисунок 13/А,
В).
