83
РУССКИЙ
УСТАНОВКА ИЗДЕЛИЯ
______________________

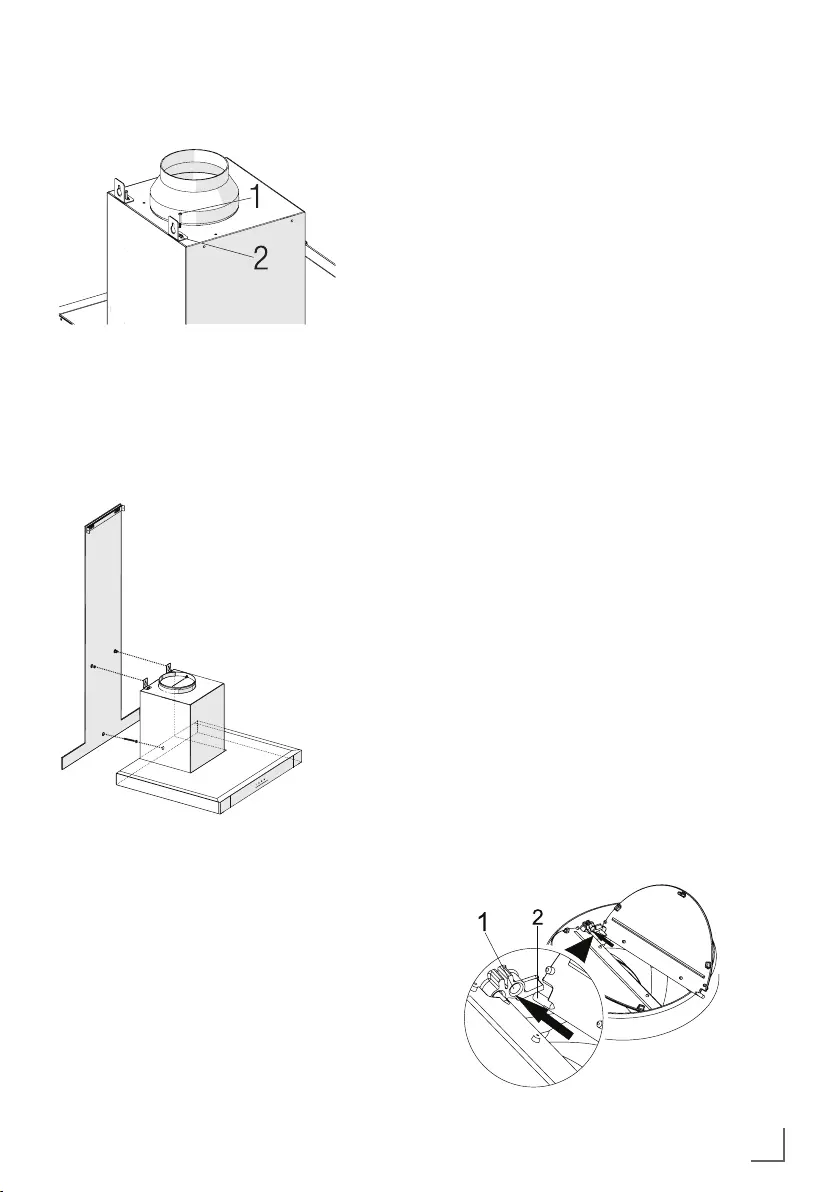

(Рисунок 8)
(Рисунок 9)
Установите две подвесные пла-
стины на корпус вытяжки с по-
мощью крепежных винтов M5x35
(Рисунок 8).
Удерживая изделие за корпус, по-
местите его на винты для подве-
шивания на стене и затяните вин-
ты (Рисунок 9).
Закрепите вытяжку шурупом
5,5x60 к стене через монтаж-
ное отверстие внутри прибора
(Рисунок 9).
Подключение к дымоходу
Если вы собираетесь использовать
пластиковый переходник для дымо
-
хода Ø 120/150 мм, подсоедините
один конец трубы к этому переход
-
нику, если вы не собираетесь его
использовать, к прямому выходу на
изделии. Подключите другой конец
трубы к дымоходу. Убедитесь, что
эти два соединения достаточно ту
-
гие, чтобы они не выскочили, когда
прибор будет работать на полную
мощность. Проверить, работают ли
заслонки внутри дымохода, когда
они затянуты
зажимами. Подсоедините соедини
-
тельный канал дымохода за преде-
лами адаптера (Рисунок 11/a). Если
соединительный канал расположен
внутри адаптера, всасывание возду
-
ха не должно происходить, так как за-
слонка дымохода, препятствующая
возврату воздуха, будет оставаться
закрытой (Рисунок 11/b). Длина тру
-
бы, а также количество колен трубы
должны быть минимальными.
A : Труба выхода дымохода
B : Обратные заслонки
C: Пластиковая вытяжная труба
Клапаны закрыты, значит прибор не
работает, и предотвращают попада
-
ние внутрь возможного запаха извне
и пыли.
(Рисунок 10)
Bekijk gratis de handleiding van Grundig GDKP2460BC, stel vragen en lees de antwoorden op veelvoorkomende problemen, of gebruik onze assistent om sneller informatie in de handleiding te vinden of uitleg te krijgen over specifieke functies.
Productinformatie
| Merk | Grundig |
| Model | GDKP2460BC |
| Categorie | Afzuigkap |
| Taal | Nederlands |
| Grootte | 8156 MB |
Caratteristiche Prodotto
| Soort bediening | Sensor |
| Kleur van het product | Black, Stainless steel |
| Gewicht | 14900 g |
| Breedte | 598 mm |
| Diepte | 504 mm |
