82
РУССКИЙ
A
ВНИМАНИЕ!
Перед началом свер
-
ления убедитесь, что в
непосредственной бли
-
зости от мест сверле-
ния нет электрических
кабелей, газовых или
водопроводных труб.

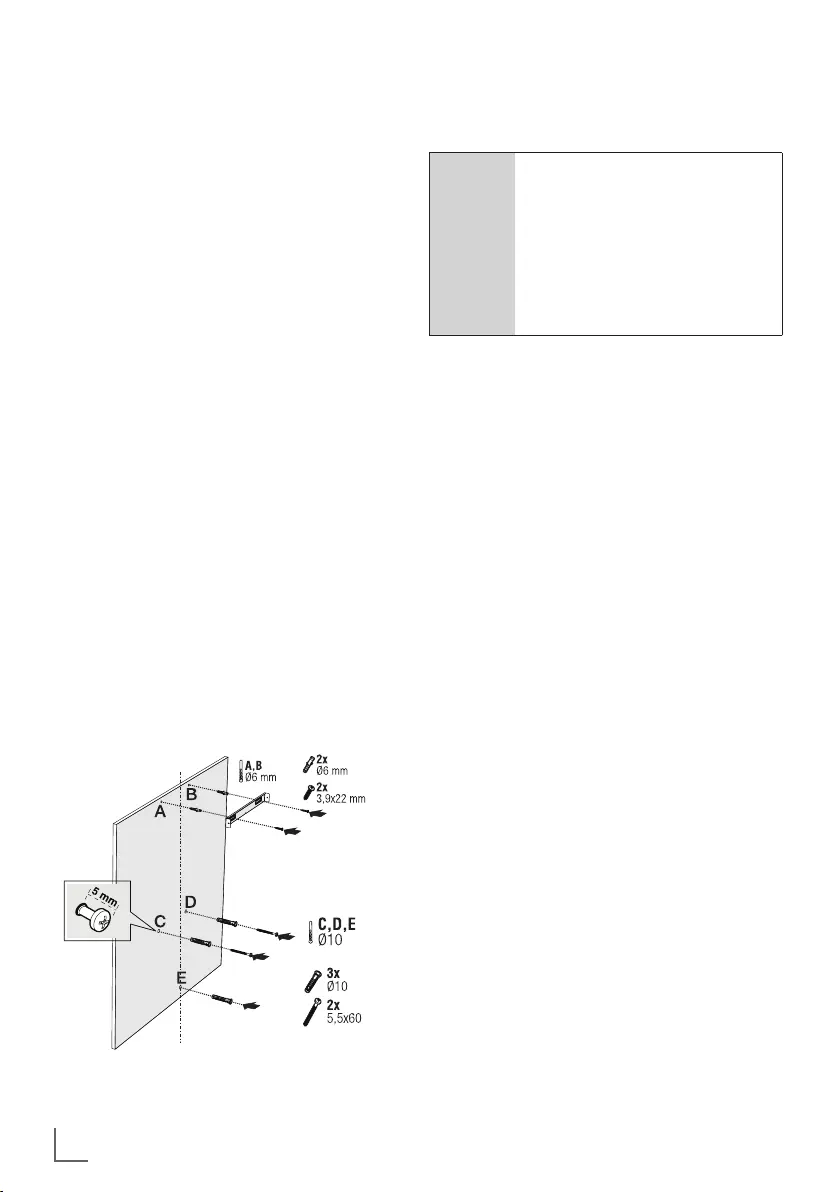

Нарисуйте среднюю линию от по-
толка перпендикулярно нижнему
краю вытяжки ().
Закрепите схему сборки на стене.
Для точек A и B возьмите макси-
мальные размеры вытяжки в ка-
честве справочных и просверлите
точки A и B, которые вы отметили
сверлом Ø6 мм, и вставьте на пла-
стиковые дюбели Ø6 мм. Прикре-
пите соединительную пластину
дымохода к стене двумя винтами
3,9x22 (Рисунок 8).
Для установки корпуса вытяжки
просверлите точки C, D, E, ука-
занные в установочном шаблоне,
сверлом Ø10 мм и вставьте в эти
точки пластиковые дюбели Ø10
мм (Рисунок 8).
Установите 2 монтажных винта
5,5x60 в точки C и D с зазором 5
мм между головкой винта и стеной
(Рисунок 8).
(Рисунок 7)
Настенное крепление
• Стена должна быть плоской,
прямой и иметь достаточную
несущую способность.
• Длина отверстий для сверления
должна соответствовать длине
болтов.
• Винты и дюбели, поставляемые
с изделием, подходят для
кирпичных стен. При установке
на стенах из других строительных
материалов (например,
гипсокартона, плиты, пористого
бетона) следует использовать
подходящие крепежные дюбели
и гайки.
УСТАНОВКА ИЗДЕЛИЯ
______________________
15. Пластиковый адаптер (возду-
хоотводчик)
16. 2 x 3.5 x 9.5 Винт пластины со-
единения дымохода
17. Зажим дымохода
Информация, необходимая для
выбора места, подходящего для
установки вытяжки, представлена
ниже.
