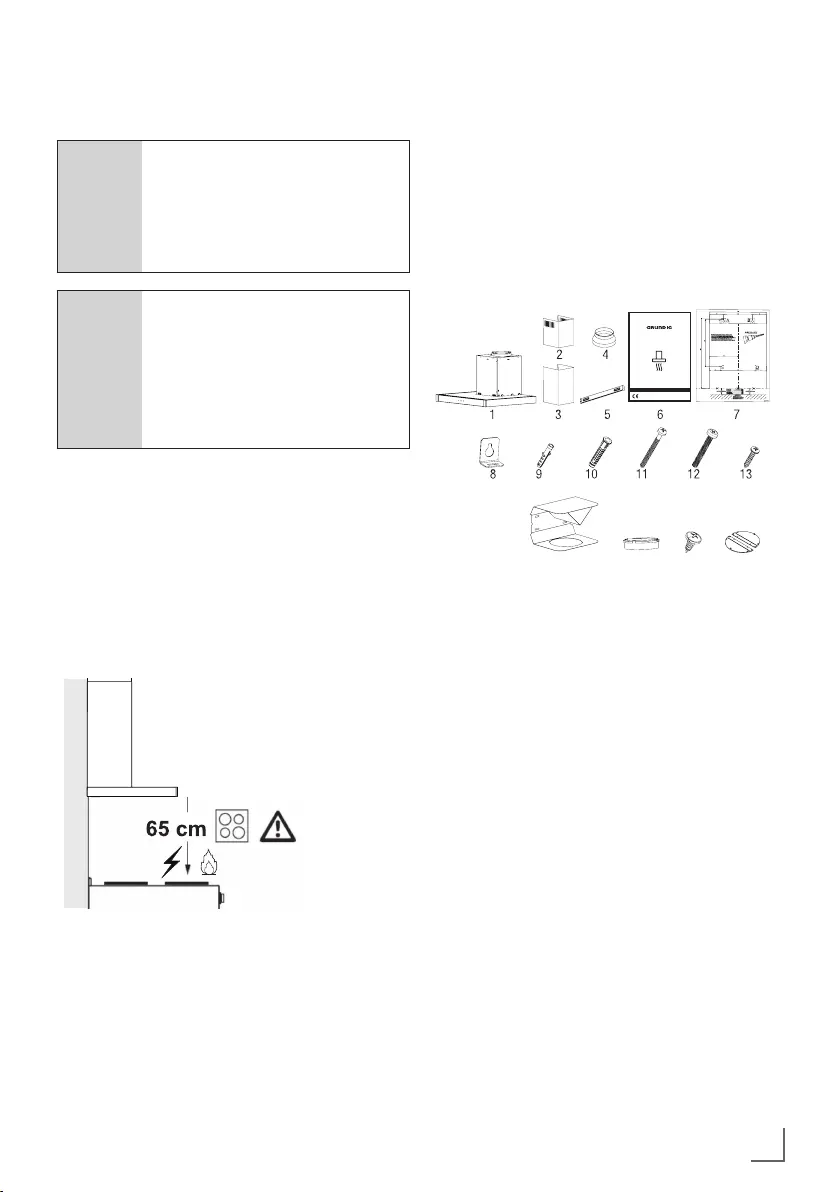

Положение изделия
■ Перед сборкой необходимо учи-
тывать расстояние между пли-
той и вытяжкой. Это расстояние
должно составлять 65 см (Рису-
нок 6).
■ Расстояние необходимо изме-
рять от поверхности решетки для
УСТАНОВКА ИЗДЕЛИЯ
______________________
A
ПРЕДУПРЕЖДЕНИЕ!
Перед началом установ-
ки прочтите информацию
по безопасности в Руко
-
водстве пользователя.
A
ПРЕДУПРЕЖДЕНИЕ!
Несоблюдение инструкций
по установке с помощью
винтов и стабилизаторов
может привести к пораже
-
нию электрическим током.
По вопросам установки вытяжки
обращайтесь в ближайший авто-
ризованный сервисный центр.
Заказчик несет ответственность за
подготовку места и электрическо-
го монтажа вытяжки.
1. Прибор
2. Внутренний дымоход
3. Внешний дымоход
4. Пластиковый переходник ды-
мохода Ø150/120 мм
5. Соединительная пластина вы-
тяжной трубы
6. Руководство по эксплуатации
7. Схема сборки
8. 2 х Подвесные пластины
9. 6 х Пластиковый дюбель Ø6
мм
10. 3 х Пластиковый дюбель Ø10
мм
11. 3 x 5.5 x 60 Винт для настенно-
го крепления
12. 2 x M5 x 35 Соединительный
винт подвесной пластины
13. 6 x 3.9 x 22 Винт пластины со-
единения дымохода
14. Дефлектор воздуха
(Рисунке 6)
Принадлежности для
установки
17
14
Hood User Manua l
01M-
8897293600-2720-01
01M-8897303600-2720-01
EN - ES - RO
GDKP 2460 B - GDKP5460
1615
газовых плит,
■ от поверхности стекла для элек-
трических плит.
