РУССКИЙ
УСТАНОВКА ИЗДЕЛИЯ
______________________

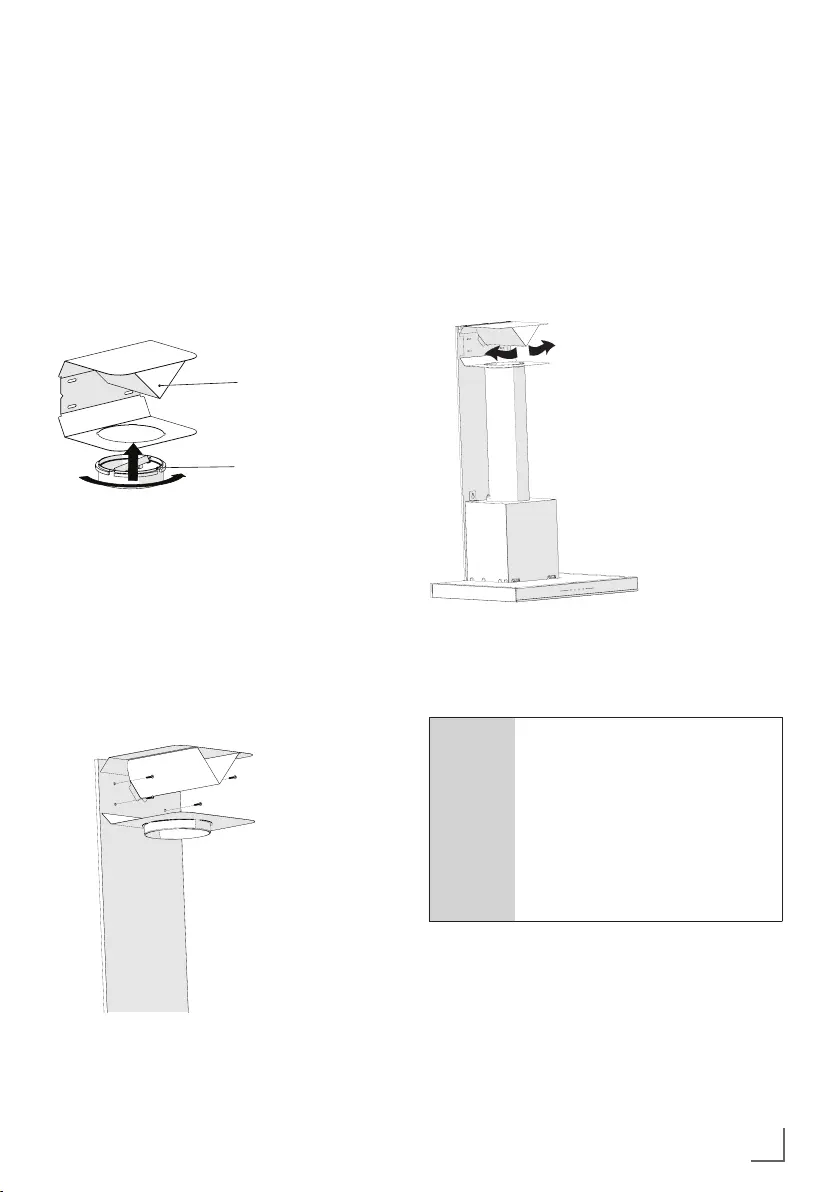

Прикрепите пластмассовый пе-
реходник дымохода, входящий в
комплект поставки, по направле-
нию к дефлектору. Зафиксируйте
переходник дымохода, повернув
его в направлении стрелки (Рису-
нок 14).
1- Воздушный дефлектор
2- Пластиковый дымоход
(Рис. 14)
(Рисунок 15)
Соберите группу воздуховодов с
помощью винтов 3,9 x 22 из точек
C, D, E, F, которые вы уже подгото-
вили (Рисунок 13).
Соберите корпус вытяжки (Стра-
ница 12 / Рисунок 7).
1
2
Прикрепите соединительную пла-
стину дымохода к стене винтами
3,9x22 (Рисунок 13/A, B).
Для сборки воздуховода устано-
вите точки C, D, E, F с помощью
сверла Ø6 мм и пластиковых дю-
белей Ø6 мм (Рисунок 13).
(Рис. 16)
1- Алюминиевая выпускная труба
Соберите сборку воздуховыпуск-
ной трубы (Рисунок 16).
Установите пластины дымохода
вытяжки (Страница 13 / Рисунок
12)
C
Так как в результате
перегибания и перекру
-
чивания алюминиевой
трубы может иметь ме
-
сто снижение мощности
всасывания, следует по
возможности избегать
перекручиваний и пере
-
гибаний.
