- 21 -

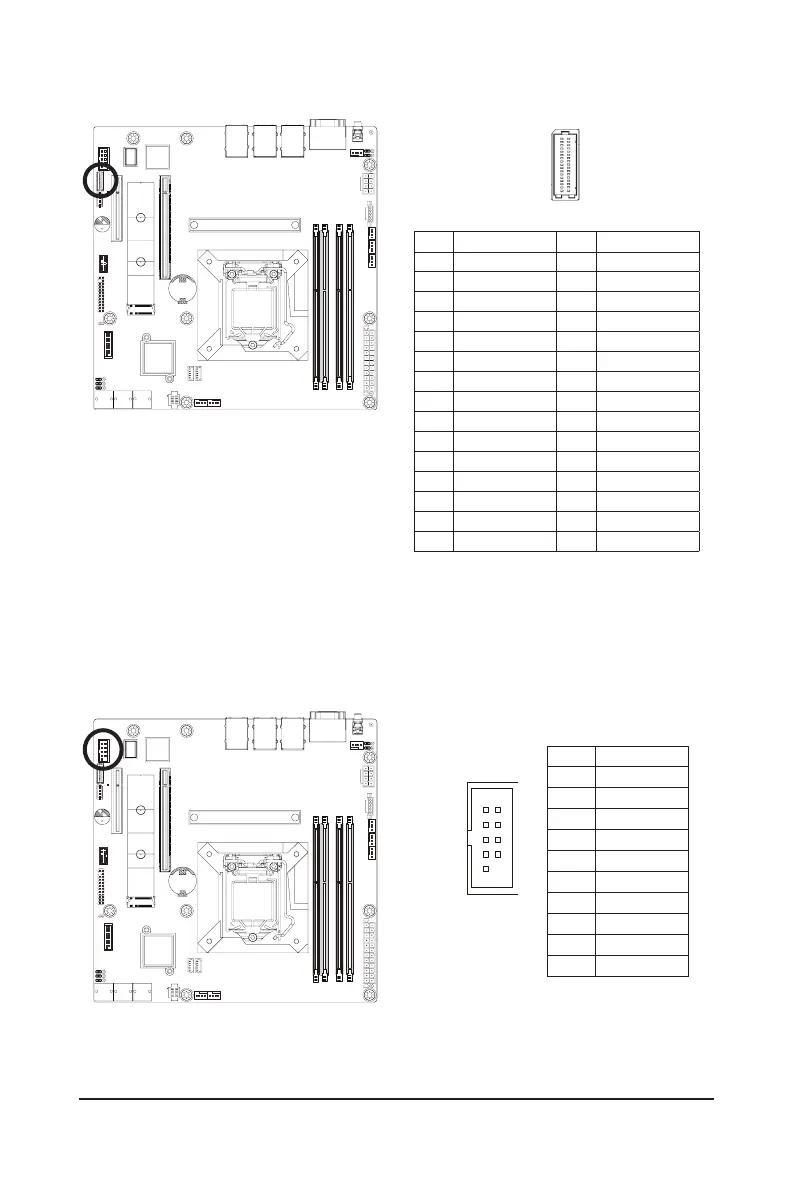

Hardware Installation
14) BP_1 (HDD Backplane Board Connector)
Pin No. Denition Pin No. Denition
1 Reserved 2 BP_SGDIN
3 GND 4 BP_SGDOUT
5 BP_SGLD 6 GND
7 BP_SGCLK 8 PLD_Program_EN
9 GLED_AMB_N 10 GLED_GRN_N
11 FAN_IRQ_N 12 Reserved
13 BP_SCL 14 GND
15 BP_SDA 16 BP_RST_N
17 SMB_U2_TMP_SCL 18 GND
19 SMB_U2_TMP_SDA 20 12C_DEV_RST
21 Reserved 22 GND
23 Reserved 24 GND
25 Reserved 26 GND
27 Reserved 28 GND
29 P3V3_AUX 30 P3V3_AUX
29 30
21
15) COM2 (Serial Port Cable Connector)
The COM header can provide one serial port via an optional COM port cable. For purchasing the optional
COM port cable, please contact the local dealer.
PinNo. Denition
1 NDCDB_N
2 NSINB
3 NSOUTB
4 NDTRN
5 GND
6 NDSRB_N
7 NRTSB_N
8 NCTSB_N
9 NRIB_N
10 Key
109
21
