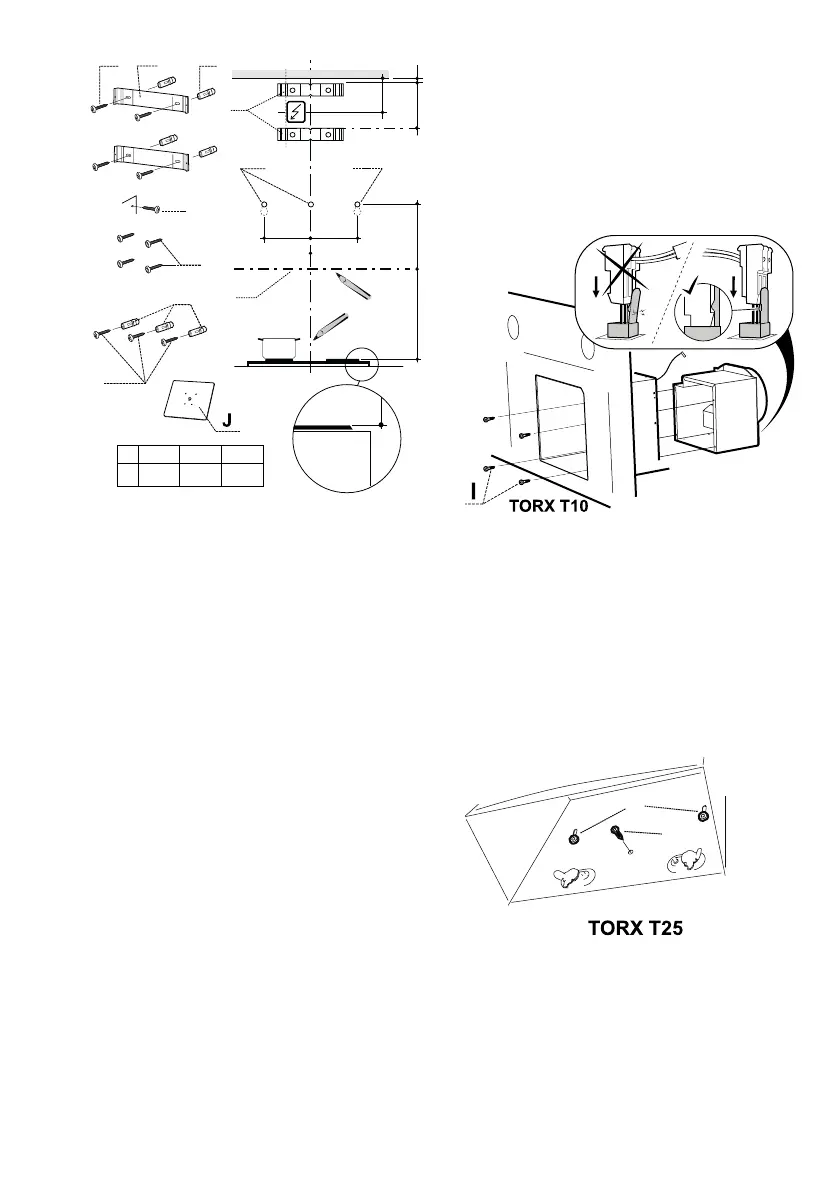

Fig.2
Montering av väggfästen, märkning på
vägg
Obs!
Totalhöjd, avstånd mellan spiskåpans
nedre kant och skorstenens övre, se
måttskiss Fig.1. Vid montering med en
förlängd övre skorstensdel,
se måttuppgifter för denna.
Markera en centrumlinje A ovanför spisen
där spiskåpan ska monteras.
Dra en horisontell referenslinje B, ovanför
spisen, Fig.2.
Placera övre fäste D för skorsten på väg-
gen, som framgår av Fig.2.
Märk ut fästets skruvhål på väggen.
Placera undre fäste D för skorsten på väg-
gen, se Fig.2, under det övre fästet och
märk ut fästets skruvhål på väggen.
Märk ut skruvhålen för spiskåpans upp-
hängning, C, på väggen, som framgår av
Fig.2.
Borra Ø 3,5 mm hål i centrum på samtliga
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, ge-
nom att använda skruvarna F.
Om medlevererad plugg ska användas, bor-
ra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än pluggens längd. Placera väggpluggar E i
hålen. Kontrollera att skruv och plugg som
används är avsedd för materialet i väggen
(röd plastplugg är till för infästning i betong,
tegel och natursten).
Montering spjällenhet
Fig.3
Ta bort fettfilter, se Fig.12.
Placera kåpa och spjällenhet liggande på
ett plant underlag.
Skruva fast spjällenheten i spiskåpan med
skruvar I.
Anslut styrledningen för spjäll till stiftet på
spjällenhetens ovansida, Fig.3.
Montering
F
F
Fig.4
Före upphängning skruva dit två skruvar F i
de förborrade hålen, Fig.4.
Häng upp spiskåpan och justera den
vågrätt.
Lås fast med en skruv F.
Sätt tillbaka fettfilter.
