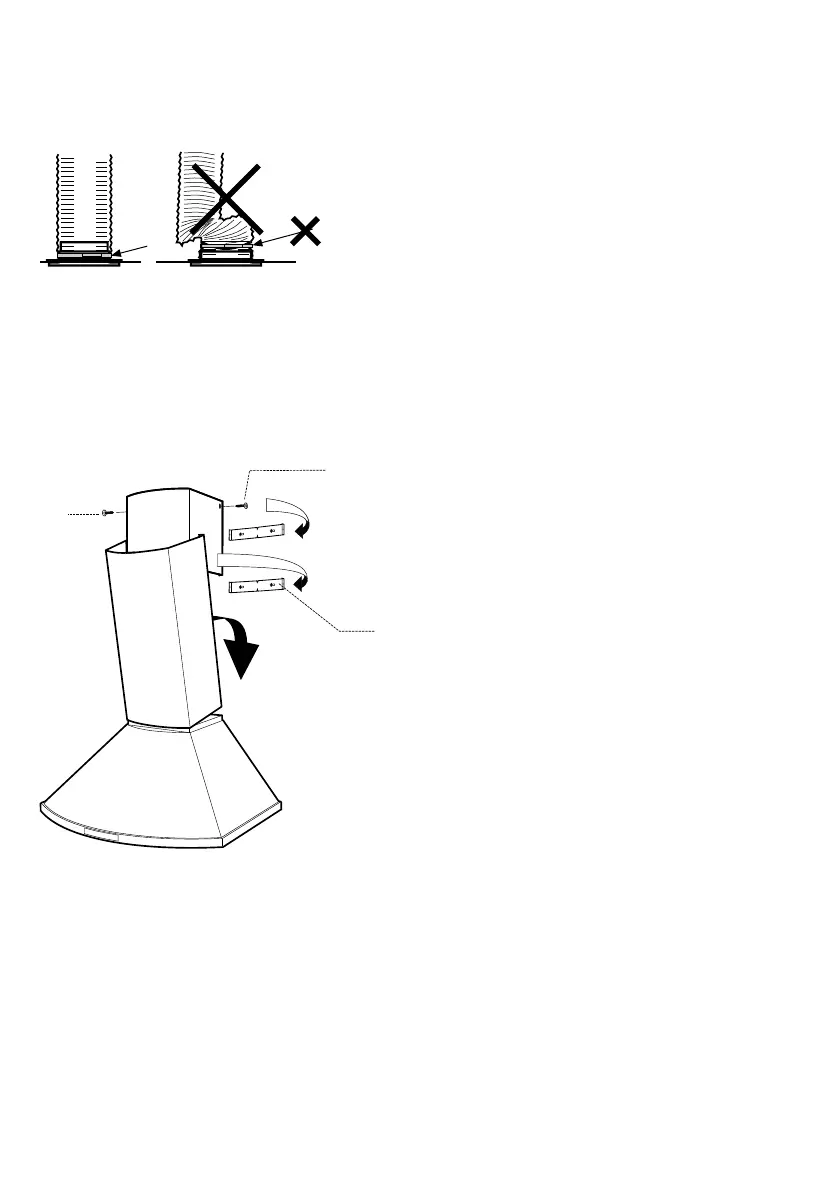

Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang
Ø160 mm. Är anslutningen Ø125 mm mås-
te reduceringsstos användas.
Fig.5
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.5.
Montering skorsten
D
TORX T10
G
Fig.6
Skorsten övre sektion
För försiktigt de två sidorna av den övre
skorstensdelen utåt och haka dem på kon-
solerna D. Se till att de sitter ordentligt.
Fixera sidorna mot övre konsolen med hjälp
av skruvarna G ( 2,9 x 9,5 mm), Fig.6.
Skorsten, nedre sektion
För försiktigt de två sidorna av den nedre
skorstensdelen utåt och sätt ner den på ku-
pan. Haka fast skorstensdelen i nederkant.
Se till att de kommer ordentligt på plats.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
6
991.0506.103/D000000006912/180376/2021-10-05
