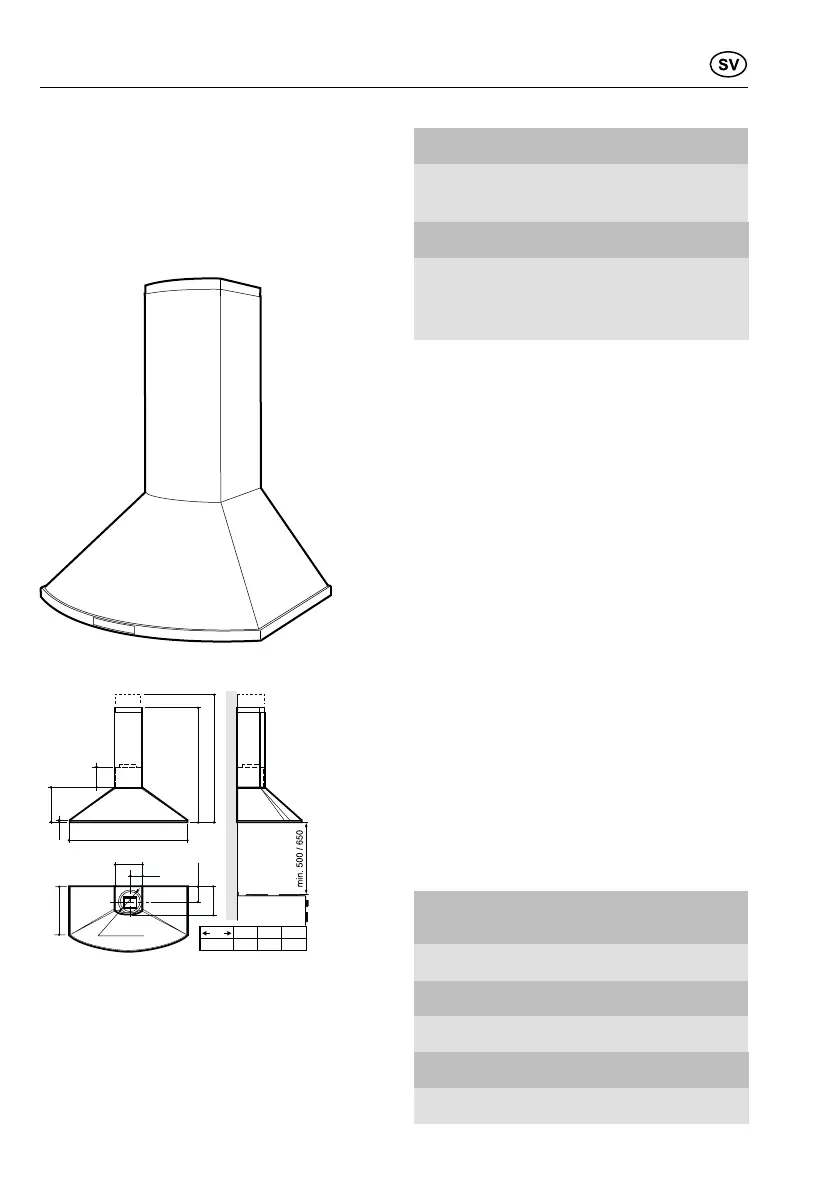

INSTALLATION
Spiskåpan är avsedd för montering på vägg.
Spiskåpan är utrustad med elektronisk styr-
ning för EC-motor, motordrivet spjäll, LED-
belysning och metalltrådsfilter. Installation,
användning, skötsel, underhåll mm framgår
av denna anvisning.
TEKNISKA UPPGIFTER
228
210
Ø160
123
360
93
min. 700
max. 1075
240
20
182
A
cm 60 70 90
A 598 698 898
Fig.1
Mått
se Fig.1
Elektrisk
anslutning
230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
Styrledare 1 - 10 V
Vid leverans är inställ-
ningarna 3, 5 och 10 V.
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag samt lågspänningskabel för anslutning
till EC-motor.
Kopplingsbox eller vägguttag placeras som
framgår av måttbilden, Fig.2.
Vid montering med en förlängd övre skor-
stensdel, ta hänsyn till detta vid placering
av uttag.
Kopplingsbox och vägguttag ska vara åt-
komliga efter installation.
Byte av spjällucka
Om spiskåpan ska monteras i kök där det
finns separat grundflödesventilation ska
den förses med tätslutande spjällucka. Byt
spjällucka innan spiskåpan monteras, se se-
parat anvisning.
Installationskomponenter
D 2 st
Konsoler för övre
skorstensdel
E
7 st
Väggpluggar
F
7 st
Skruvar 4,5 x 39 TORX T25
G
2 st
Skruvar 2,9 x 9,5 TORX T10
I 4 st
Skruvar 3,5 x 6,5 TORX T10
J 1 st
Tätslutande spjällucka
4
991.0506.103/D000000006912/180376/2021-10-05
