FR
- 22 -
16.- SORTIE HAUT-PARLEUR : sortie haut-parleur 4 Ω basse impédance, 100 V ligne et 70 V ligne,
480 W RMS, connecteur euroblock. Veuillez noter que le choix des haut-parleurs doit être adapté
aux spécifications de l’amplificateur afin de les connecter en série ou en parallèle (uniquement en
parallèle pour une ligne 100 V) et d’obtenir une puissance et une impédance appropriées à la sortie de
l’amplificateur.
17.- ZONE OUTPUT : sorties de haut-parleurs de ligne de 100 V, connecteur euroblock. Chaque zone
est limitée à un maximum de 480 W RMS et la somme des 5 zones ne peut dépasser 480 W RMS
fournie par l’amplificateur. Veuillez noter que le choix des enceintes doit être adapté aux spécifications
de l’amplificateur afin de les connecter en parallèle et d’obtenir une puissance et une impédance
appropriées à la sortie de l’amplificateur.
18.- CHIME CH 1, CHIME CH 2-5 : commandes de volume du ton CHIME. CHIME CH 1 pour CH 1|PAGING MIC
et CHIME CH 2-5 pour CH 2, CH 3, CH 4 et CH 5.

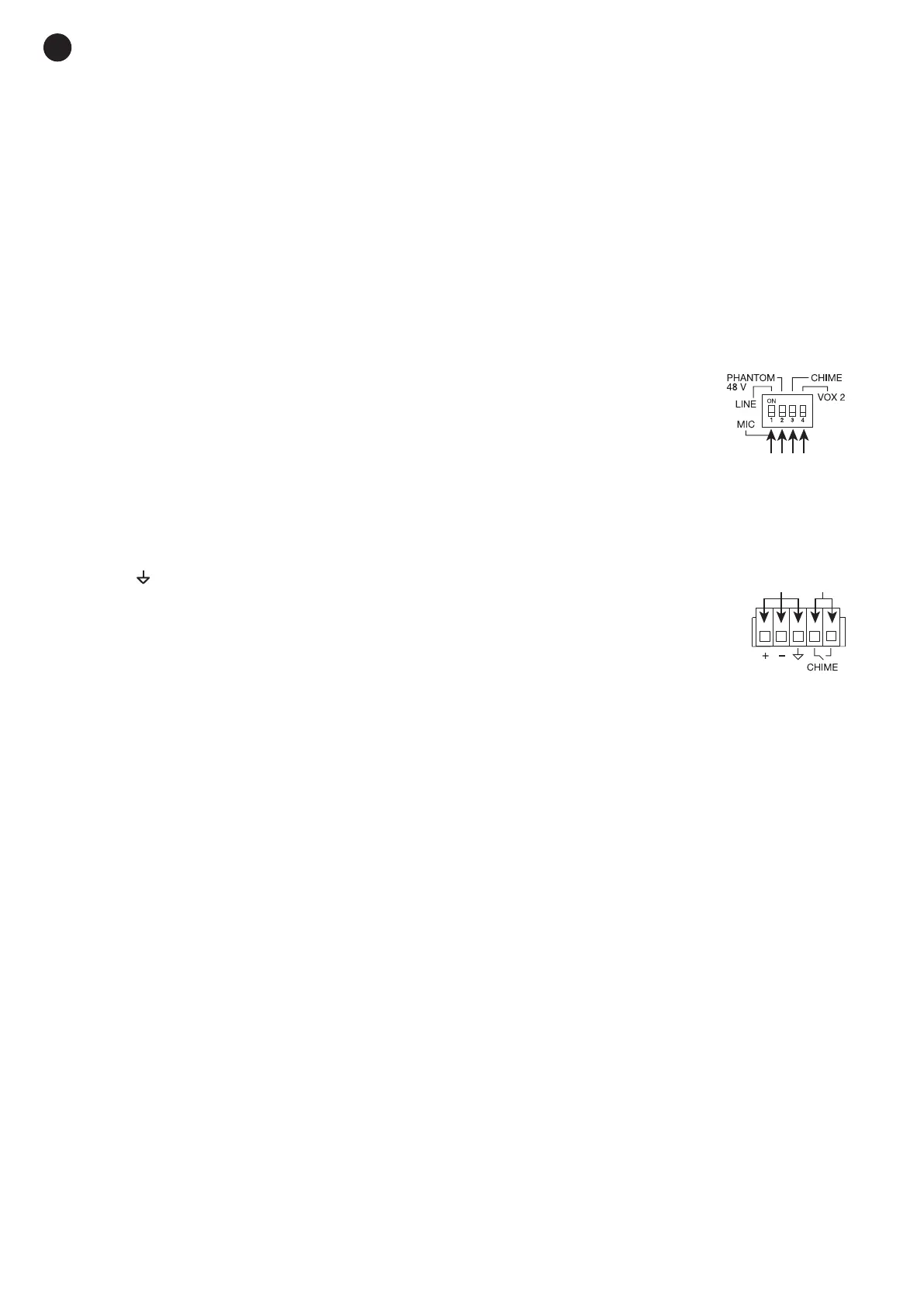

19.- Sélecteurs DIP :
a.- LINE/MIC : change la sensibilité de l’entrée du microphone (MIC) ou de l’entrée
du lecteur/table de mixage (LINE).
b.- PHANTOM 48 V : active/désactive l’alimentation PHANTOM 48 V sur les
connecteurs de cette entrée, qui est nécessaire pour les microphones à
condensateur.
c.- CHIME : active/désactive la fonction permettant de générer une tonalité CHIME
lorsqu’une fermeture de contact est effectuée sur l’entrée CHIME correspondante.
d.- VOX 1-3 : active/désactive la priorité de cette entrée.
20.- Connecteur euroblock :
a.- +, -,
: bornes d’entrée pour la connexion du signal d’entrée équilibré. CH 1 dispose
d’un autre connecteur combiné pour connecter le signal d’entrée, CH 2, CH 3, CH 4
et CH 5 disposent uniquement de ce connecteur euroblock pour connecter le signal
d’entrée. De plus, ces entrées disposent de commutateurs DIP (19) pour régler la
sensibilité de l’entrée MIC/LINE, activer l’alimentation phantom et activer/désactiver
la priorité VOX et CHIME.
b.- CHIME: fermeture de contact pour déclencher une tonalité CHIME.
21.- REMOTE MUTE : permet de couper à distance toutes les entrées de l’amplificateur, sauf EMERGENCY
IN, à l’aide d’un interrupteur. Connecteur euroblock. Cette entrée est en circuit ouvert, pour la mettre en
sourdine vous devez fermer le circuit.
22.- EMERGENCY IN : entrée audio de niveau de ligne ou 100 V pour connecter un système d’urgence,
euroblock. S’il s’agit d’un signal de ligne, utilisez LINE et COM, s’il s’agit de 100 V, utilisez 100 V
et COM.
N.B. : l’entrée de EMERGENCY IN de 100 V l’entrée 100 V EMERGENCY IN ne prend en charge que les
signaux 100 V et COM. La sortie 100 V de certains amplificateurs de classe D délivre -50 V et +50 V (BTL)
au lieu de 100 V et COM. Ces sorties 100 V (+50 V, -50 V) ne sont pas compatibles avec cette entrée
car le port de masse recevra un signal -50 V qui pourrait amener l’amplificateur fournissant la sortie à
détecter un défaut et à activer son mécanisme de protection.
FONCTIONNEMENT
PRIORITÉ DES ENTRÉES
- La priorité VOX des différentes entrées est activée par le niveau du signal et peut être réglée avec les
commandes VOX du panneau arrière.
- La priorité des canaux 1-5 peut être désactivée à l’aide du commutateur DIP VOX 2 (CH 1) ou VOX 3 (CH 2-5).
VOX 3 (CH 2-5).
- Ordre de priorité :
L’entrée REMOTE MUTE atténue toutes les entrées, sauf l’entrée EMERGENCY IN, lorsqu’une fermeture
de contact de ses bornes est effectuée.
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18 19
a bc d
a b
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18 19
a bc d
a b
