FR
- 21 -

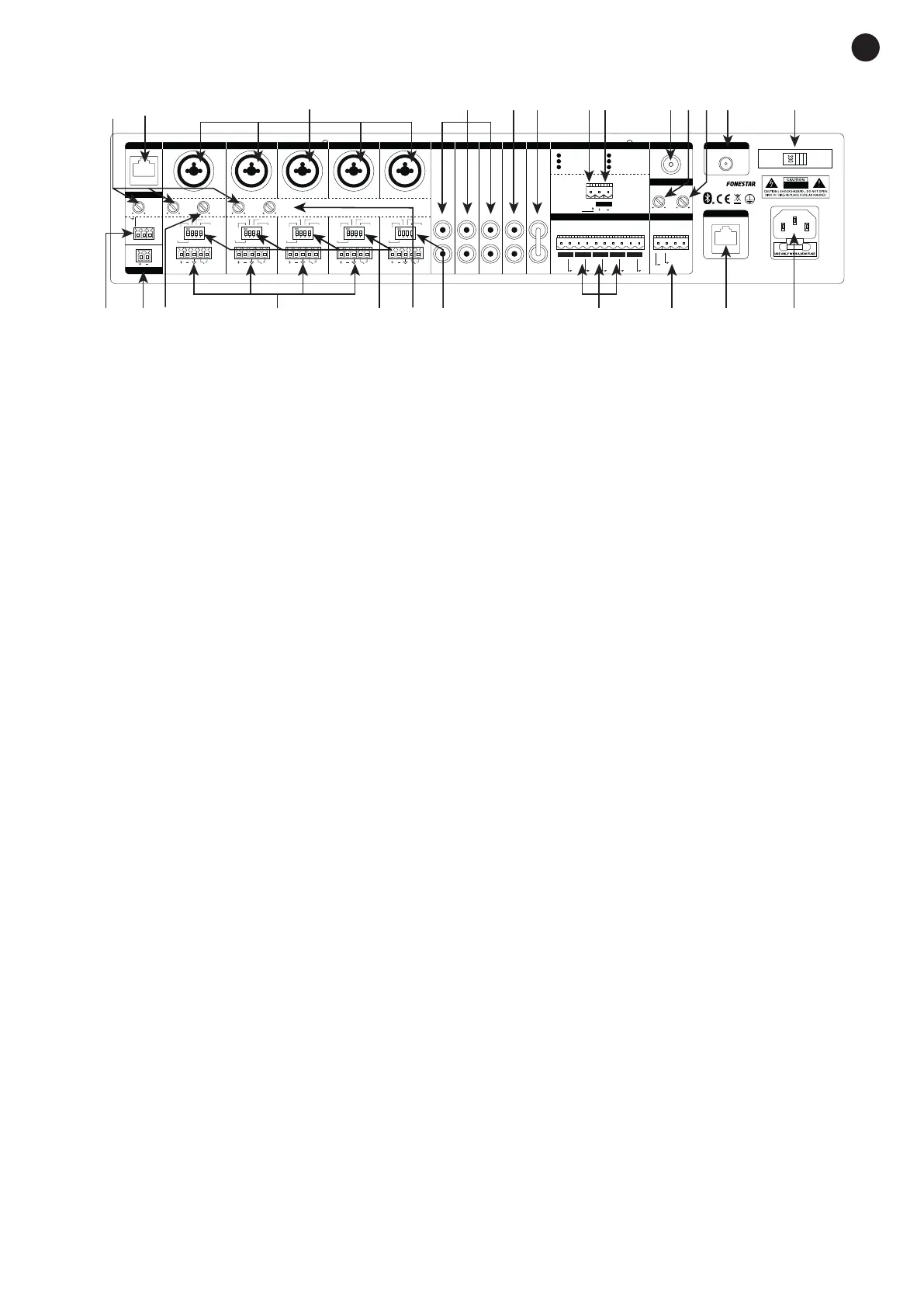

PANNEAU ARRIÈRE
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18
19
a bc d
a b
1.- VOX 1/VOX 2/VOX 3 : pour le réglage de la sensibilité afin de donner la priorité aux entrées EMERGENCY
IN, CH 1 et CH 2-5 respectivement par rapport aux autres signaux. En fonction de ce paramètre, le
niveau de signal requis aux entrées pour couper le son des autres sources moins prioritaires sera plus
ou moins élevé. Veuillez noter l’ordre de priorité des entrées de l’amplificateur, pour plus d’informations
se référer à la section FONCTIONNEMENT - PRIORITÉ DES ENTREES.
2.- REM. WALL PANEL : port de connexion pour panneau mural distant, connecteur RJ45. Pour plus
d’informations, voir la section FONCTIONNEMENT - ENTRÉE DE PANNEAU MURAL DISTANT.
3.- CH 1|PAGING MIC, CH 2, CH 3, CH 4, CH 5 : entrées audio VOX, connecteurs combo symétriques
(XLR et jack 6’3 mm) et euroblock (20). En outre, ces entrées disposent d’un interrupteur DIP (19)
permettant de régler la sensibilité de l’entrée MIC/LINE, d’activer l’alimentation fantôme et d’activer/
désactiver la priorité VOX (VOX 2 pour CH 1|PAGING MIC et VOX 3 pour CH 2, CH 3, CH 4 et CH 5) et la
priorité CHIME (CHIME CH 1 pour CH 1|PAGING MIC et CHIME CH 2-5 pour CH 2, CH 3, CH 4 et CH 5).
4.- AUX 1/AUX 2/AUX 3 : entrées auxiliaires stéréo pour la connexion d’appareils audio tels que des
consoles de mixage, des ordinateurs, etc. 2 x connecteurs RCA.
5.- REC OUT : sortie d’enregistrement stéréo avec niveau de ligne, 2 x connecteurs RCA.
6.- PRE OUT/AMP IN : sortie du signal stéréo de l’étape préamplificateur (PRE OUT) et entrée stéréo de
l’étage amplificateur (AMP IN), connecteurs RCA. Ces entrées et sorties disposent d’un cavalier pour
connecter ces 2 étages afin que l’équipement fonctionne comme un tout. Si vous souhaitez utiliser
uniquement l’étage de préamplification, retirez le cavalier et connectez votre amplificateur à la sortie
PRE OUT ; ou si vous souhaitez utiliser l’étage d’amplification, retirez le cavalier et connectez la sortie
de votre mixeur/préampli à l’entrée AMP IN.
7.- ATTENUATOR PRIORITY - 3 WIRE : sortie audio 100 V pour la priorité des messages sur les atténuateurs
du troisième fil (atténuateurs 3 fils). Pour plus d’informations, voir la section FONCTIONNEMENT -
PRIORITÉ 3ème THREAT.
8.- ATTENUATOR PRIORITY - 24 V : sortie 24 V pour la priorité des messages sur les gradateurs avec relais
de priorité (gradateurs à 4 fils). Cette sortie est à 0 V si aucune priorité n’est activée et fournit 24 V lorsque
la priorité est activée. Pour plus d’informations, voir la section FONCTIONNEMENT - PRIORITÉ 24 V.
9.- FM ANTENNE : entrée pour la connexion d’une antenne pour FM.
10.- TONE CONTROL - BASS : filtre passe-bas avec une fréquence de coupure de 100 Hz qui atténue/
améliore les basses fréquences.
11.- TONE CONTROL - TREBLE : filtre passe-haut avec une fréquence de coupure de 10 kHz qui atténue/
renforce les hautes fréquences.
12.- BLUETOOTH ANT : antenne du signal Bluetooth.
13.- AC SELECT : sélecteur de tension d’alimentation. Si vous devez changer la tension, veuillez noter que
le fusible doit être changé comme indiqué sur le produit.
14.- Entrée de l’alimentation de l’amplificateur 115/230 V.
15.- ZONE MICROPHONE : port pour la connexion du microphone de zone, connecteur RJ45. Pour plus
d’informations, voir la section FONCTIONNEMENT - ENTRÉE MICROPHONE DE ZONE.
