FR
- 20 -
DESCRIPTION
- Amplificateur de classe D très efficace et fiable avec reproducteur Blueooth®/USB et radio FM intégrés.
- 5
canaux d’entrée, 3 entrées auxiliaires et 5 zones de sortie avec commandes de volume indépendantes.
- Entrées avec commande de priorité VOX réglable.
CONTRÔLES ET FONCTIONS

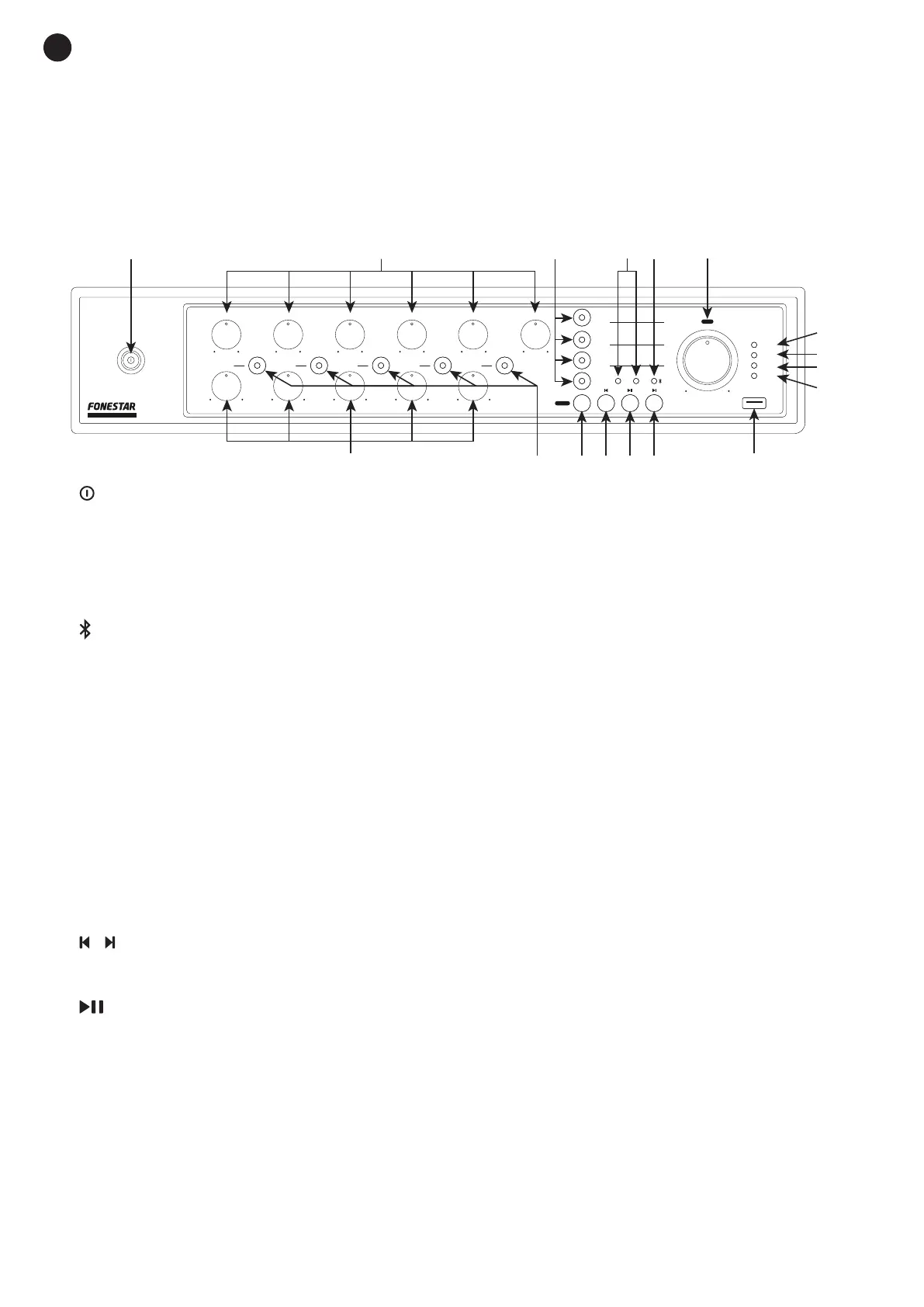

PANNEAU AVANT
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18 19
a bc d
a b
1.- : témoin lumineux et l’interrupteur marche/arrêt de l’amplificateur.
2.- CH 1|PAGING MIC/CH 2/CH 3/CH 4/CH 5/AUX|PLAYER : commandes de volume pour les entrées
CH 1, CH 2, CH 3, CH 4 et CH 5 respectivement et AUX|PLAYER pour AUX 1-3 et le reproducteur.
3.- AUX 1/AUX 2/AUX 3/PLAY : voyants et boutons pour activer l’entrée AUX 1, AUX 2, AUX 3 ou le
reproducteur intégré (Bluetooth, radio FM, USB).
4.- FM/USB : témoins lumineux du mode actif sur le lecteur.
5.-
: témoin de fonctionnement du récepteur Bluetooth. S’il n’y a pas d’appareil apparié, il clignote et
reste fixe lorsqu’un appareil apparié est présent et prêt à envoyer de l’audio.
6.- VOL : contrôle du volume général de l’amplificateur et témoin de marche/arrêt de l’amplificateur.
7.- PROTECT : témoin lumineux de protection. Il s’allume lorsque la protection de la température de
l’amplificateur est activée. Lorsque la protection est activée, la sortie audio est coupée. Si cela se
produit, éteignez l’appareil, assurez-vous que les fentes d’entrée et sortie d’air ne sont pas obstruées
et baissez le volume des entrées. Attendez quelques minutes pour que l’appareil se stabilise avant de
le rallumer.
8.- PRIORITY : pour signaler l’existence d’un signal de priorité VOX.
9.- CLIP : témoin lumineux de pic de signal. S’il est allumé légèrement ou occasionnellement, vous devez
réduire le volume de sortie. Si le témoin reste allumé en permanence, le signal d’entrée est trop élevé.
Dans ce cas, réduisez le volume du signal d’entrée qui en est à l’origine.
10.- SIGNAL : témoin lumineux qui indique la présence de signal. S’allume lorsque le signal de sortie est détecté.
11.- Port USB pour la lecture de fichiers audio.
12.-
/ : une pression courte, en mode Bluetooth o USB, permet de passer à la piste audio précédente/
suivante ; en mode FM, permet de passer à la fréquence mémorisée précédente/suivante. Dans tous
les modes, une pression longue diminue/augmente le volume du reproducteur.
13.-
: en mode Bluetooth, une pression courte permet de démarrer/arrêter la lecture audio et une
pression longue permet de désapparier l’appareil connecté et d’attendre d’être à nouveau apparié.
En mode USB, une pression courte démarre/arrête la reproduction audio et une pression longue change
le mode de reproduction entre : répétition de tout (1 Ton) et la reproduction aléatoire (2 Ton). En mode
FM, une pression longue lance le stockage automatique de toutes les fréquences qui sont détectées
avec une qualité de signal suffisante.
14.- MODE : de courtes pressions sur ce bouton vous permettent de changer le mode du lecteur pour
choisir la source audio désirée : Bluetooth, USB ou radio FM.
15.- Z 1/Z 2/Z 3/Z 4/Z 5 : et les boutons pour activer/désactiver les zones de sortie ZONE 1, ZONE 2,
ZONE 3, ZONE 4 et
ZONE 5 respectivement.
16.- Z 1/Z 2/Z 3/Z 4/Z 5 : Commandes de volume des zones de sortie ZONE 1, ZONE 2, ZONE 3,
ZONE 4 et
ZONE 5 sur le panneau arrière.
