SE
83
83

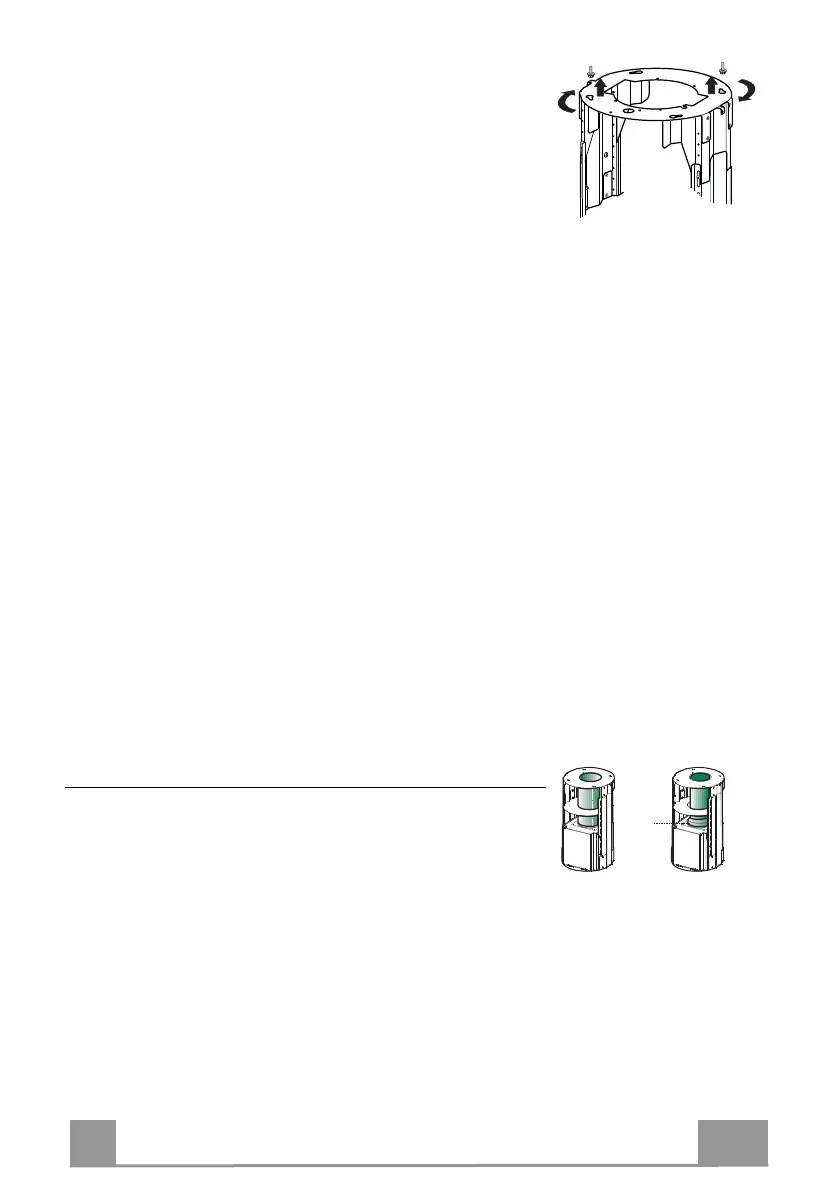

FASTSÄTTNING AV STATIV
• Lyft upp stativet, kontrollera att det är vänt åt rätt håll.
• Haka i nyckelhålen på stativet på skruvarna i taket (1), vrid tills
det tar stopp (2).
• Skruva åt det två skruvarna och skruva fast de två andra
medföljande skruvarna. Innan skruvarna slutligen dras åt, finns
möljighet att justera stativet genom att vrida det, men se till att
skruvarna inte lossnar ur nyckelhålet.
• Fastsättningen av stativet måste vara säker i förhållande till
såväl kåpans vikt som tillfälliga tryck från sidan på monterad
fläkt. Efter slutlig fastsättning kontrollera därför att basen är
stabil även om stativet utsätts för tryck från sidan.
• Om innertaket inte är tillräckligt starkt i uppfästningspunkten,
ska installatören se till att förstärka taket med lämpligt
material.
2
1
1
2
Anslutning av luftutsläpp sugande version
För installation av sugande version anslut kåpan till det utgående
rörsystemet med ett styvt rör eller slang med ø 150 eller 120 mm,
valet överlämnas till installatören.
• För anslutning med ett rör med en ø 120 mm, sätt i
reduktionsflänsen 9 på kåpans utlopp.
• Fäst slangen med passande slangklämmor 25 som medföljer.
• Avlägsna eventuella filter med aktivt kol.
9
ø 120ø 150
