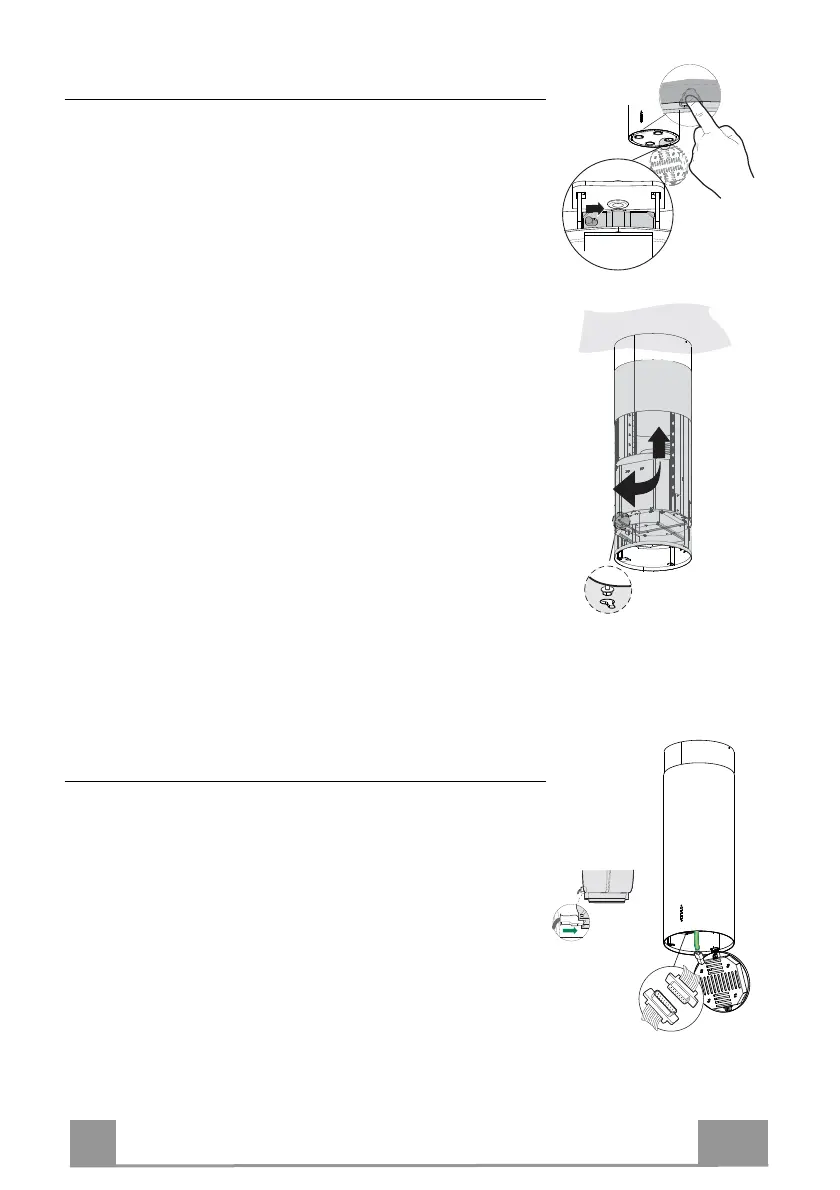

Montering av övre och undre skorsten
När fläkten ska användas som kolfilterfläkt måste den övre
skorstenen vändas med utluftsgaller uppåt. Vid användning som
frånluftsfläkt ska övre skorstenen vändas tvärtom.
• Placera den övre skorstenen och fast den vid den övre delen av
stativet med tidigare lossade skruvar. När fläkten används som
kolfilterfläkt, kontrollera att luftstyrningen 15 passar mot
öppningarna i skorstensdelen.
• Öppna panelen med belysning genom att dra i den. Haka av
panelen genom att genom att skjuta undan fäststiftets spak.
• Ta bort filtren genom att trycka dem mot fläkten bakre del och
samtidigt dra nedåt.
• Ta bort eventuella kolfilter.
• För att fästa undre skorstenen på stativet skruva in skruvarna
12f i underkant av stativ. Skruva inte in skruvarna helt utan
lämna minst 4-5 mm.
• Haka fast undre skorstenen i skruvarna, vrid åt vänster tills det
tar stopp. Skruva åt skruvarna ordentligt.
2
1
Elektrisk installation
• Vid sladd med stickpropp anslut köksfläkten till jordat
vägguttag. Vägguttaget ska vara åtkomligt efter installation.
Annan typ av anslutning ska utföras av behörig elektriker.
• Kontroller att kontakten sitter korrekt i uttaget.
• Anslut kontakten för kontrollerna Cmd.
• Anslut kontakten för spotlights Lux.
• För recirkulationsmodell montera kolfilter.
• Montera fettfiltren och panel med belysning på nytt.
Cmd
Lux
