FÖRBEREDELSER VID ANVÄNDNING SOM
KOLFILTERFLÄKT
Om fläkten ska användas som kolfilterfläkt,
måste förberedelser göras för luftanslutningar.
För att göra detta måste stativets längd justeras.

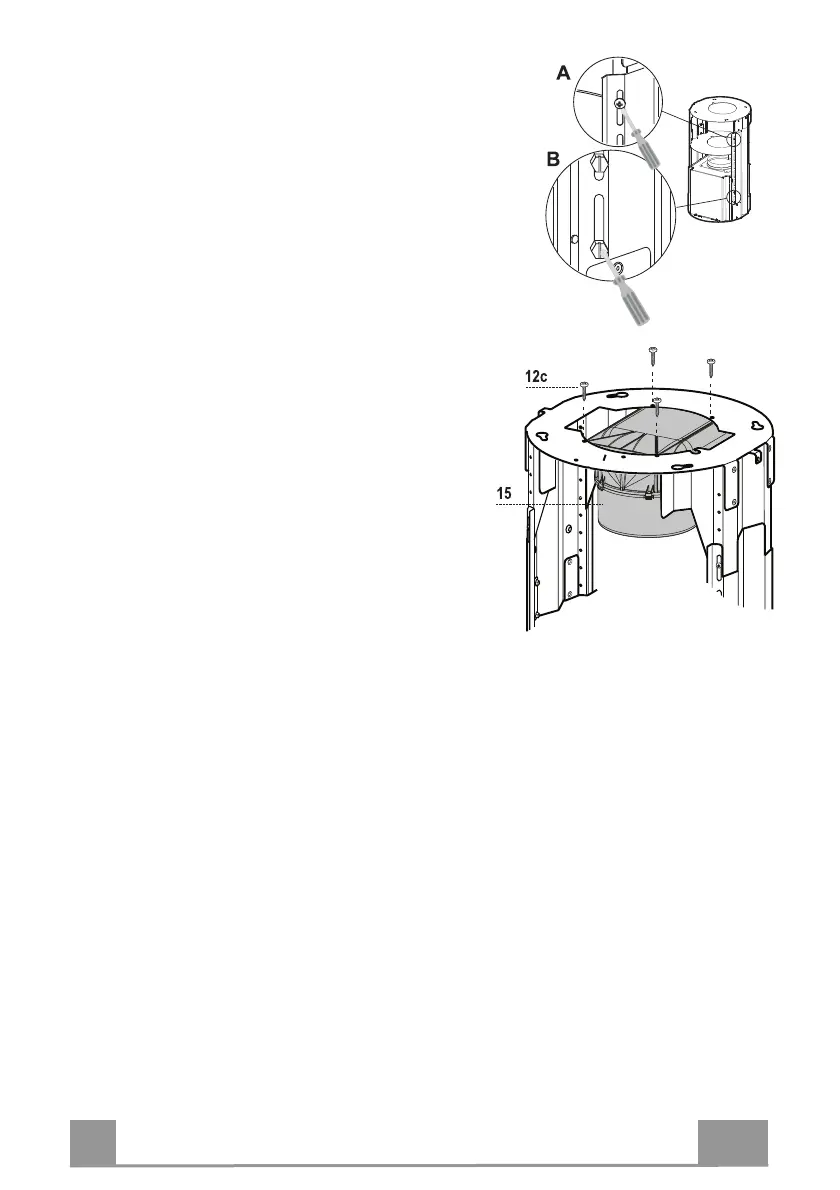

• Skruva loss de två skruvarna 2.1 som fäster
den övre skorstenen till stativet och dra ut den
från stativet.
• Skruva loss de fyra säkerhetsskruvarna överst
på stativets sidor (A).
• Skruva loss de åtta metriska skruvarna
placerade på stativets sidor. (B).
Installation av komponenter för luftanslutning:
• Fäst luftstyrningen 15 mot övre delen av
stativet med hjälp av fyra skruvar 12c.
• Anslut stoserna med rör eller slang. Räkna ut
längden på röret eller slangen genom att
beräkna vald höjd på fläkt minus 615 mm.
(Längd rör/slang = Höjd fläkt-615).
• Ställ in höjden på stativet så att rör eller slang
kan monteras. Kontrollera att inställd höjd på
stativet stämmer överrens med vald höjd på
fläkt. (Höjd stativ = Höjd fläkt – 184 mm). Fäst
stativet med tidigare bortmonterade skruvar.
Skruva fast säkerhetsskruvar för att ge mer
stabilitet.
• Fäst röret med medföljande slangklammer 25.
