INSTALLATION
Borrning i vägg och fastsättning av konsoler
BORRNING I TAK/HYLLA

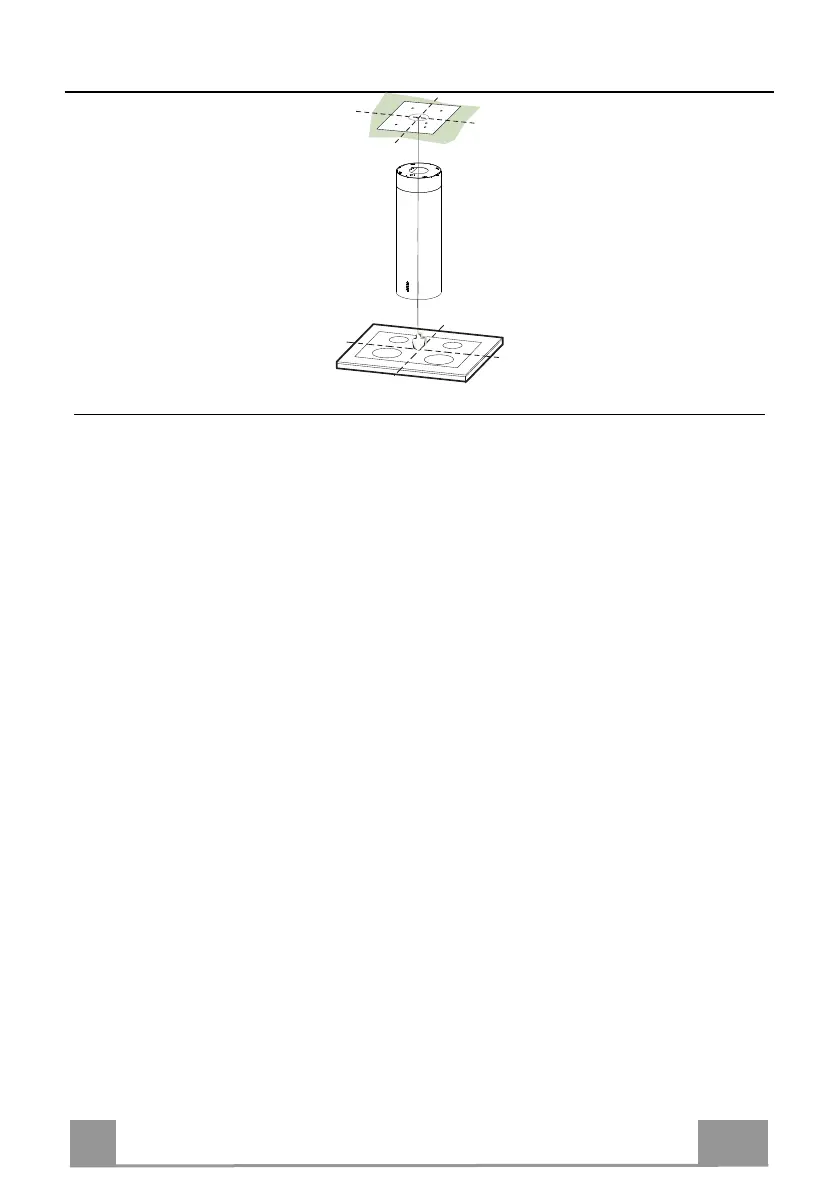

• Med hjälp av ett sänklod markera spishällens mittpunkt i taket/på hyllan.
• Placera den medföljande borrningsmallen 21 mot taket/hyllan, och låt dess mittpunkt
sammanfalla med den projicerade mittpunkten och anpassa mallens axlar med spishällens
axlar.
• Markera mallens hål.
• Borra följande hål:
• Innertak i betong: enligt använd expansionsplugg för betong.
• Innertak i tegelsten med luftrum, med en motståndskraftig tjocklek på 20 mm: ø 10 mm
(sätt omgående i de medföljande expansionspluggarna 11).
• Innertak i bjälklag: enligt använd träskruv.
• Hylla i trä: ø 7 mm.
• Passage för elkabel: ø 10 mm.
• Luftutsläpp (sugande version): enligt anslutningsdiametern till den externa avledningen.
• Skruva fast 2 skruvar i kors (diagonalt) och lämna 4-5 mm från innertaket:
• för betong, expansionsplugg för betong, medföljer inte.
• för tegelsten med luftrum, med en motståndskraftig tjocklek på cirka 20 mm, de
medföljande 12h skruvarna.
• för bjälklag, träskruv, medföljer inte.
• för hylla i trä, medföljande skruvar 12g med brickor 22 och muttrar 23.
