21

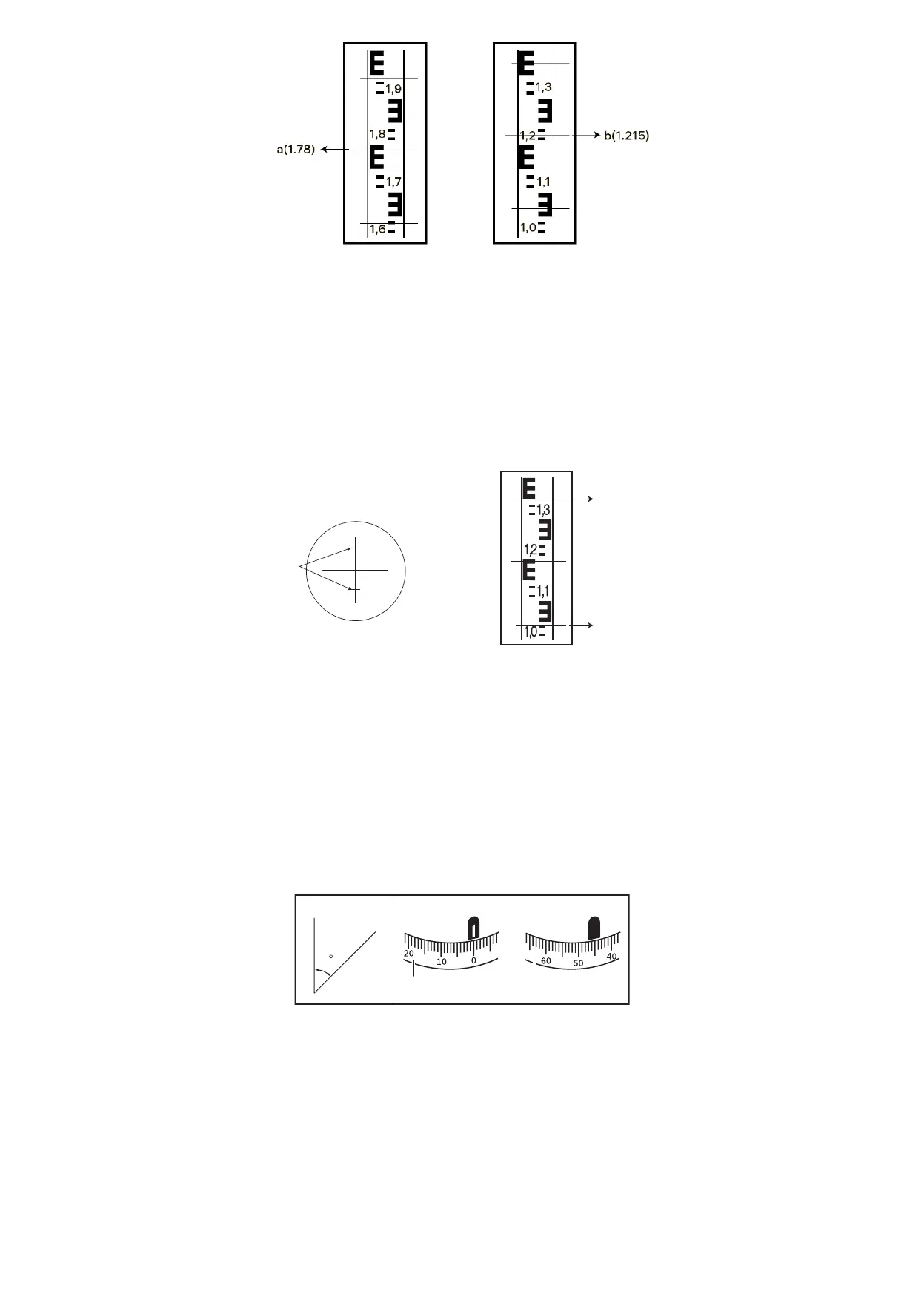

Figura 4
Medición de distancias
• Enfoque el instrumento en la barra de nivelación. Anote los valores correspondientes a las líneas superior e inferior de la
retícula (Fig. 5).
• Multiplique la diferencia de valores por 100 para obtener la distancia entre el instrumento y la barra de nivelación.
Ejemplo:
En la Figura 5, la distancia entre el instrumento y la barra es de 30,5 metros.
(1,347 – 1,042) x 100 = 30,5
Figura 5
Medición de ángulos
• Enfoque el instrumento en la barra A. Gire el círculo horizontal (2) hasta que la marca "0" quede alineada con la marca de
referencia (3) (Fig. 6).
• Enfoque el instrumento en la barra B. Anote el valor de ángulo que la marca de referencia (3) indica en el círculo horizontal
(Fig. 6).
Ejemplo:
El valor de ángulo mostrado en la Figura 6 es 45°.
x° = 45°
A B
A
B
x
Marca de
referencia
del círculo
horizontal
Círculo horizontal Círculo horizontal
Marca
de referencia
del círculo
horizontal
Figura 6
Calibración del nivel de burbuja
• Compruebe el nivel de burbuja (10). Utilice los tornillos de nivelación (9) para centrar el nivel de burbuja (10). Gire el
instrumento 180 grados. Si el nivel de burbuja permanece en el centro, el instrumento está calibrado.
• Si el nivel de burbuja no está en el centro, gire los tornillos de nivelación (9) para mover el nivel de burbuja. La burbuja se
debe colocar al menos en una posición intermedia entre el centro y el perímetro exterior del nivel de burbuja (Fig. 7).
• Luego, mediante la llave hexagonal, lleve la burbuja al centro girando los tornillos de nivelación (Fig. 8).
• Repita estos pasos hasta que el nivel de burbuja esté calibrado.
1.347
1.042
Líneas
superior
e inferior
Línea superior
1.347
Línea inferior
1.042
