22

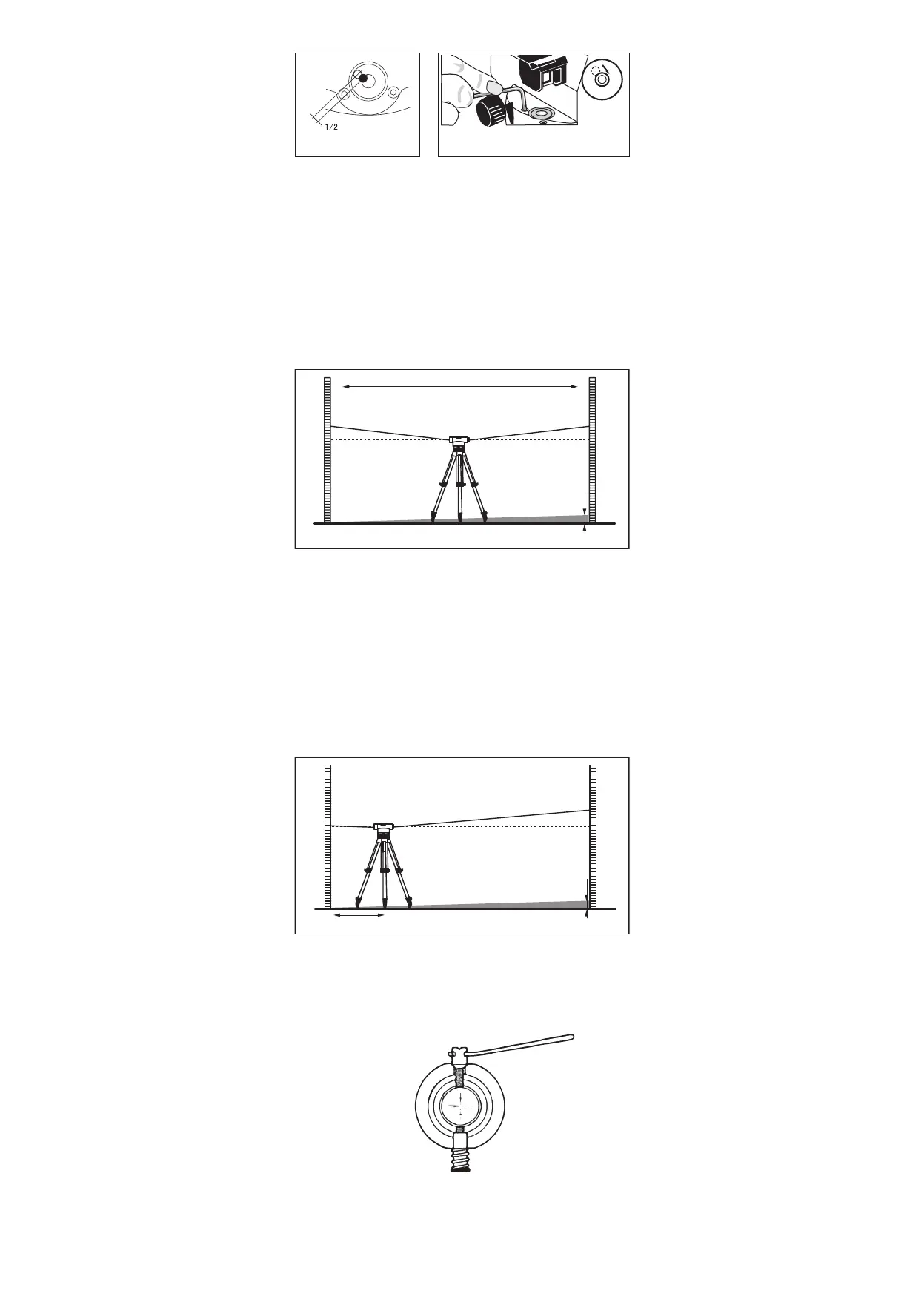

Figura 7 Figura 8
Calibración de ángulos
Coloque las barras de nivelación A y B a una distancia de 30 metros entre sí. Coloque el nivel óptico entre ellas (Fig. 9). Mida
los valores de altura de las barras A y B, y luego calcule la diferencia.
Ejemplo (Fig. 9):
a1 = 1,937 m
b1 = 1,689 m
la diferencia (d) será: a1 – b1 = 0,248.
BA
30 m
a1
a1-b1=d
b1
d
Figura 9
Coloque el instrumento a una distancia de 1 metro de la barra A. Mida la altura de la barra A (valor a2 en la Fig. 10). Calcule la
ecuación siguiente: b2' = a2 – d. Luego mida la altura de la barra B (b2). Si la desviación entre b2' y b2 es mayor que 3 mm, es
necesario calibrar la retícula.
Ejemplo:
a2 = 1,724 metros
d = 0,248
b2' será: a2 – d = 1,476
a2
a2-d=b2’
BA
1 m
b2
d
Figura 10
Retire la tapa del ocular (12). Girar el tornillo de ajuste con el pasador (Fig. 11) hasta que los valores b2' y b2 sean iguales.
Vuelva a colocar la tapa del ocular.
Figura 11
