20
ES
Nivel óptico Ermenrich PL40
Lea atentamente las instrucciones de seguridad y la guía del usuario antes de utilizar este producto. Mantener fuera del
alcance de los niños. Use el dispositivo solo como se especifica en la guía del usuario.
El kit incluye: nivel óptico, maletín de transporte de plástico, pasador de ajuste, llave hexagonal, guía del usuario y garantía.
Ajuste y nivelación
• Coloque las patas del trípode en el suelo y ajuste el trípode al nivel de los ojos del usuario.
• Coloque el instrumento en el trípode y atorníllelo firmemente.
• Puede transportar el instrumento levantando el trípode. Sostenga el trípode verticalmente durante su transporte para
no dañar el instrumento.

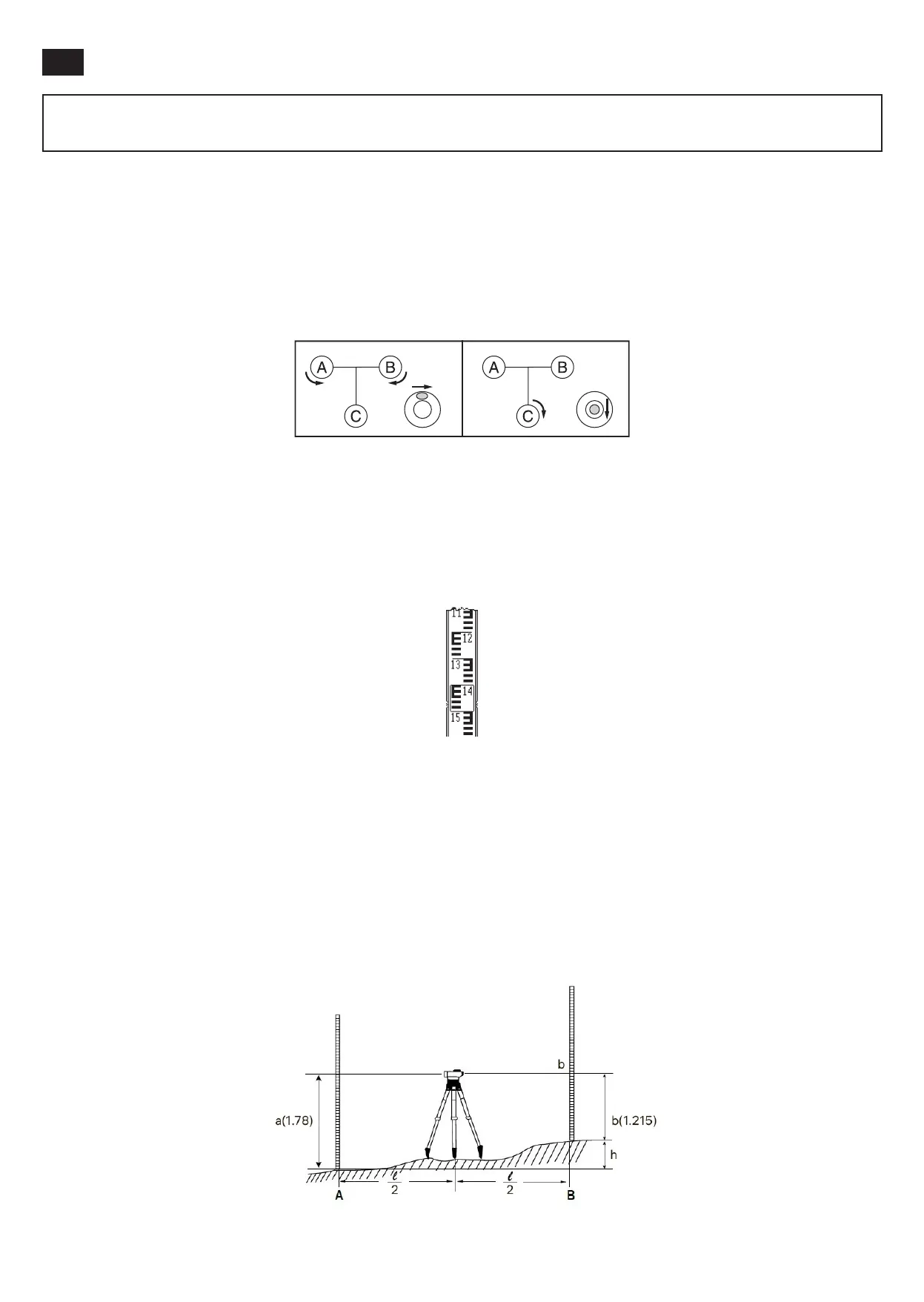

• Utilice los tornillos de nivelación (9) para centrar el nivel de burbuja (10) (Fig. 1). El dispositivo está nivelado cuando
el nivel de burbuja está en el centro.
Figura 1
Apuntar y enfocar
• Retire la tapa del ocular (12). Apunte el instrumento un objeto brillante o sostenga una hoja de papel blanca frente a la lente
del objetivo (7), luego gire la perilla de enfoque del ocular (13) hasta que la retícula negra se muestre con nitidez.
• Apunte el instrumento a la barra de nivelación. Si es necesario, utilice la mirilla óptica (6) para apuntar fácilmente.
• Gire la perilla de enfoque (5) hasta que pueda ver claramente las marcas de graduación de la barra de nivelación (Fig. 2).
• Alinee la retícula exactamente con el centro de la barra de nivelación girando el tornillo de ajuste horizontal (8).
Figura 2
Medición de diferencias de altura
• Coloque las barras de nivelación A y B en posición vertical. Coloque el instrumento entre las barras de nivelación
A y B (Fig. 3).
• Enfoque el nivel óptico en el centro de la barra A. Anote el valor de altura que la barra de nivelación muestra en el centro
de la retícula.
• Enfoque el nivel óptico en el centro de la barra B. Anote el valor de altura que la barra de nivelación muestra en el centro
de la retícula (Fig. 4).
• Calcule la diferencia de altura restando el valor de altura más pequeño del más grande.
Por ejemplo, en la Figura 3 la diferencia de altura es de 0,565 metros, que resulta de restar el valor de altura B del valor de
altura A.
1,78 – 1,215 = 0,565
Figura 3
Figura 3
