7
- Η αντλία αποστράγγισης που έχει τοποθετηθεί σε αυτήν τη
μονάδα είναι υψηλής άντωσης. Το χαρακτηριστικό αυτής της
αντλίας είναι ότι όσο υψηλότερα είναι η αντλία τόσο
χαμηλότερη είναι η στάθμη αποστράγγισης. Επομένως,
συνιστάται αντλία αποστράγγισης ύψους 300 mm.
∆οκιμή των σωληνώσεων αποστράγγισης
Αφού ολοκληρωθούν οι εργασίες σωληνώσεων, ελέγξτε εάν
η αποστράγγιση πραγματοποιείται με ομαλή ροή.
Προσθέστε σταδιακά περίπου 1l νερού μέσα από την έξοδο
αέρα. Ελέγξτε για διαρροές νερού.
Μέθοδος προσθήκης νερού. Ανατρέξτε στην εικόνα 8.
Εκτελέστε πρώτα τις εργασίες ηλεκτρικών συνδέσεων σύμφωνα με
τις οδηγίες στην ενότητα "Εργασίες ηλεκτρικών συνδέσεων" στη
σελίδα 7 και ρυθμίστε το τηλεχειριστήριο
σύμφωνα με τις οδηγίες
στην ενότητα "Παράδειγμα καλωδίωσης και τρόπος ρύθμισης του
τηλεχειριστηρίου" στη σελίδα 8.
Αν έχουν ολοκληρωθεί οι εργασίες ηλεκτρικών συνδέσεων
Ελέγξτε τη ροή αποστράγγισης κατά τη λειτουργία ΨΥΞΗΣ, όπως
επεξηγείται στην ενότητα "∆οκιμαστική λειτουργία" στη σελίδα 12.
Αν δεν έχουν ολοκληρωθεί οι εργασίες ηλεκτρικών
συνδέσεων
Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα και συνδέστε την
παροχή ρεύματος μονής φάσης και το τηλεχειριστήριο στους
ακροδέκτες. (Ανατρέξτε στην ενότητα "Εργασίες ηλεκτρικών
συνδέσεων" στη σελίδα 7 για τη σύνδεση/αποσύνδεση του
ηλεκτρικού πίνακα.) (Ανατρέξτε στην εικόνα 12 και στην εικόνα 14)
Κατόπιν, πιέστε το κουμπί επιθεώρησης/δοκιμαστικής λειτουργίας
στο τηλεχειριστήριο. Η μονάδα θα ξεκινήσει να
εκτελεί τη
δοκιμαστική λειτουργία. Πιέστε συνεχώς το κουμπί επιλογής
λειτουργίας μέχρι να επιλέξετε τη λειτουργία ανεμιστήρα .
Κατόπιν, πιέστε το κουμπί ενεργοποίησης/απενεργοποίησης . Ο
ανεμιστήρας και η αντλία αποστράγγισης της εσωτερικής μονάδας θα
ξεκινήσουν να λειτουργούν. Ελέγξτε εάν το νερό έχει αποστραγγιστεί
από τη μονάδα. Πιέστε το για να επιστρέψετε στην
προηγούμενη λειτουργία.
Εργασίες ηλεκτρικών συνδέσεων
Γενικές οδηγίες
Όλες οι καλωδιώσεις στο χώρο εγκατάστασης και τα εξαρτήματα
πρέπει να εγκατασταθούν από αδειούχο ηλεκτρολόγο και η
εγκατάσταση πρέπει να συμμορφώνεται με τους σχετικούς
ευρωπαϊκούς και εθνικούς κανονισμούς.
Χρησιμοποιείτε μόνο καλώδια χαλκού.
Τηρήστε το "∆ιάγραμμα καλωδίωσης" που βρίσκεται στο σώμα
της μονάδας για την καλωδίωση της εξωτερικής μονάδας, των
εσωτερικών μονάδων και
του τηλεχειριστηρίου. Για λεπτομέρειες
σχετικά με τη σύνδεση του τηλεχειριστηρίου με άγκιστρα,
ανατρέξτε στο "Εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου".
Όλες οι εργασίες καλωδίωσης πρέπει να εκτελεστούν από
εξουσιοδοτημένο ηλεκτρολόγο.
Τοποθετήστε το διακόπτη γείωσης και την ασφάλεια στη γραμμή
παροχής ρεύματος.
ΣΗΜΕΙΩΣΗ
Η κλίση του συνδεδεμένου εύκαμπτου σωλήνα
αποστράγγισης πρέπει να είναι 75 mm
ή μικρότερη, ώστε να μην χρειάζεται ηυποδοχή
αποστράγγισης να αντέξει πρόσθετη άσκηση
δύναμης.
Για να εξασφαλίσετε κλίση προς τα κάτω
1:100, τοποθετήστε ράβδους ανάρτησης ανά
1 έως 1,5 m.
Κατά τη σύνδεση πολλών σωλήνων
αποστράγγισης, εγκαταστήστε τους σωλήνες
όπως φαίνεται στην εικόνα 11. Επιλέξτε
συγκλίνοντες σωλήνες αποστράγγισης, των
οποίων το διαμέτρημα είναι κατάλληλο για την
απόδοση λειτουργίας της μονάδας.
1 Σταυροειδής σύνδεσμος για συγκλίνοντες
σωλήνες αποστράγγισης
1 Είσοδος νερού
2 Φορητή αντλία
3 Κάλυμμα εισόδου νερού
4 Κουβάς (προσθήκη νερού μέσω της εισόδου νερού)
5 Έξοδος αποστράγγισης για συντήρηση (με λαστιχένια τάπα
αποστράγγισης)
6 Σωλήνες ψυκτικού
Προφυλάξεις σχετικά με την υποδοχή αποστράγγισης
Μην αφαιρείτε την τάπα του σωλήνα αποστράγγισης.
Ενδέχεται να προκληθεί διαρροή νερού.
Η έξοδος αποστράγγισης χρησιμοποιείται μόνο για την
εκκένωση του νερού, αν δεν χρησιμοποιείται αντλία
αποστράγγισης ή πριν από τη συντήρηση. Εισαγάγετε και
εξαγάγετε προσεκτικά την τάπα αποστράγγισης. Η άσκηση
υπερβολικής δύναμης ενδέχεται να προκαλέσει
παραμόρφωση στην
υποδοχή αποστράγγισης του δοχείου
αποστράγγισης.

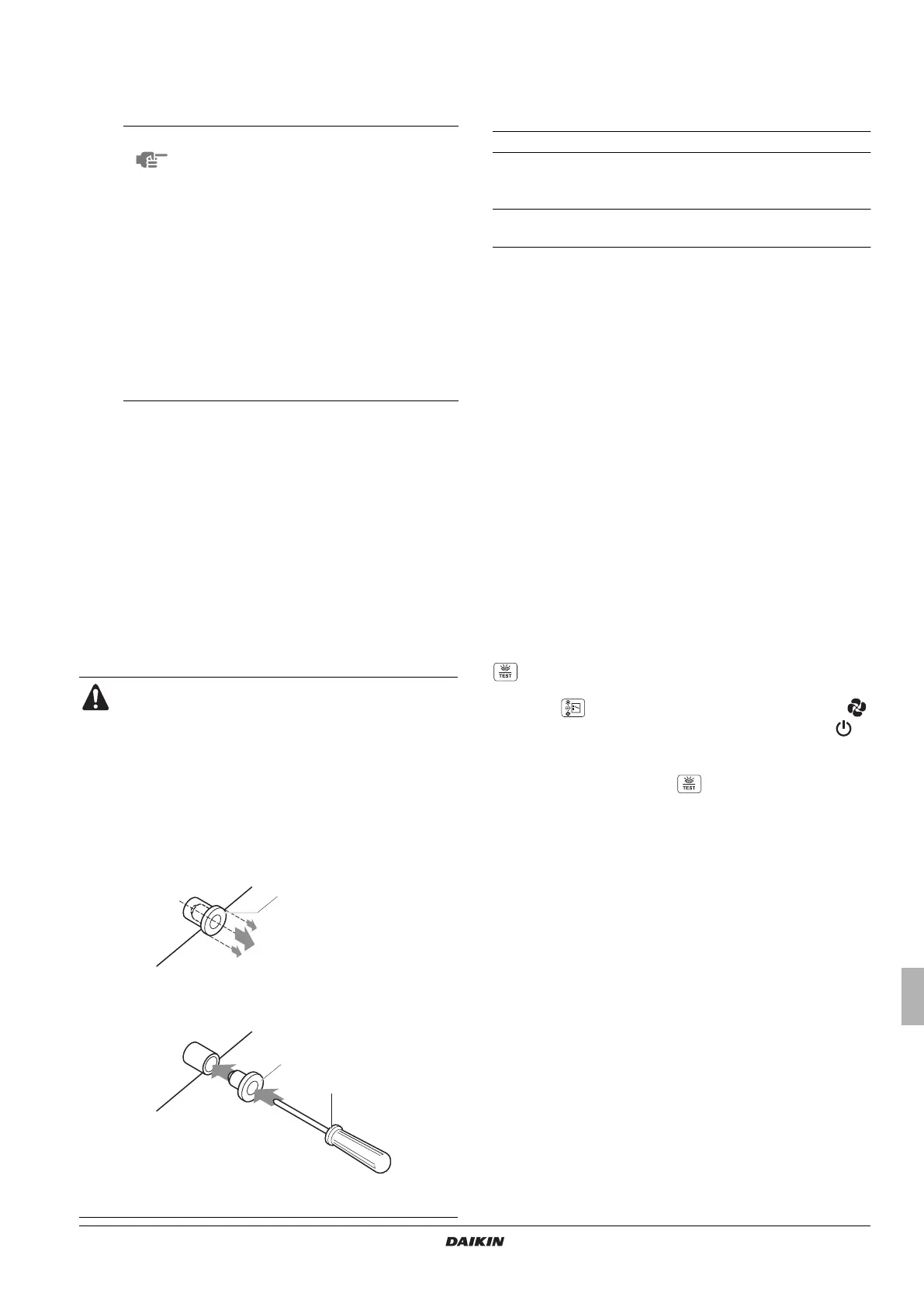

Εξαγωγή της τάπας
Μην κουνάτε την τάπα πάνω-κάτω
Εισαγωγή της τάπας
Τοποθετήστε την τάπα και ωθήστε τη χρησιμοποιώντας
ένα σταυροκατσάβιδο
1
1 Τάπα αποστράγγισης
1
2
1 Τάπα αποστράγγισης
2 Σταυροκατσάβιδο
1 Κάλυμμα ηλεκτρικού πίνακα
2 Θύρα καλωδίων μετάδοσης
3 Θύρα καλωδίων τροφοδοσίας
4 ∆ιάγραμμα καλωδίωσης
5 Ηλεκτρικός πίνακας
6 Πλαστικός σφιγκτήρας
7 Καλώδια τηλεχειριστηρίου
8 Πλακέτα ακροδεκτών για καλωδίωση μετάδοσης
9 Καλώδια τροφοδοσίας
10 Πλακέτα PC 1 εσωτερικής μονάδας
11 Πλακέτα ακροδεκτών τροφοδοσίας
12 Καλώδια μετάδοσης μεταξύ των μονάδων
13 Πλακέτα PC 2 εσωτερικής μονάδας
14 Επιμήκης ράβδος στεγανοποίησης
15 Καλώδια
