6

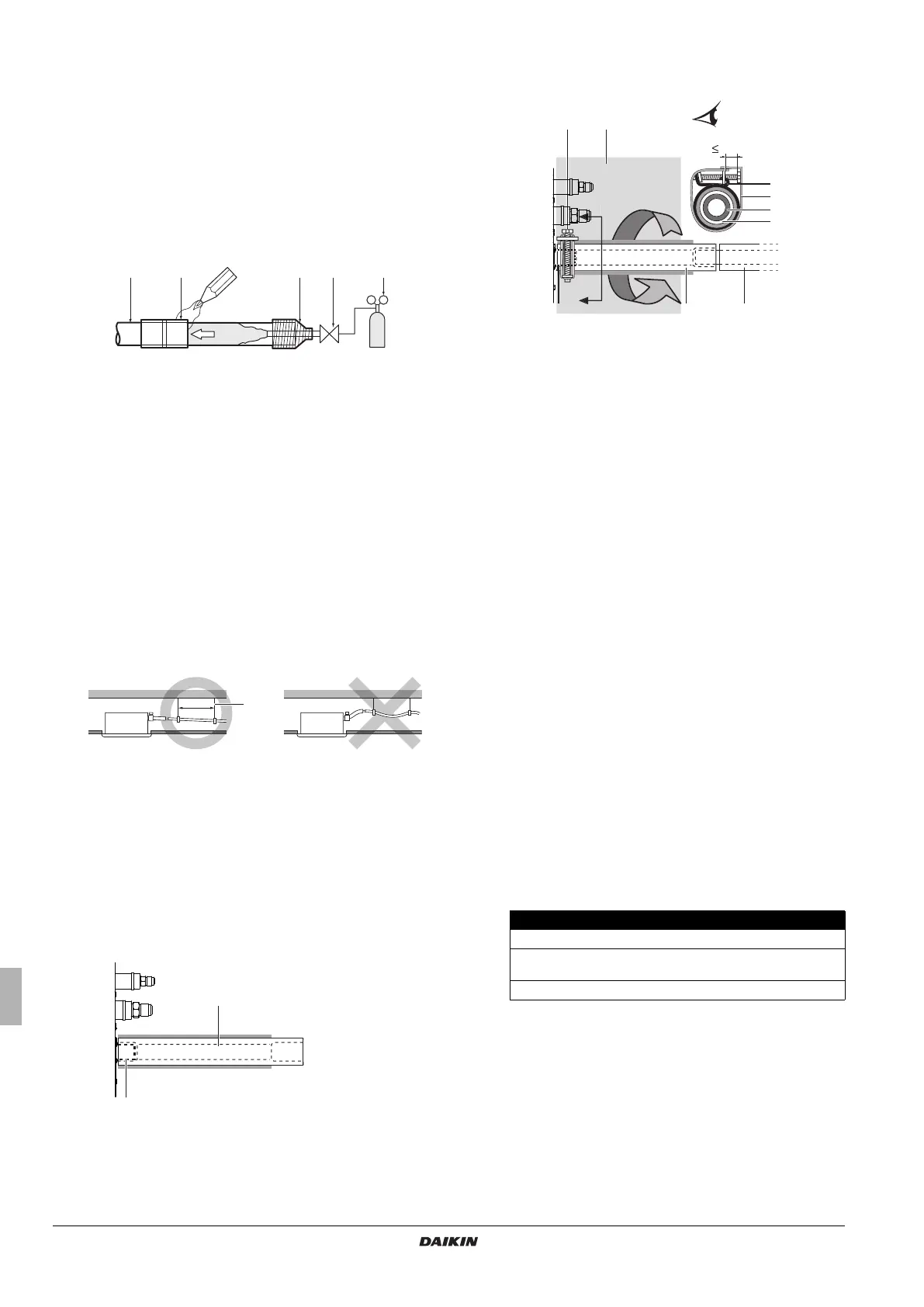

Προφυλάξεις σχετικά με τη χαλκοσυγκόλληση
Εκτελέστε οπωσδήποτε εμφύσηση αζώτου κατά τη
χαλκοσυγκόλληση.
Αν πραγματοποιήσετε χαλκοσυγκόλληση χωρίς αντικατάσταση ή
απελευθέρωση αζώτου στις σωληνώσεις, θα προκληθεί
οξείδωση σε μεγάλη επιφάνεια στο εσωτερικό των σωλήνων,
ηοποία θα έχει επιπτώσεις στις βαλβίδες και τους συμπιεστές
του συστήματος ψύξης και θα δυσχεράνει την ομαλή λειτουργία.
Κατά την εισαγωγή αζώτου στο εσωτερικό των
σωληνώσεων για
τη χαλκοσυγκόλληση, η πίεση του αζώτου πρέπει να ρυθμιστεί
στα 0,02 MPa με μια βάνα μείωσης πίεσης (=πίεση που μόλις να
την αισθάνεστε στο δέρμα).
Εργασίες σωληνώσεων αποστράγγισης
Εγκατάσταση των σωληνώσεων αποστράγγισης
Εγκαταστήστε τις σωληνώσεις αποστράγγισης, όπως φαίνεται στην
εικόνα, και λάβετε μέτρα κατά της συμπύκνωσης. Η λανθασμένη
τοποθέτηση των σωληνώσεων ενδέχεται να οδηγήσει σε διαρροές
και, επομένως, στο σχηματισμό υγρασίας στα έπιπλα και σε άλλα
αντικείμενα.
Εγκαταστήστε τους σωλήνες αποστράγγισης.
- ∆ιατηρήστε τις σωληνώσεις όσο το δυνατόν πιο κοντές και
γείρετέ τις προς τα
κάτω με κλίση τουλάχιστον 1/100, ώστε
να μην μένει παγιδευμένος αέρας μέσα στο σωλήνα.
- Φροντίστε ώστε το μήκος των σωλήνων να είναι ίσο ή
μεγαλύτερο από αυτό του σωλήνα σύνδεσης (σωλήνας βινυλίου
με ονομαστική διάμετρο 25 mm και εξωτερική διάμετρο 32 mm).
- Σπρώξτε τον εύκαμπτο σωλήνα αποστράγγισης που
παρέχεται ώστε να καλύπτει όσο το δυνατόν μεγαλύτερο
τμήμα της υποδοχής αποστράγγισης.
- Σφίξτε τον μεταλλικό σφιγκτήρα, έως ότου η κεφαλή της βίδας να
βρίσκεται σε απόσταση μικρότερη από 4 mm από το τμήμα του
μεταλλικού σφιγκτήρα, όπως φαίνεται στην παρακάτω εικόνα.
- Τυλίξτε το μεγάλο επίθεμα στεγανοποίησης που παρέχεται
γύρω από το μεταλλικό σφιγκτήρα και τον εύκαμπτο σωλήνα
αποστράγγισης για να τους μονώσετε και στερεώστε το με
σφιγκτήρες.
- Μονώστε ολόκληρη τη σωλήνωση αποστράγγισης που
βρίσκεται μέσα στο κτίριο (στον τόπο εγκατάστασης).
- Εάν ο εύκαμπτος σωλήνας αποστράγγισης δεν μπορεί
να τοποθετηθεί σωστά υπό
κλίση, στερεώστε το σωλήνα
αποστράγγισης με μια σωλήνωση ανύψωσης του σωλήνα
αποστράγγισης (του εμπορίου).
Τρόπος υλοποίησης των σωληνώσεων αποστράγγισης
(Ανατρέξτε στην εικόνα 10)
1 Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στους σωλήνες
ανύψωσης της αποστράγγισης και μονώστε τους σωλήνες.
2 Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στην έξοδο
αποστράγγισης της εσωτερικής μονάδας και σφίξτε τον
με το
σφιγκτήρα.
Προφυλάξεις
- Τοποθετή στε τους σωλήνες ανύψωσης της αποστράγγισης
σε ύψος μικρότερο από 625 mm.
- Τοποθετή στε τους σωλήνες ανύψωσης της αποστράγγισης
σε ορθή γωνία ως προς την εσωτερική μονάδα και σε
απόσταση όχι μεγαλύτερη από 300 mm από τη μονάδα.
- Για να αποφύγετε τις φυσαλίδες αέρα, τοποθετήστε τον
εύκαμπτο σωλήνα αποστράγγισης σε
οριζόντια θέση ή με
ελαφριά κλίση προς τα πάνω (≤75 mm).
1 Σωληνώσεις ψυκτικού
2 Σημείο προς χαλκοσυγκόλληση
3 Κάλυψη με ταινία
4 Βαλβίδα χειρός
5 Βάνα μείωσης πίεσης
6 Άζωτο
1 Ράβδος ανάρτησης
1 Υποδοχή αποστράγγισης (στερεωμένη στη μονάδα)
2 Εύκαμπτος σωλήνας αποστράγγισης (παρέχεται με τη μονάδα)
12 345
6
6
1-1.5 m
1
2
1
1 Υποδοχή αποστράγγισης (στερεωμένη στη μονάδα)
2 Εύκαμπτος σωλήνας αποστράγγισης (παρέχεται με τη
μονάδα)
3 Μεταλλικός σφιγκτήρας (παρέχεται με τη μονάδα)
4 Μεγάλο επίθεμα στεγανοποίησης (παρέχεται με τη
μονάδα)
5 Σωλήνας αποστράγγισης (του εμπορίου)
1 Πλάκα οροφής
2 Βραχίονας ανάρτησης
3 Προσαρμόσιμο εύρος
4 Σωλήνας ανύψωσης αποστράγγισης
5 Εύκαμπτος σωλήνας αποστράγγισης (παρέχεται με τη
μονάδα)
6 Μεταλλικός σφιγκτήρας (
παρέχεται με τη μονάδα)
Εγκατάσταση A (mm)
Εγκατάσταση αναρρόφησης στην πίσω πλευρά 231
Αν έχει τοποθετηθεί αεραγωγός με σύνδεση από
καραβόπανο
350-530
Αν έχει τοποθετηθεί απευθείας το πάνελ εισόδου αέρα
231
5
2
3 4
4 mm
3
4
2
A
A'
A-A'
1
1
4P391823-1A.book Page 6 Thursday, January 22, 2015 10:27 AM
